混合固定翼三角翼垂直起降无人机结构设计

这款混合固定翼三角翼无人机，面向小范围低空巡检、应急场景快速侦察、城郊短距物资投送等场景设计，兼顾多旋翼垂直起降的场地适应性与固定翼飞行器的长航时巡航优势，解决了传统固定翼飞行器需要长跑道起降、纯多旋翼飞行器续航里程不足的痛点。在实际作业场景中，它既可以在楼顶、林间空地、应急救援现场的狭小平整区域完成起降，不需要专门搭建起降跑道，也能在升空后切换到固定翼巡航模式，以更低的能耗完成数公里范围内的航线巡查任务，适配电力线路巡检、河道违建排查、森林防火初期巡查、应急现场空中态势回传等多种作业需求。

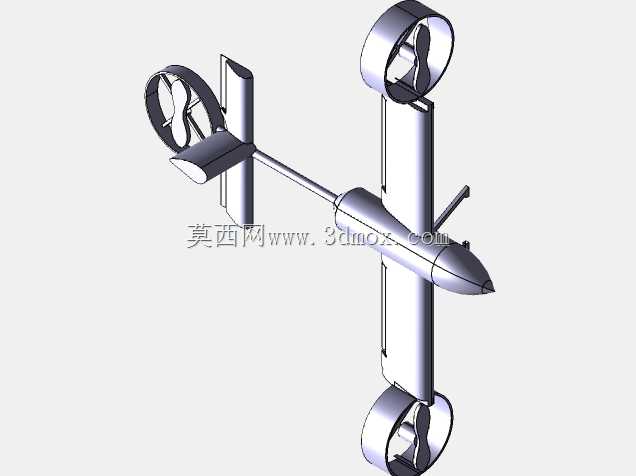

在功能特性设计上，这款机型采用尾座式垂直起降与固定翼巡航融合的构型，机身上下对称布置两副涵道动力单元，尾部设置第三副涵道动力搭配垂直尾翼、水平安定面结构，在悬停状态下，三副动力单元共同提供升力与姿态调整力矩，通过动力差速与舵面微调实现空中悬停、低速转向、垂直升降的动作，不需要额外的倾转机构就可以完成飞行模式切换，大幅降低了结构复杂度与故障概率。当飞行器爬升到预定高度后，逐步调整机身姿态，从垂直向上的悬停状态过渡到水平前飞状态，此时上下布置的两副涵道动力转为前飞提供推进拉力，尾部涵道动力可根据飞行状态调整出力，配合尾翼舵面完成航向、俯仰、滚转的姿态控制，进入高效巡航状态。

设计思路上，整体采用细长 fuselage 搭配大展弦比三角翼的布局，机身头部做流线型修型，降低前飞状态下的空气阻力，涵道外圈采用圆滑过渡设计，既可以保护桨叶避免低空飞行时碰撞障碍物，也能优化涵道气流的流动效率，降低飞行过程中的气动噪音。翼身连接处做圆角过渡处理，减少翼身干扰阻力，尾翼采用常规布局的垂直安定面与水平安定面，在巡航状态下提供足够的航向与纵向稳定性，降低飞控系统的姿态修正压力。整机结构采用模块化拆分设计，机翼、尾撑、动力单元都设计有快拆接口，方便作业人员快速拆解收纳，装入便携运输箱内转场，不需要复杂的组装调试就可以快速投入作业。

在安装边界与尺寸设计上，整机翼展控制在便携作业的合理范围内，收纳后单个部件长度不超过常规便携箱的容纳尺寸，各动力单元的安装座预留了标准的电调、飞控设备安装空间，机身内部预留了电池舱、任务载荷舱的安装位置，可以根据作业需求更换不同容量的电池，或者搭载轻量化的光学摄像头、小型物资投放机构等任务设备，起落支撑点布置在翼尖与机身尾部，在垂直起降时提供稳定的支撑，不需要额外加装复杂的起落架结构，进一步降低整机结构重量，提升有效载荷能力。
