四旋翼穿越机碳纤维机架结构设计

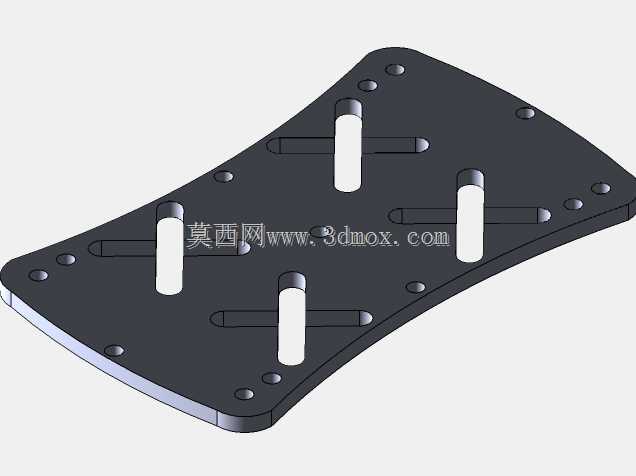

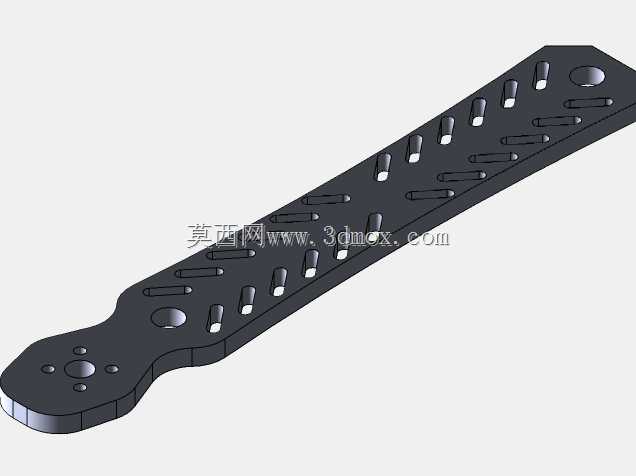

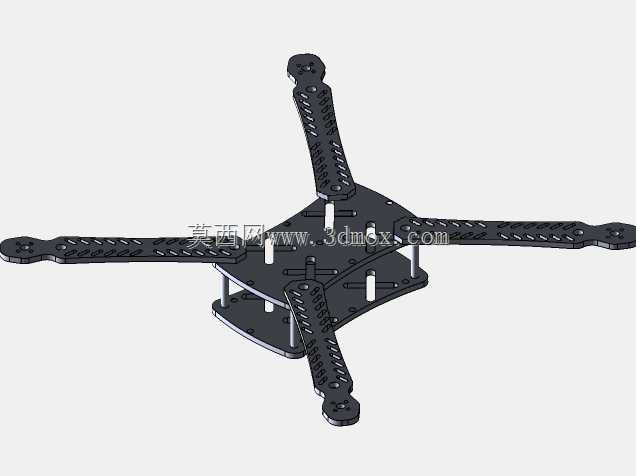

该结构为四旋翼航拍及竞速穿越类飞行器的核心承载机架，是整机组装的基础支撑构件，主要应用于消费级航模飞行、户外竞速穿越、低空近景航拍、小型作业载荷挂载等场景，承担整机电装部件固定、飞行载荷传递、冲击能量缓冲的核心作用，直接决定飞行器的飞行稳定性、抗摔性能与载荷适配能力。机架整体采用X型四臂布局，中心区域为上下双层叠合的安装基板，通过四根金属支撑柱实现层间固定，预留了飞控板、电调、电池、图传模块的安装孔位，孔位间距适配主流微型飞控与标准电调的安装尺寸，层间预留足够走线空间，可规整布置电源与信号线路，避免飞行过程中线材晃动干扰飞控传感器工作。四条机臂从中心基板向外对称延伸，臂端设计有标准电机安装孔位，适配主流22系列、23系列无刷电机的安装尺寸，机臂表面开设多组长条形镂空减重槽，在保证结构抗弯、抗扭强度的前提下尽可能降低机身自重，减少飞行过程中的无效载荷消耗，提升机动响应速度与续航表现。机臂与中心板的连接位置做了加厚过渡处理，可分散降落冲击与飞行机动时的应力集中，降低炸机时臂根断裂的概率。机架整体采用轻量化高强度的碳纤维板材加工成型，具备优异的比强度与抗形变能力，可承受飞行过程中急转、急停、加速产生的交变载荷，同时在发生轻度碰撞时可通过自身微量形变吸收冲击能量，保护核心电装部件不受损坏。安装边界方面，机架对角电机安装孔距适配5寸螺旋桨的安装要求，中心板区域可容纳最大尺寸为35*35mm的标准飞控模块，上层基板预留摄像头安装座固定位，可适配主流微型FPV摄像头的安装角度调节需求，底部预留电池绑带穿槽，可固定不同容量的锂聚合物电池，适配不同飞行场景的配重与续航需求。整体结构设计兼顾了轻量化与结构强度，各安装位的标准化设计可大幅降低整机组装的适配难度，对称式的布局保证了飞行时的重心居中，减少飞控的姿态修正负担，提升飞行操控的跟手性与稳定性。
