全向移动滚轮OmniWheel结构设计

项目分类:通用机械零部件 发布时间:2021-05-01 ID:150638
  • 全向移动滚轮OmniWheel结构设计
  • 全向移动滚轮OmniWheel结构设计
  • 全向移动滚轮OmniWheel结构设计
  • 全向移动滚轮OmniWheel结构设计
  • 全向移动滚轮OmniWheel结构设计
  • 全向移动滚轮OmniWheel结构设计
  • 全向移动滚轮OmniWheel结构设计

这款全向轮结构主要面向窄空间灵活移动的设备场景设计,可适配仓储转运AGV、小型服务机器人、教学竞赛移动平台、轻型叉车辅助转向机构等需要平面内任意方向移动的行走系统,解决传统差速轮无法实现侧移、斜向移动、零半径转向的痛点,在密集仓储分拣、狭小工位物料转运、展厅导览设备移动等场景中,能够大幅降低设备的转向空间需求,提升路径规划的灵活性,无需预留传统转向所需的回转半径,可在局促的通道内完成横移、原地旋转、斜向行进等复杂动作,有效提升空间利用率与移动效率。

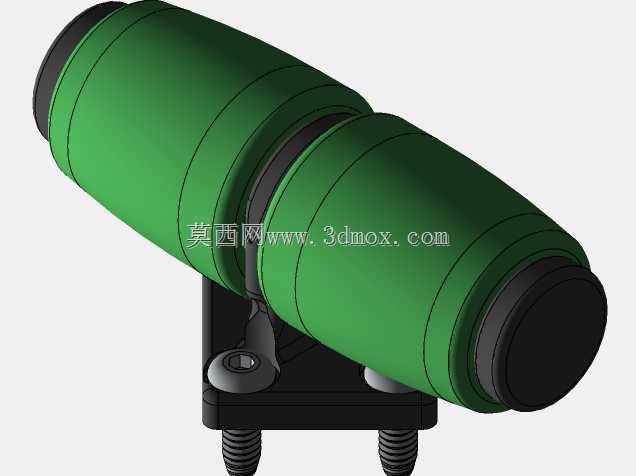

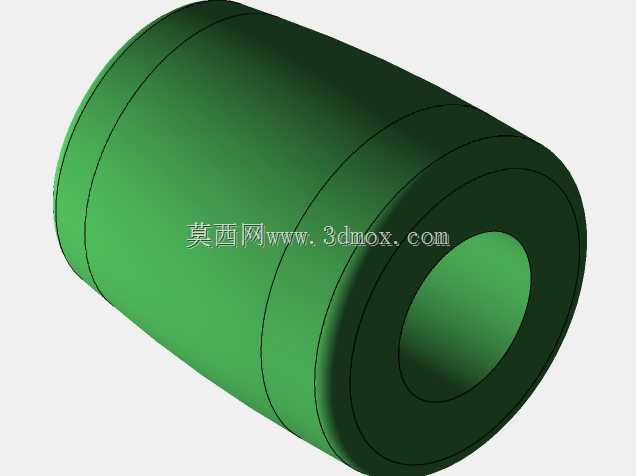

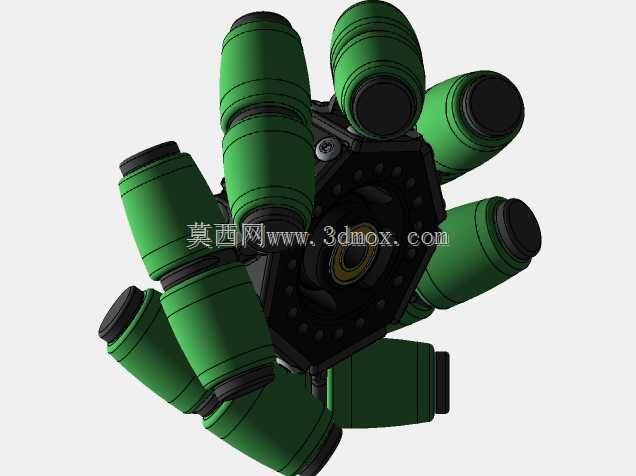

整体结构采用主轮体加周向分布滚轮的经典全向轮布局,主轮作为核心承载基体,周向均匀排布多组独立从动滚轮,滚轮轴线与主轮轴线呈固定夹角布置,当主轮绕自身轴线转动时,周向滚轮可沿垂直于主轮转动方向自由滚动,通过多组全向轮的转速差配合,即可实现平面内三个自由度的独立运动控制,无需额外设置转向驱动机构,简化了移动底盘的传动与控制逻辑。滚轮采用外包高摩擦弹性材质的设计,既能够保证与地面接触时的足够摩擦力,避免打滑丢步,也能缓冲地面不平整带来的冲击,降低行走过程中的震动与噪音,提升设备运行的平稳性。

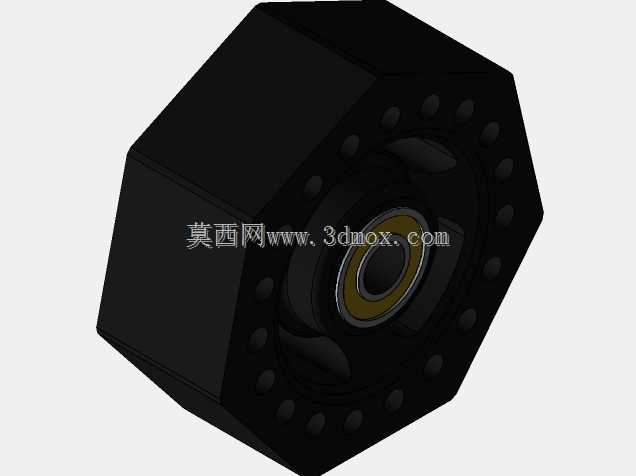

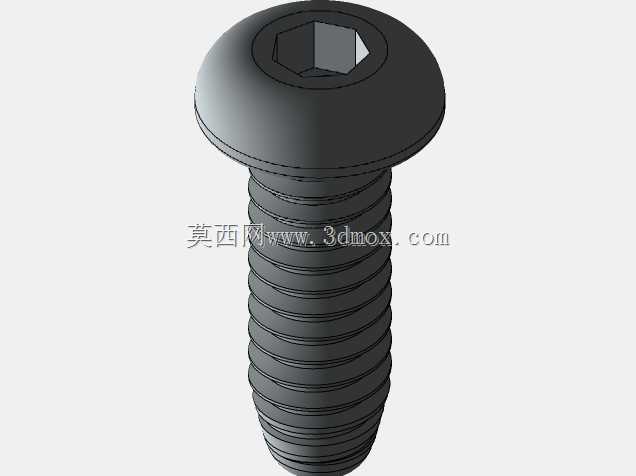

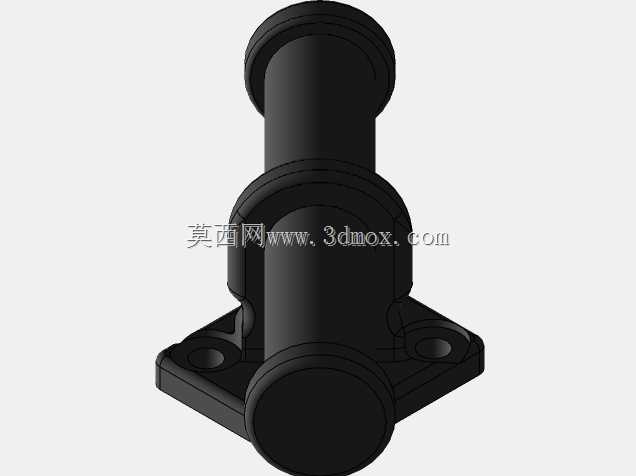

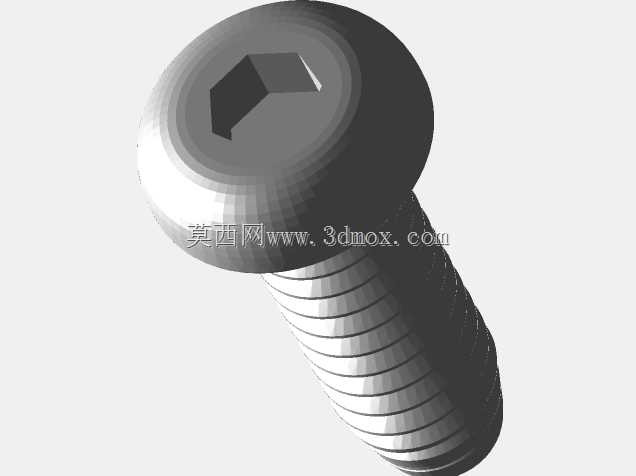

设计过程中充分考虑了3D打印制作与常规机加工的适配性,主轮基体采用结构强度较好的硬质材质,滚轮支架通过标准紧固件与主轮基体连接,无需复杂的一体成型工艺,普通加工条件即可完成制作与装配。主轮的安装边界控制在直径约4英寸、宽度1.5英寸的范围内,安装轴孔采用通用标准尺寸设计,可适配多数小型移动底盘的驱动轴规格,无需额外定制转接部件。滚轮与主轮的连接位置经过受力优化,紧固件均匀分布在主轮的安装端面上,保证滚轮在承受径向载荷时受力均匀,避免单侧受力过大导致的滚轮卡滞或连接松动,即使在频繁启停、变向移动的工况下,也能保持稳定的传动精度与结构可靠性。周向滚轮的轮廓经过弧度优化,与地面接触时始终保持连续的接触点,不会出现轮组切换时的跳动或卡顿,保证移动过程的平顺性,无论是平整的环氧地坪、硬质瓷砖地面还是轻度不平整的工业地面,都能保持稳定的行走性能。
