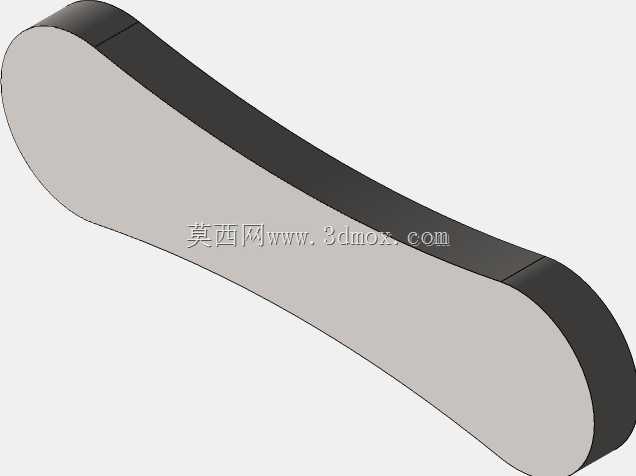

金属管材压花成型加工模具结构

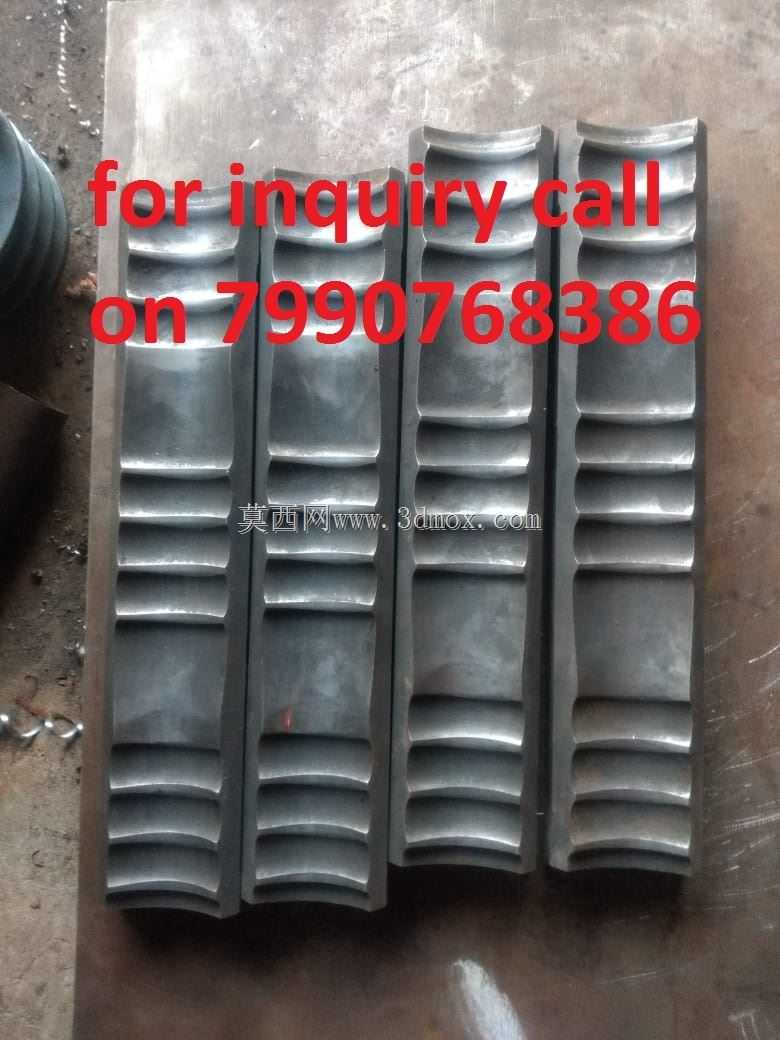

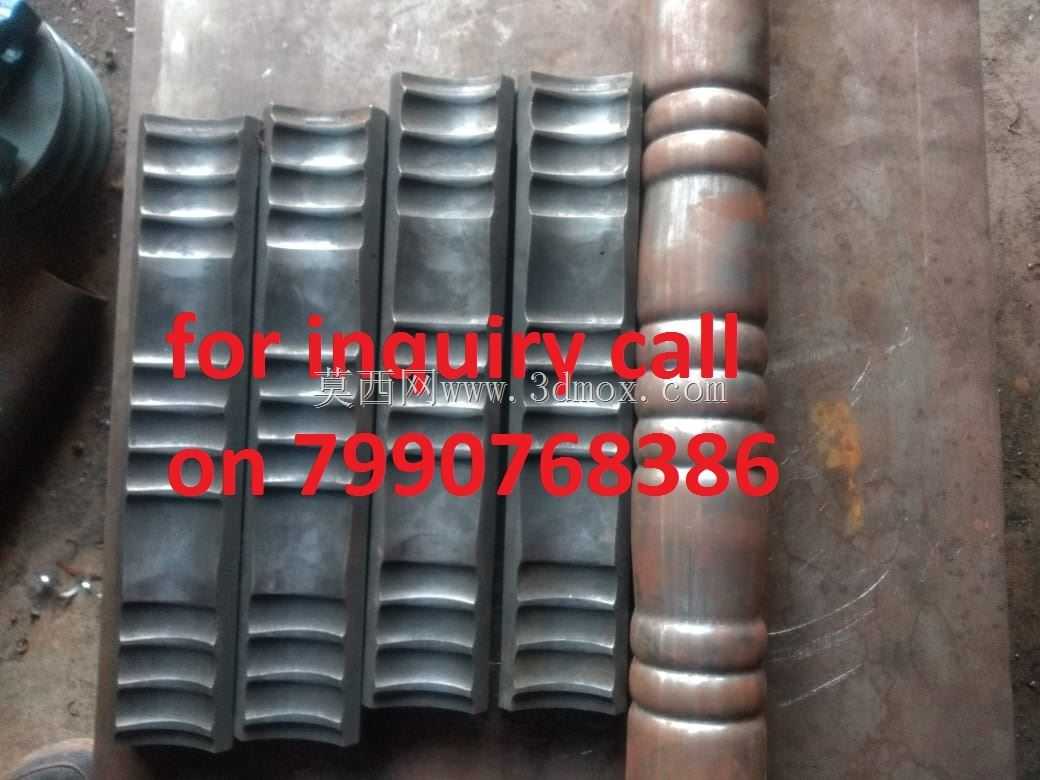

这套压花模具主要应用于金属管材装饰加工、五金管件成型生产场景，常见于护栏管材加工、家具金属管件制造、装饰五金配件生产等领域，用来在金属圆管、方管的外表面压轧出连续的凹凸竹节纹、波浪纹等装饰纹理，替代传统的焊接拼接、车削雕花工艺，大幅提升装饰管材的生产效率与成品一致性。模具采用分体对合式结构设计，四组成型模腔沿周向均匀排布，合模后形成完整的环形成型型腔，适配旋转滚压的加工方式，工作时管材沿轴向匀速送进，模具绕管材轴线同步旋转，模腔表面的凹凸纹路逐步在管材外壁压印出连续的装饰纹路，加工过程中管材保持匀速进给，模具的压合力度可根据管材壁厚、材质硬度灵活调整，避免出现管壁压裂、纹路深浅不均的问题。设计过程中充分考虑了不同截面管材的加工适配性，模腔分别对应圆形、方形管材的外轮廓基准，成型纹路的凸起高度、过渡圆角经过反复校核，既保证压出的纹路立体饱满，又不会在管材内壁产生明显的压痕凹陷，不影响管材后续的插接、装配工序。模具的安装边界适配常规的旋压设备主轴接口，模体采用高强度合金工具钢加工，成型表面经过抛光硬化处理，耐磨性能优异，可长时间连续加工铁管、不锈钢管、铝合金管等不同材质的金属管材，模体的定位基准面做了高精度磨削处理，安装时可快速完成对中校准，合模后分型面贴合紧密，不会在管材表面留下错位的压合飞边。针对毛坯管材的尺寸公差，模腔入口端设计了导向锥面，能够自动导正送进的管材，避免因管材初始偏斜导致的纹路歪扭、管壁刮伤问题，成型段的纹路采用渐变式设计，从入口端的浅纹路逐步过渡到完整深度的成型纹路，让金属材料在压轧过程中逐步塑性变形，减少加工阻力，降低管材变形开裂的风险，同时也能延长模具的使用寿命，减少成型面的磨损速率。
