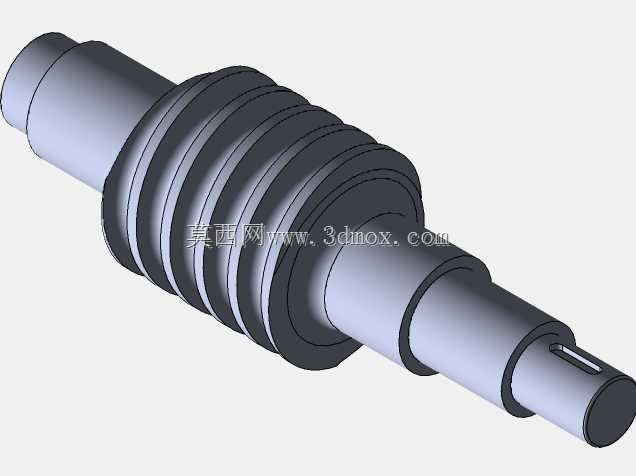

带多环槽与键槽的阶梯式蜗杆传动轴

该阶梯式蜗杆传动轴是机械传动系统中的核心承载与运动传递构件，主要应用于中小载荷的减速传动场景，常见于轻工输送设备、小型机床进给机构、自动化生产线的分度传动单元以及民用机电设备的动力传输环节，承担着将旋转动力从驱动端传递至执行端，同时通过自身环槽段的蜗杆结构实现交错轴之间的运动与扭矩传递的核心作用。从结构设计来看，该轴采用多阶梯变径设计，不同轴段分别对应不同的功能需求：两端的细径轴段为轴承安装位，用于装配支撑轴承以限定轴的回转中心，保证轴运转时的径向与轴向跳动控制在合理公差范围内，避免传动过程中出现偏磨、振动异响等问题；中间段的多道等距环槽为蜗杆啮合齿结构，可与配套的蜗轮配合形成蜗杆蜗轮传动副，实现大传动比的减速传动，同时具备反向自锁特性，可在垂直交错轴的传动场景中避免负载倒转，提升设备运行的安全性；轴端开设的键槽为平键安装位，用于实现轴与联轴器、带轮或者驱动轮的周向固定，保证扭矩传递过程中不会出现相对打滑，确保动力传输的稳定性。在设计思路上，该轴充分考虑了传动过程中的受力分布，将啮合受力段设置在轴的中部位置，让两端支撑轴承的受力更加均衡，减少轴的弯曲变形量，延长轴的疲劳使用寿命；各轴段之间采用圆角过渡设计，避免应力集中导致的轴断裂风险，同时轴的各段直径公差、表面粗糙度均匹配对应安装零件的配合要求，轴承位采用过渡配合保证装配同轴度，键槽位置的尺寸公差严格遵循平键连接的标准要求，确保配件的通用性。从安装边界来看，该轴的轴向安装尺寸由两端轴承位的间距决定，径向最大轮廓尺寸为中间蜗杆段的齿顶圆直径，安装时需保证两端轴承座的同轴度误差在允许范围内，同时预留出蜗杆与蜗轮啮合的侧隙调整空间，轴端的键槽长度匹配对应传动件的轮毂宽度，确保装配后传动件不会出现轴向窜动，整体结构紧凑，可在有限的安装空间内实现稳定的动力传递与减速功能，适配多种对安装空间有严格限制的小型机电传动场景。
