机用平口夹紧固定基座结构设计

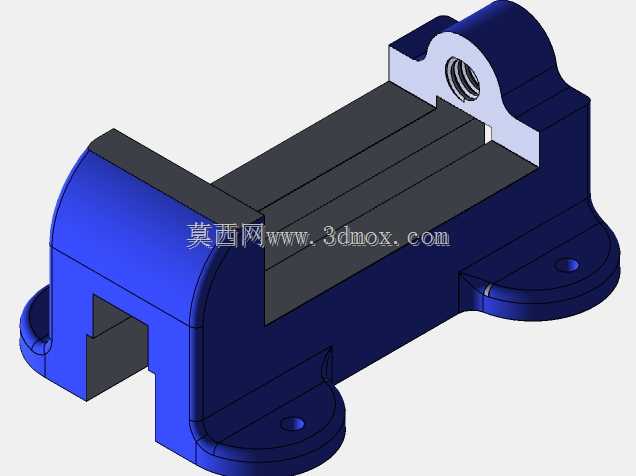

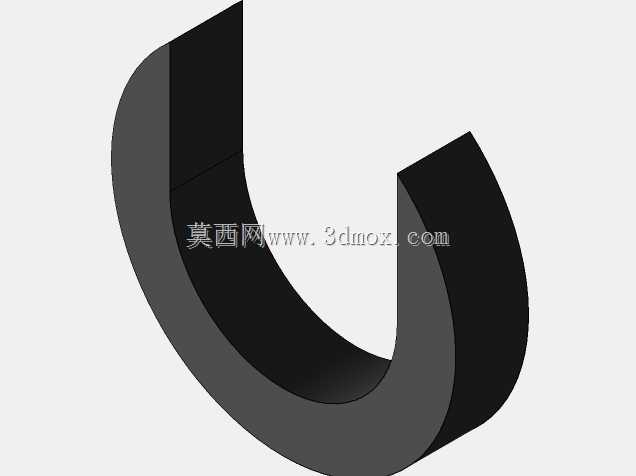

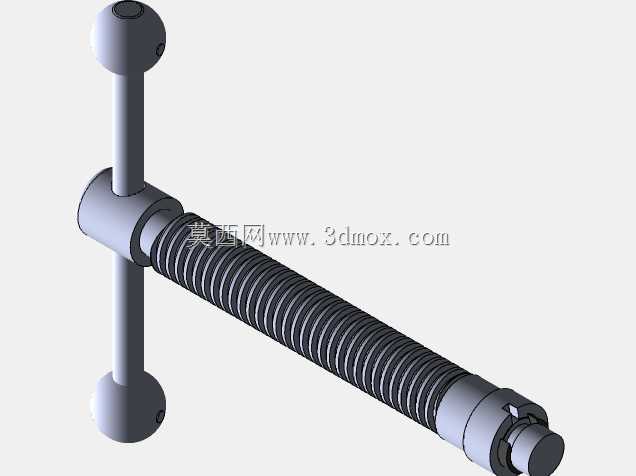

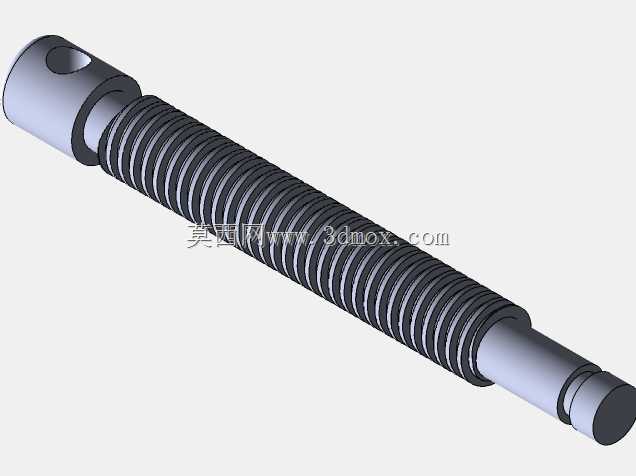

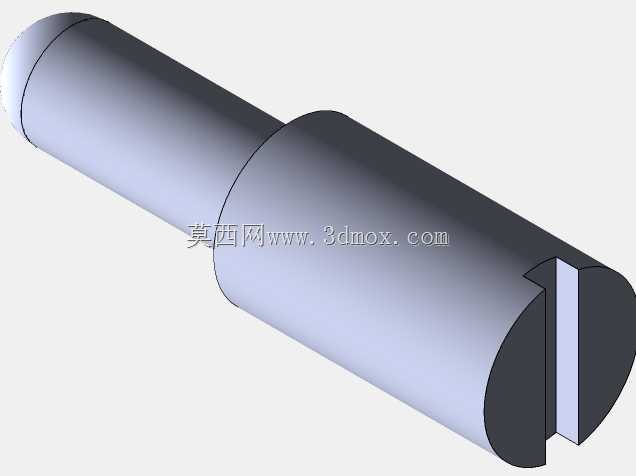

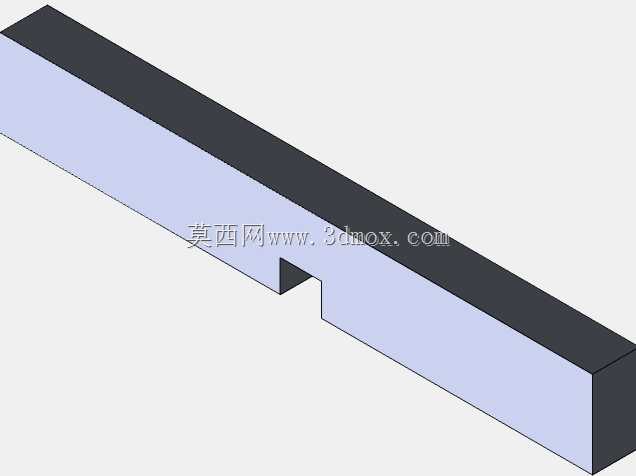

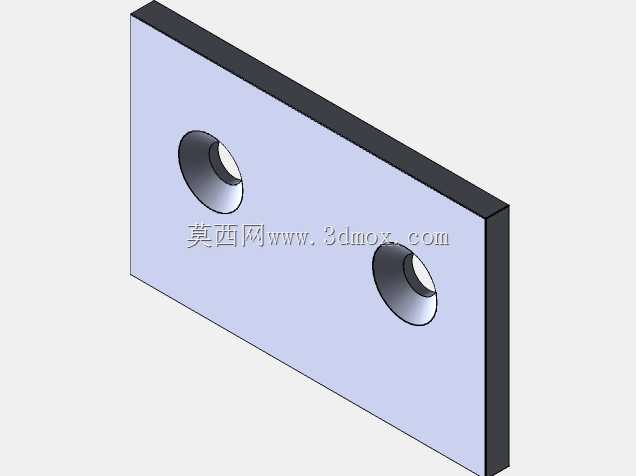

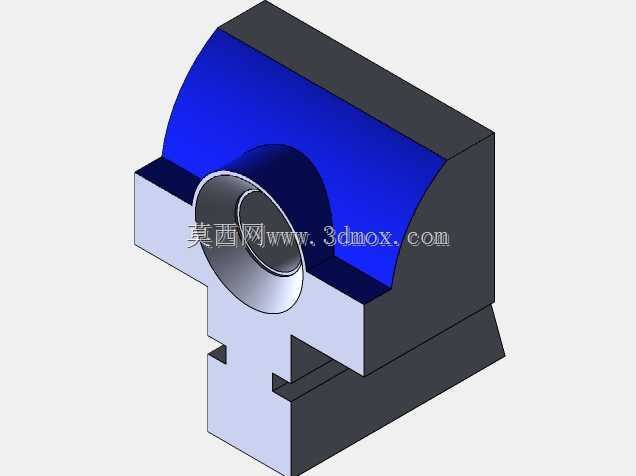

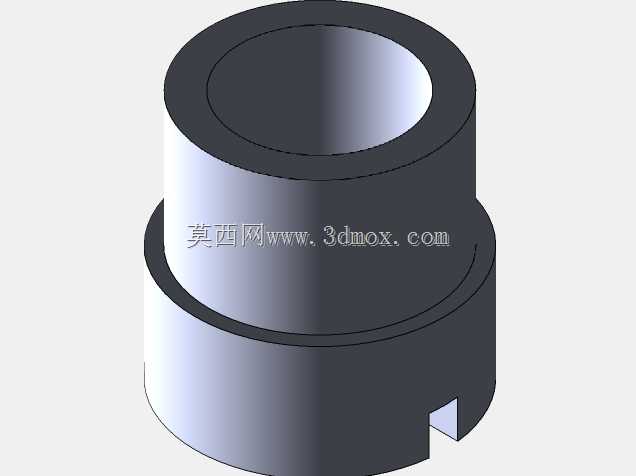

该夹紧基座是机加工工位中用于工件定位装夹的核心承载构件，广泛适配台式钻床、小型铣床、磨床等常规机加工设备的工位装夹需求，也可在钳工划线、工件修配、小型零件装配等作业场景中作为固定基准使用，能够为待加工工件提供稳定的夹持力，避免加工过程中工件出现位移、振动，保障加工精度与作业安全。从实际用途来看，该构件作为夹紧装置的主体基座，承担着整体结构支撑、活动钳身导向、安装定位的核心作用，区别于手动虎钳的整体结构，该基座预留了驱动组件安装位，可适配螺杆驱动、气动驱动等不同的夹紧动力输入形式，能够根据不同工位的夹紧力需求灵活搭配驱动模块，适配从轻型有色金属零件小批量加工到钢制零件粗加工的不同装夹负载要求。在功能特性设计上，基座主体采用一体化铸造成型后做时效处理的结构思路，整体刚性充足，能够承受较大的夹紧反作用力与切削冲击力，中部开设的通长导向槽采用对称平行度公差管控，为活动夹块提供精准的滑移导向，保证夹持过程中夹块不会出现偏斜，保障工件夹持的平行度与定位精度；两端设置的带安装孔的固定耳座，可通过螺栓将整个夹紧装置牢固锁定在机床工作台面，安装孔位采用长圆孔与圆孔搭配的设计，既能够快速对齐工作台T型槽的安装位置，也可在一定范围内调整装置的安装角度，适配不同的加工工位布局需求；端部的轴承安装位用于装配驱动螺杆的支撑轴承，降低螺杆转动的摩擦阻力，让夹紧操作更顺畅，同时避免螺杆受力出现弯曲变形。设计过程中优先考量了结构刚性与使用便利性的平衡，基座侧壁做了加厚处理同时在非受力区域开设减重空腔，在保证整体结构强度满足最大夹持负载要求的前提下，尽可能降低构件自身重量，方便工位间的转运调整；导向槽的截面尺寸经过载荷校核，能够匹配常用规格的活动夹块行程范围，满足不同宽度尺寸工件的夹持需求，基座底部与工作台接触的平面做了铣平加工，保证安装后整体的水平度，避免装夹基准出现倾斜。从安装边界来看，该基座的底部安装耳座间距、安装孔直径均匹配常规小型机加工设备的工作台T型槽间距规格，安装后整体高度不会超出常规机床的加工行程范围，夹持工件后工件的加工面能够处于刀具的有效作业区间内，不需要额外加装垫高块即可满足多数常规零件的加工装夹要求，整体结构没有突出的尖锐棱角，作业过程中不会剐蹭操作人员，符合工位作业的安全设计要求。
