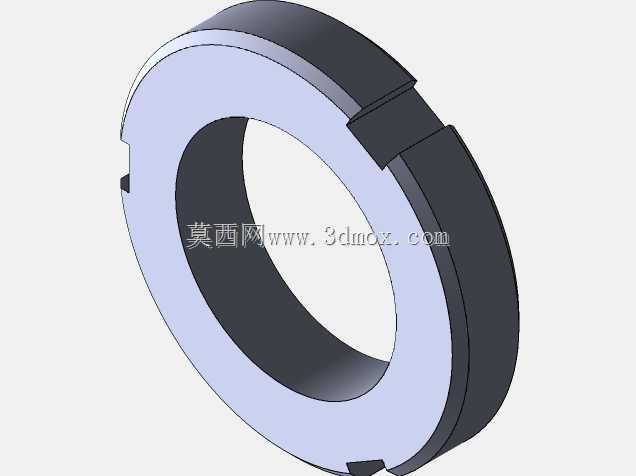

带卡槽环形锁紧止动垫圈结构设计

这款带卡槽的环形锁紧止动零件，主要应用于各类机械传动、轴系装配的螺纹连接防松场景，在重载设备、机床主轴、传动箱、液压管路连接等需要长期承受振动、交变载荷的装配位置，能够有效避免螺纹连接件因持续振动出现的松脱、移位问题，保障整套装配结构的运行稳定性。从实际用途来看，该零件属于紧固件配套的防松组件，装配时套设于对应规格的螺纹连接件外侧，通过内圈与外圈的卡槽结构，分别卡入轴件的预留槽位与配套螺母的卡槽内，形成机械锁止结构，相比依靠摩擦力防松的平垫圈、弹簧垫圈，这种机械锁止的结构不会因为载荷波动、温度变化导致预紧力流失，防松可靠性更高，适合在冲击载荷强、振动频率高的工况下长期使用。在功能特性设计上，该零件采用环形基体搭配多组均匀分布的卡槽结构，内圈设置的小尺寸卡槽用于和轴类零件的键槽或者定位槽配合，实现零件与轴的周向固定，外圈分布的凸耳卡槽则可以在螺母拧紧到指定扭矩后，弯折卡入螺母对应的槽位中，阻断螺母与轴之间的相对转动路径，同时零件的端面经过平整度优化，能够与螺母端面、被连接件端面充分贴合，避免装配后出现局部应力集中的问题，不会额外增加螺纹连接的附加载荷。设计过程中，首先根据配套轴径、螺纹规格确定了环形结构的内孔、外圆基础尺寸，保证零件能够顺利套入对应轴件，同时与配套螺母的外径尺寸匹配；卡槽的位置经过受力校核，均匀分布的卡槽能够让锁止时的受力均匀分散到整个环形基体上，避免单点受力过大导致零件变形；零件的厚度设计充分考虑了安装空间的边界限制，不会因为厚度过大导致螺纹旋合长度不足，也不会因为厚度过薄导致锁止凸耳弯折后容易断裂，整体的外形轮廓没有尖锐棱角，装配时不会划伤操作人员或者相邻零件，所有卡槽的边缘都做了微小的倒角处理，卡合时能够顺利对位，不需要额外修磨即可完成装配。在安装边界上，该零件的内孔尺寸与对应轴径为间隙配合，装配时可以轻松滑入安装位置，外圈的最大外径小于相邻部件的避让空间尺寸，不会和周边的轴承座、轴肩等结构产生干涉，卡槽的深度经过精准计算，既保证卡合后的锁止强度足够，又不会因为开槽过深削弱零件整体的结构强度，能够在紧凑的装配空间内完成可靠的防松锁止功能，适配各类需要螺纹防松的轴系装配场景。
