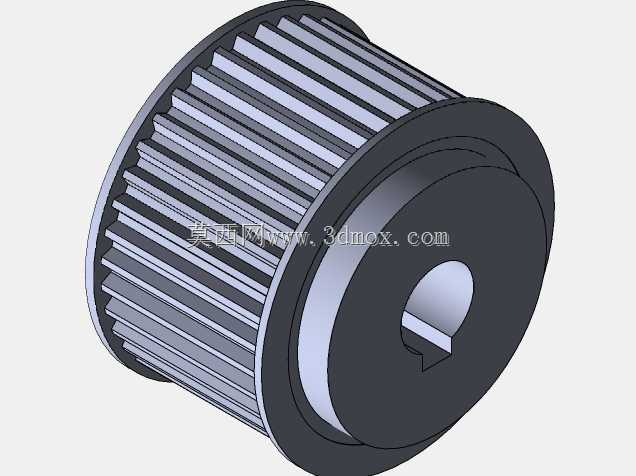

带键槽同步带轮精密传动结构设计

该同步带轮是机械传动系统中实现同步动力传递的核心部件，广泛应用于自动化生产线输送机构、精密机床进给系统、纺织机械牵伸机构、包装设备送料单元、电子制造设备的工位传动场景中，承担着将旋转动力通过同步带精准传递至执行端的作用，可有效避免传统摩擦传动存在的打滑问题，保障传动比恒定，满足高精度工位定位、匀速动力输送的工况需求。从功能特性来看，该带轮采用周向等距分布的梯形齿廓设计，齿形与标准同步带齿槽完全适配，啮合过程中齿面接触均匀，载荷分布合理，可在中高速传动工况下保持稳定的动力输出，同时降低啮合过程中的冲击与噪音；轮体中心设计有带平键槽的安装轴孔，通过平键与传动轴实现周向固定，可传递较大扭矩，避免传动过程中轮体与轴发生相对转动，保障传动可靠性；轮体两侧设置有高出齿顶的挡边结构，可在同步带运转过程中限制带体的轴向窜动，防止同步带在高速运转时发生脱带故障，提升传动系统的运行稳定性。在设计思路上，该带轮整体采用中空辐板式结构，在保障轮体整体结构强度、满足额定载荷下刚性要求的前提下，尽可能去除轮体非受力区域的多余材料，有效降低轮体自身转动惯量，减少传动过程中的动力损耗，提升传动响应速度；齿形参数严格匹配对应型号同步带的节距、齿高参数，齿顶与齿根均设置有微小过渡圆角，可减少齿部应力集中，提升轮体的抗疲劳寿命，同时降低同步带的磨损速率，延长整套传动组件的维护周期。从安装边界与尺寸适配来看，该带轮的轴孔直径、键槽尺寸均对应标准传动轴的安装尺寸，可直接与同规格的传动轴配合安装，无需额外进行轴面加工；轮体的外径、齿宽尺寸与对应宽度的同步带完全适配，安装时仅需保障带轮与主动轮、从动轮的端面共面，调整好合适的带体张紧力即可投入使用，安装适配性强，可直接替换同规格的常规同步带轮，适用于各类需要精准同步传动的机械设备改造与新机装配场景，在长期连续运转工况下可保持稳定的传动精度，减少设备的运维成本。
