步进驱动齿轮回转式角度调节载台

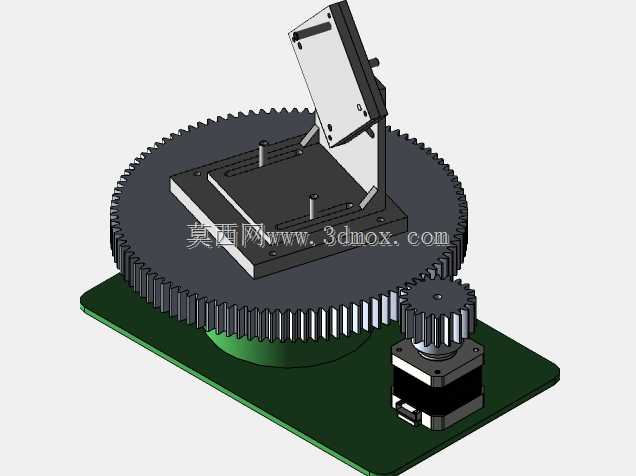

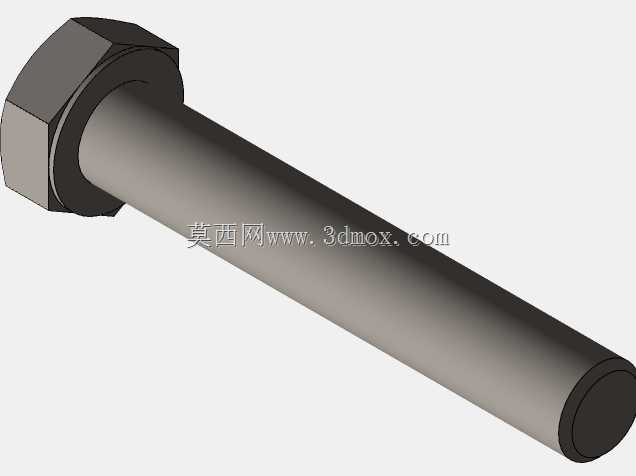

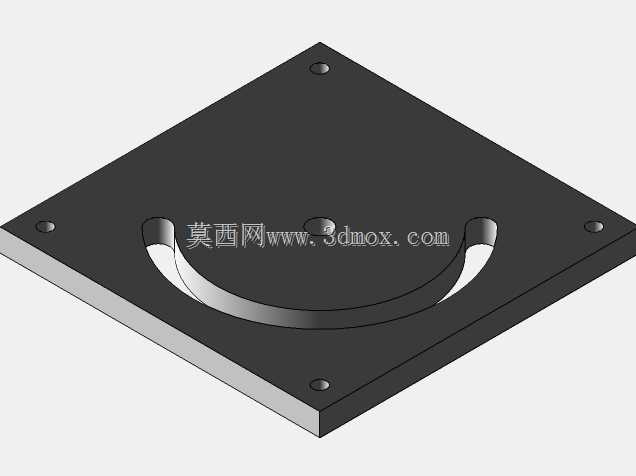

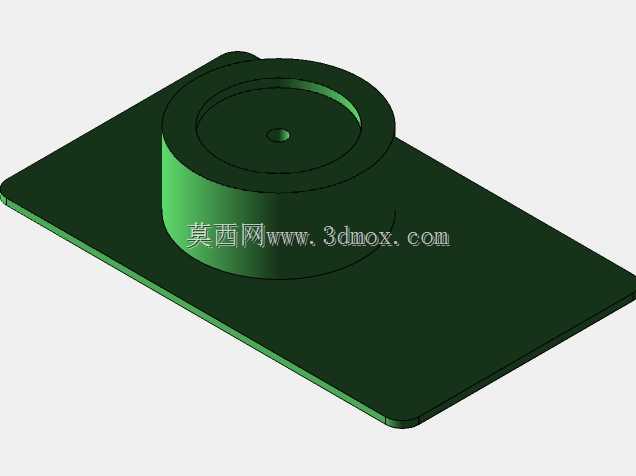

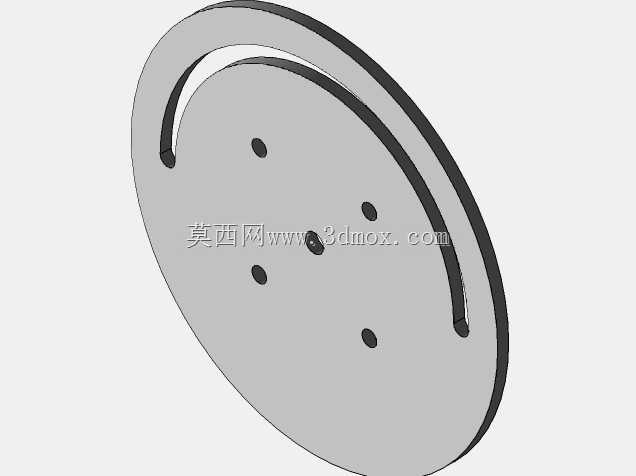

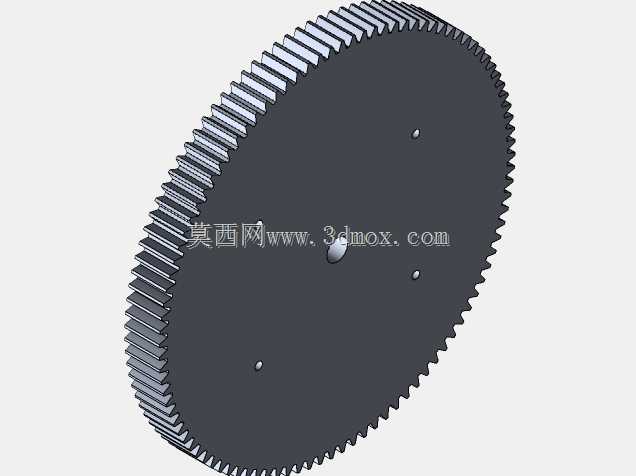

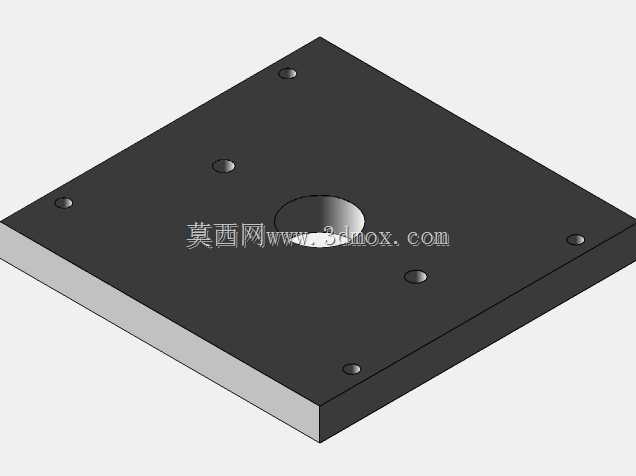

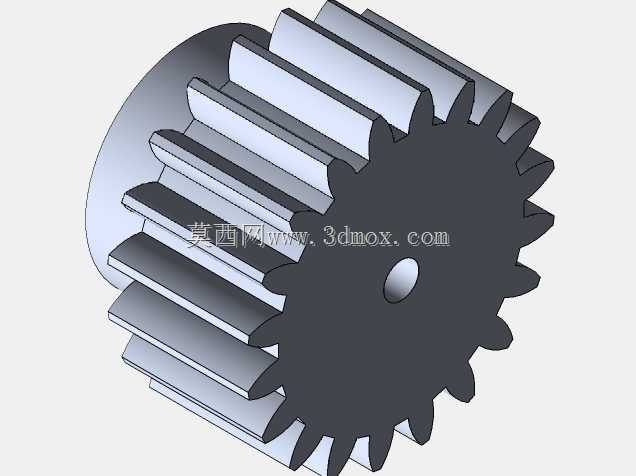

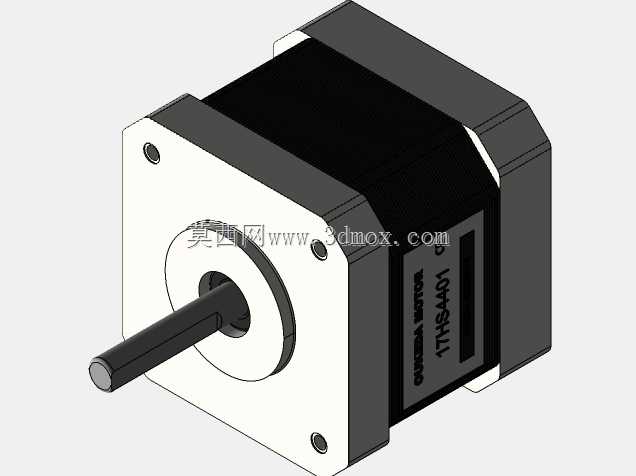

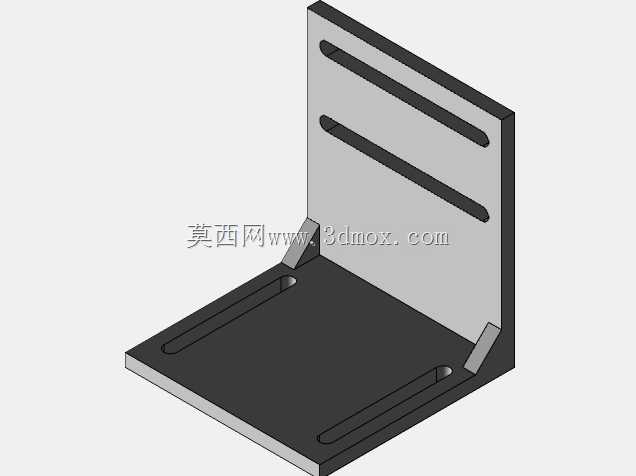

该回转调节载台主要面向精密装配、视觉检测、激光打标等需要多工位回转与角度俯仰调整的工业生产场景，可作为小型工件的承载定位基座，适配桌面级自动化工作站的紧凑安装需求，能够在有限的工位空间内完成工件的周向回转与倾角调整动作，替代传统人工转位与角度校准操作，提升小工件批量加工检测的工位切换效率与定位一致性。载台采用步进电机搭配直齿圆柱齿轮减速的传动方案，小模数主动齿轮直接安装在步进电机输出轴上，与大直径从动回转齿轮形成大减速比传动副，既可以降低输出转速提升回转扭矩，也能通过步进电机的脉冲控制实现回转角度的精准细分，保证周向定位的重复精度，齿轮副采用开式直齿设计，传动间隙小、响应速度快，适合频繁启停的小角度转位工况。载台上部设置有可调整倾角的工件安装板，安装板通过两侧的支撑立板与回转齿轮的上平台连接，可根据实际加工需求调整安装板的倾斜角度，适配不同作业角度的加工检测需求，安装板上预留有规则排列的安装孔位，可直接通过螺栓固定工装夹具或者待加工工件，无需额外打孔适配。底座采用平板式安装结构，底板边缘预留有安装固定孔，可直接固定在标准铝型材工作台或者设备台面上，整体安装边界紧凑，横向与纵向尺寸适配桌面级设备的安装空间，不会占用过多工位面积，步进电机侧置在大齿轮旁侧，充分利用底座的空余空间，进一步压缩整体结构的体积。设计过程中优先考虑了结构的易加工性与装配便捷性，所有板件均采用平板裁切加工，齿轮采用标准模数设计可直接采购成品加工，支撑立板与安装板、回转平台之间采用螺栓连接，无需复杂的焊接或者一体成型工艺，后期维护时可快速拆解更换磨损的齿轮或者调整传动间隙，回转平台下方设置有环形支撑衬垫，既可以承托回转平台的轴向载荷，也能降低回转过程中的摩擦阻力，保证回转动作的顺畅平稳。
