多自由度天线调节定位承载装置

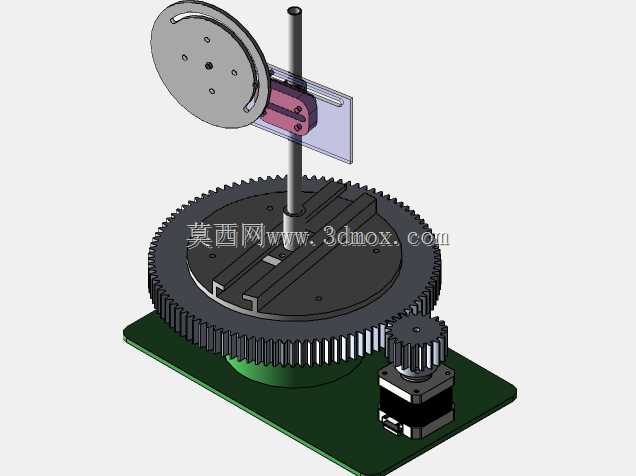

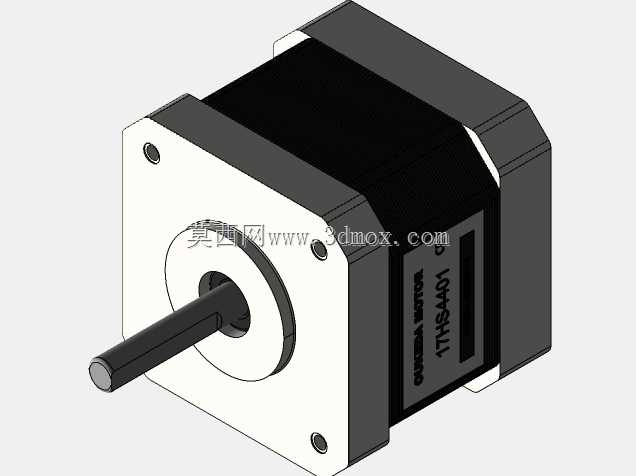

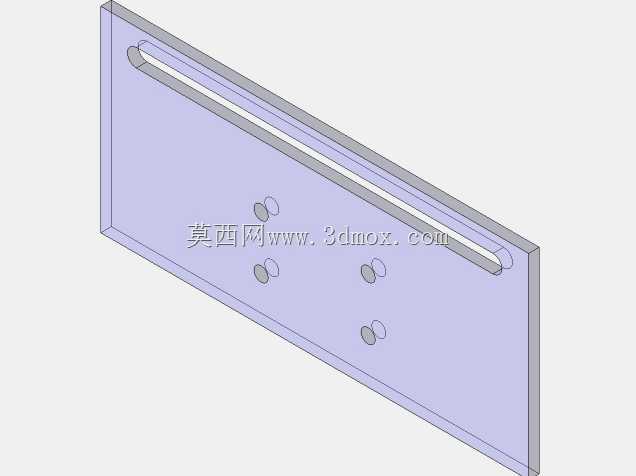

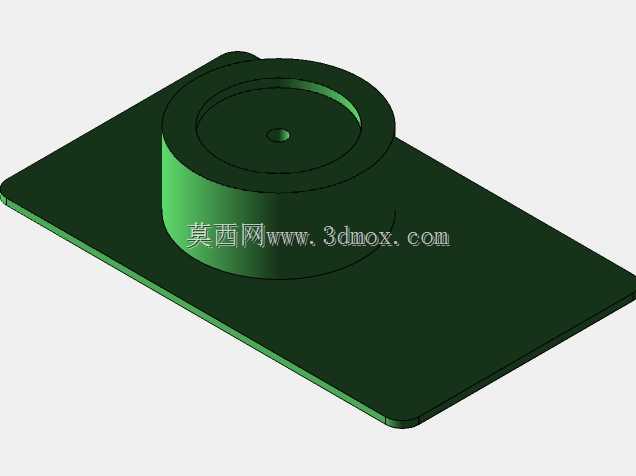

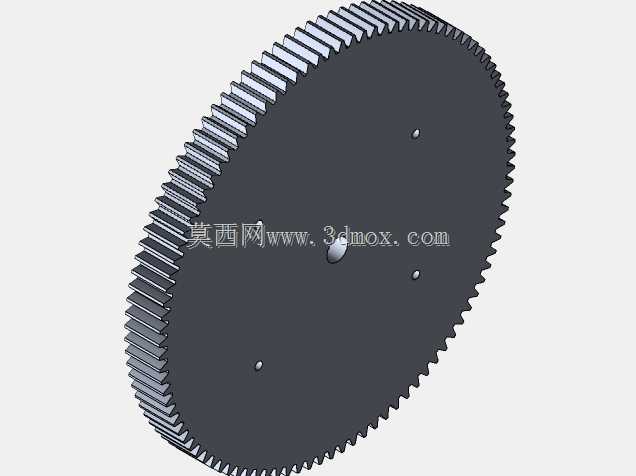

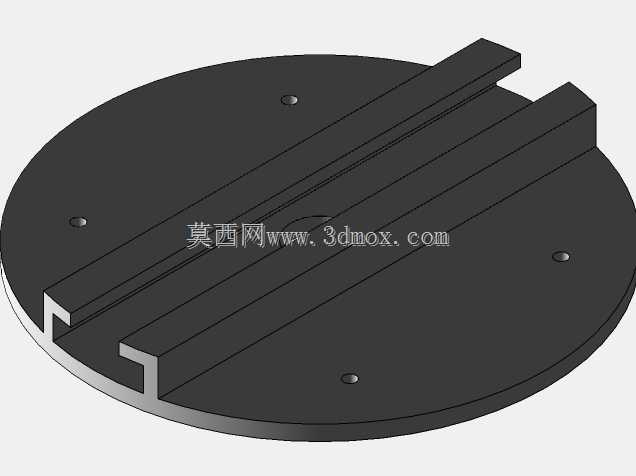

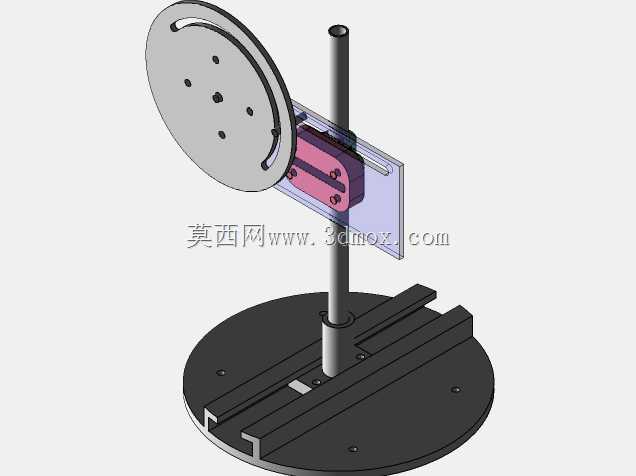

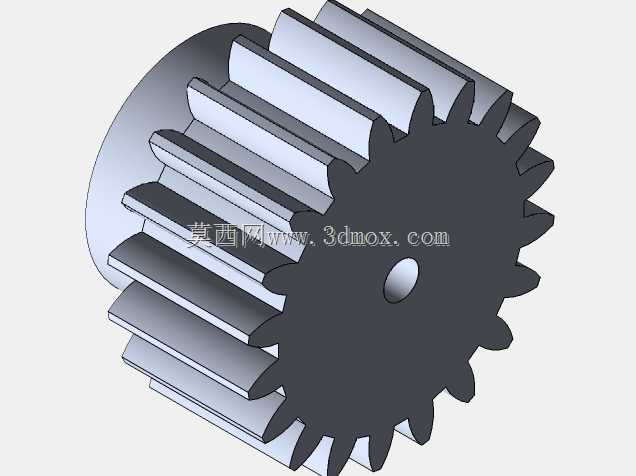

该装置主要面向无线通信测试、室外信号补点、小型卫星地面接收、业余无线电架设等场景，解决传统天线固定支架无法灵活调整指向、难以快速对准信号源的痛点，可适配不同重量、不同安装尺寸的板状天线、棒状天线、小型抛物面天线，在临时通信保障、野外信号勘测、固定台站部署场景下都能稳定发挥作用。装置核心功能是实现三个自由度的精准调节，底部大直径齿轮与驱动小齿轮啮合，由步进电机提供动力，可带动上部整个承载结构完成360度水平方位旋转，旋转过程平稳无卡顿，齿轮啮合间隙经过设计优化，回差控制在极小范围内，保证方位调整的精度；垂直方向的立杆可带动上部安装支架完成一定角度的俯仰调节，配合水平方位的转动，可让天线快速对准任意方位的信号源，无需反复拆装调整安装位置。设计过程中优先考虑传动稳定性与安装便捷性，底部采用平整安装底板，预留了标准安装孔位，可直接固定在水泥基座、金属支架、设备机柜顶部等安装面，安装边界清晰，不需要额外定制复杂的转接件；大齿盘下方设置了支撑回转结构，可承受上部天线与支架的整体重量，避免长期使用出现齿盘偏斜、传动卡滞的问题；上部天线安装板预留了多组条形安装孔，可适配不同孔距的天线安装需求，不需要额外打孔改造。整体结构紧凑，水平方向最大旋转半径覆盖齿盘外沿与上部天线支架的伸出范围，垂直方向高度可根据立杆的固定位置小幅调整，安装时只需预留足够的水平旋转空间，即可保证装置全角度转动无遮挡；所有传动部件都做了受力校核，齿轮模数选择兼顾传动扭矩与转动顺滑度，步进电机的选型匹配整体负载重量，即使搭载常规重量的通信天线，也能实现平稳的启停与精准的角度调整，不会出现抖动、滑齿的问题。装置的结构设计充分考虑户外使用的可靠性，底板与支架都采用刚性结构设计，可抵御一定等级的风力负载，避免大风天气下天线指向偏移；调节结构的锁紧位置设计合理，调整到位后可快速锁定角度，长期使用也不会出现角度漂移，能够持续保证天线的指向精度，稳定维持信号收发效果。
