矩形框式设备承载安装托盘结构

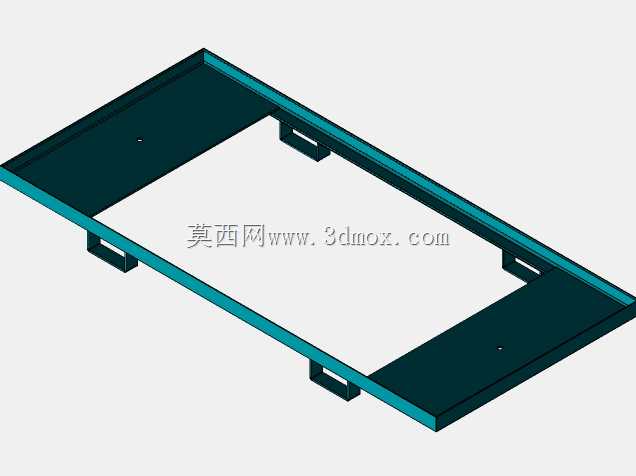

这款框式承载托盘主要应用于工业生产场景中各类中小型电控模块、检测单元、小型动力组件的底部承载与安装固定，常见于自动化生产线旁的工位设备集成、户外小型机柜内部组件承托、移动式作业平台的设备搭载等场景，能够为搭载的部件提供稳定的平面支撑，同时预留充足的走线与散热空间，避免设备直接贴合安装面造成的积热、线路挤压磨损等问题。从实际用途来看，该托盘既可以作为独立的设备承载底座直接固定在机架、墙面或平台表面，也可以作为大型设备内部的分层安装托架，承托重量在额定负载范围内的各类功能模块，底部的四个挂耳式安装位既可以适配螺栓固定式安装，也可以配合卡扣、挂接件实现快拆式装配，适配不同场景的安装维护需求。在功能特性上，该结构采用中间镂空的框式设计，相比整板式托盘重量降低近四成，同时不会损失核心的结构强度，两侧的实心端板预留了定位小孔，可以用于固定搭载设备的定位销、绑带或小型压片，防止设备运行过程中出现移位；边框采用折边加高设计，能够对放置在托盘上的设备起到侧向限位作用，避免设备受振动影响从托盘侧边滑落，底部的安装挂耳与托盘主体为一体化折弯成型，没有额外的焊接拼接点位，长期受载不会出现连接位开裂、变形的问题。设计思路上，这款托盘优先考虑了装配兼容性与结构可靠性，整体采用等宽矩形轮廓，长宽比例适配多数标准工业模块的安装尺寸，边框折边高度经过受力校核，既能够满足侧向限位的高度需求，也不会遮挡设备侧面的接口、散热孔位；中间镂空区域的尺寸经过优化，在保证边缘支撑宽度足够承托设备底部边框的前提下，尽可能扩大镂空面积，方便设备底部的接线、散热，也便于操作人员从下方调整设备的固定螺栓、对接线路。外形尺寸方面，该托盘整体为长条形矩形结构，长宽比接近2:1，整体厚度较薄，安装后不会占用过多的垂直空间，底部挂耳的突出高度控制在较小范围内，安装后托盘与安装面之间预留的间隙足够穿过常规的动力线缆与信号线缆，四个安装挂耳的孔位采用对称式布局，安装时不需要区分方向，能够降低现场装配的出错概率，适配不同方向的走线需求。
