手动推拉式夹持锁紧工装结构设计

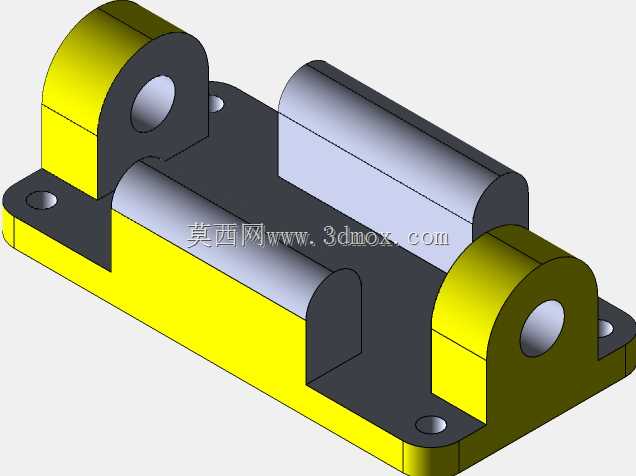

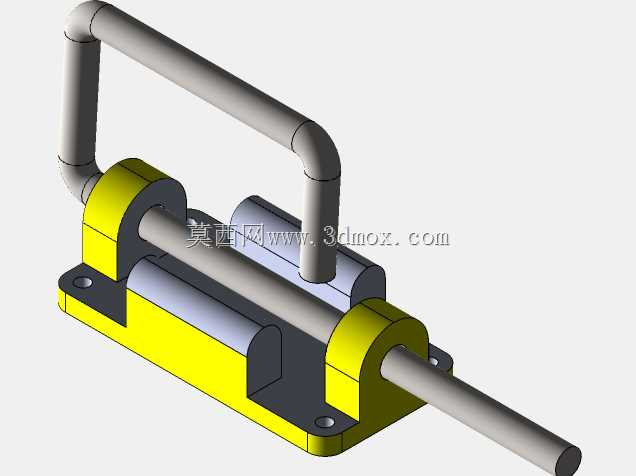

该手动推拉式夹持锁紧结构是面向轻型工件装夹场景设计的实用工装，广泛应用于小型零部件加工定位、装配工位工件固定、检测工序工件夹持等生产场景，能够在无气动、液压动力供给的零散工位、维修工位、小批量试制工位快速完成工件的锁紧与释放，适配多品种小批量的柔性生产需求，无需外接动力源即可独立完成装夹动作，操作门槛低，普通作业人员经过简单指引即可熟练使用。从实际用途来看，该结构通过推拉手柄的直线动作带动内部锁紧机构完成行程伸缩，前端伸出的杆端可直接抵紧工件侧面，或是连接定制压头完成异形工件的压紧固定，相比传统螺旋压紧结构，其操作行程更短，锁紧与释放的动作切换仅需一次推拉即可完成，能够大幅缩减单件装夹的辅助时间，提升工位作业效率。在功能特性上，该结构采用底座集成安装的设计，底座预留的两个安装孔可直接通过螺栓固定在工作台面、工装板或是专用夹具基座上，安装后整体结构稳定性强，锁紧状态下不会出现偏移松脱；U型弯折的操作手柄符合人体工学握持角度，推拉施力时手感顺畅，不会出现硌手、打滑的问题；内部滑动副采用耐磨结构设计，长期反复推拉使用也不会出现明显的行程卡顿或是锁紧力衰减，锁紧状态下能够提供稳定的轴向抵紧力，避免加工或是装配过程中工件出现移位。从设计思路来看，该结构将滑动导向、锁紧卡位、操作手柄、安装底座四个功能模块进行了集成化设计，将导向杆与锁紧传动结构内置于底座的腔体内部，既能够对内部传动结构形成防护，避免加工切屑、车间粉尘进入滑动副影响动作顺畅度，也能够缩减整体结构的外形体积，减少工装占用的工作台安装空间；整体结构没有复杂的异形零件，大部分零部件都可采用常规型材、机加工件制作，加工难度低，后期维护更换易损件也十分便捷。在外形尺寸与安装边界上，该结构整体长度适配小型工位的安装空间，底座的安装孔距符合常规工装的安装尺寸标准，安装时仅需在安装面加工对应位置的螺纹孔即可完成固定，不需要额外制作过渡连接座；手柄抬起的高度经过优化，操作时不会与周边的工具、工件发生干涉，前端杆端的伸出行程能够覆盖常规小型工件的装夹抵紧需求，若有特殊行程需求也可通过更换前端延长杆快速适配，具备较强的场景适配能力。
