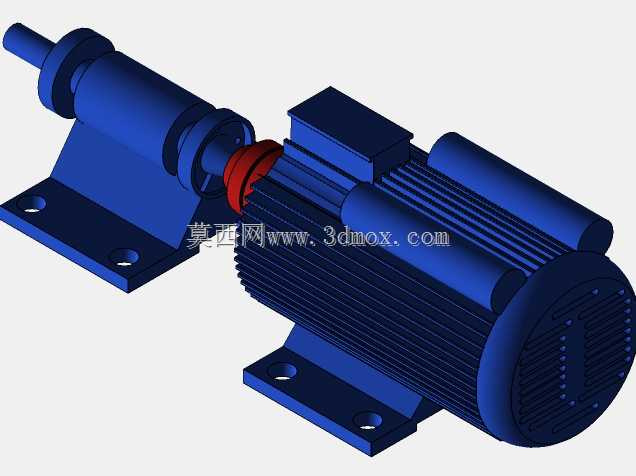

带联轴器安装支座的交流电机三维结构

这款带配套安装支座与联轴器的交流电机结构，广泛应用于轻工输送设备、小型机床进给单元、食品包装生产线、农用辅助加工机具等场景中，作为整套设备的核心动力输出单元，承担着将电能转化为旋转机械能，驱动后续传动组件完成指定作业动作的核心作用。在实际生产场景里，这类电机常被用于驱动输送带辊筒、小型物料搅拌机构、风机叶轮、低压水泵叶轮等负载，适配常规民用工业电压环境，可在常温、无强腐蚀的常规车间工况下长期稳定运行。从功能特性来看，该结构完整还原了交流异步电机的本体特征：电机外壳采用轴向散热筋结构设计，能够在电机持续运转过程中通过增大壳体与空气的接触面积，快速带走定子绕组产生的热量，避免电机因温升过高出现绝缘老化、出力下降甚至烧毁的问题；电机本体底部设置带安装孔的一体式铸造支座，可通过螺栓直接固定在设备安装基面，保证电机运转时的结构稳定性，降低振动带来的部件损耗。电机输出端配套的弹性联轴器，能够补偿电机输出轴与被驱动部件输入轴之间的少量同轴度误差，同时缓冲启动、负载突变时产生的轴向与径向冲击，避免刚性连接导致的轴系断裂、轴承损坏问题；联轴器另一侧配套的轴承支座组件，可对伸出的传动轴提供额外的径向支撑，大幅提升长轴传动场景下的轴系刚度，避免轴端因悬臂受力出现挠曲变形，保证传动精度与运行平稳性。在设计思路上，该结构优先考虑了现场安装的便捷性与后期维护的便利性：电机支座与侧装轴承支座的安装孔位采用统一的基准面设计，安装时可先固定两个支座再穿入连接轴与联轴器，降低现场装配的同轴度找正难度；电机接线盒设置在壳体顶部，方便现场布线操作，同时避免线缆与设备运动部件产生干涉。从安装边界来看，电机本体的径向尺寸、支座安装孔的孔距、输出轴的轴径与伸出长度、侧装轴承支座的安装高度与孔位尺寸都做了标准化适配，可直接匹配市面上常规的小型传动组件安装尺寸，无需额外做安装基面的改造；联轴器的轴向长度预留了适当的调整间隙，可适配一定范围内的轴系间距误差，降低现场安装的加工适配成本。整体结构完整还原了实际工业应用中电机动力单元的装配状态，可用于设备布局的干涉校验、传动方案的模拟验证，也可作为机电类专业教学演示的具象化参考结构，帮助从业者直观理解电机动力输出单元的装配逻辑与各部件的协同作用关系。
