小型对辊式破碎压碎设备结构设计

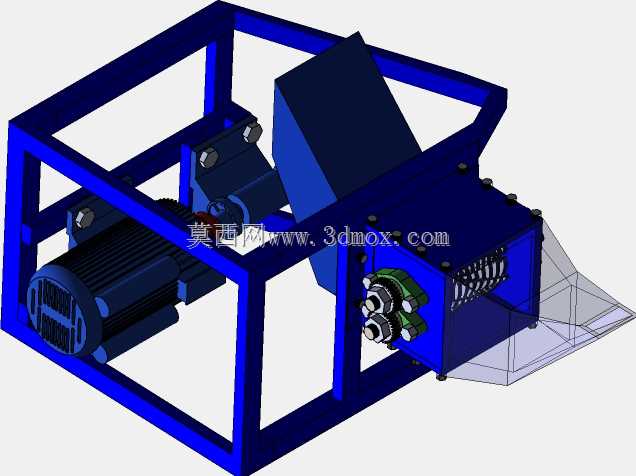

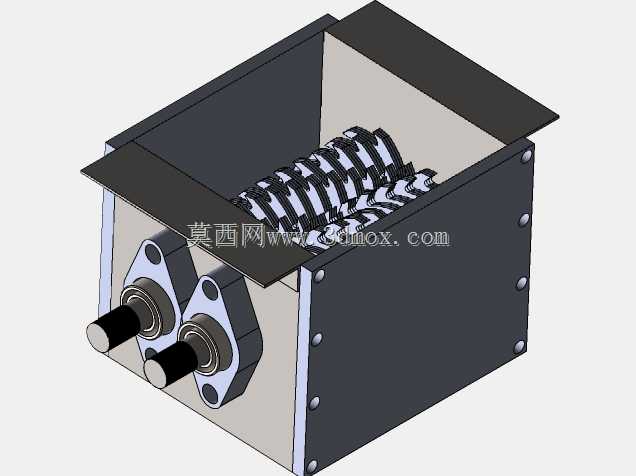

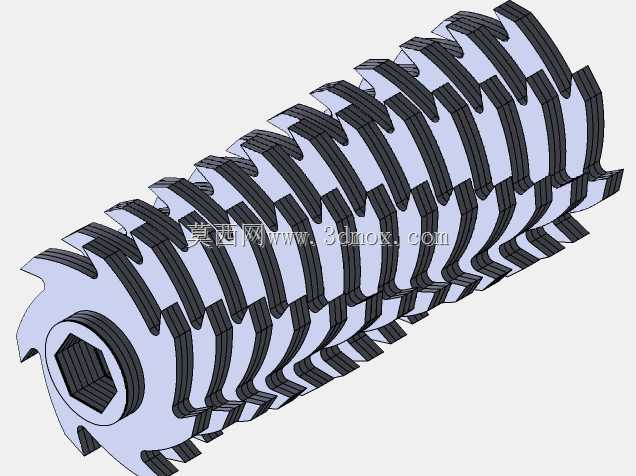

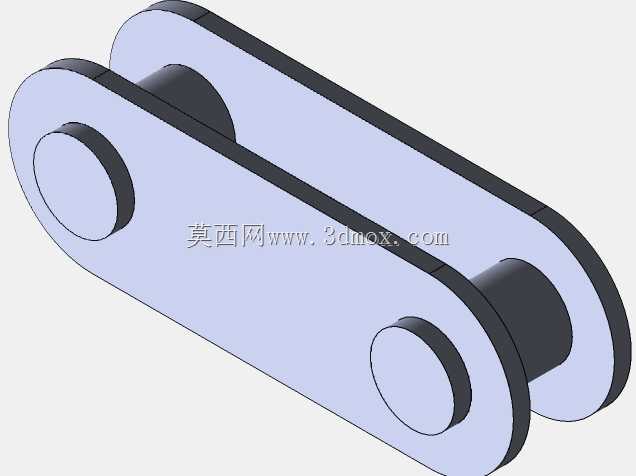

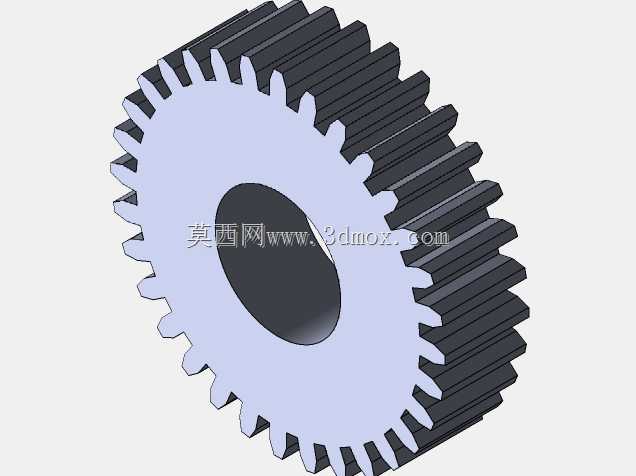

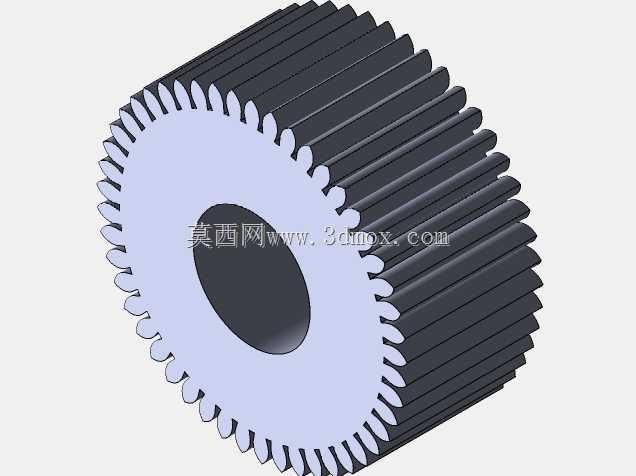

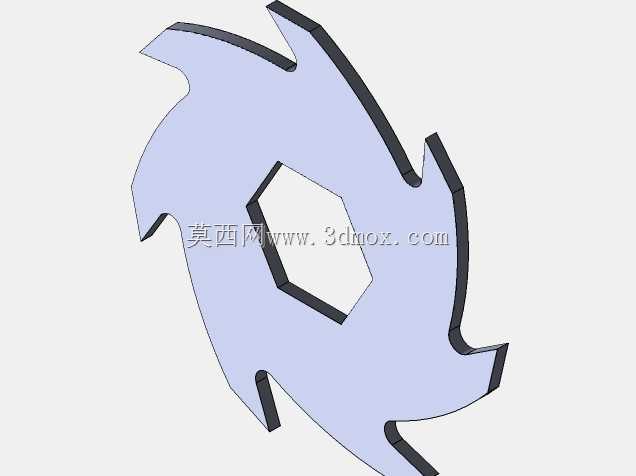

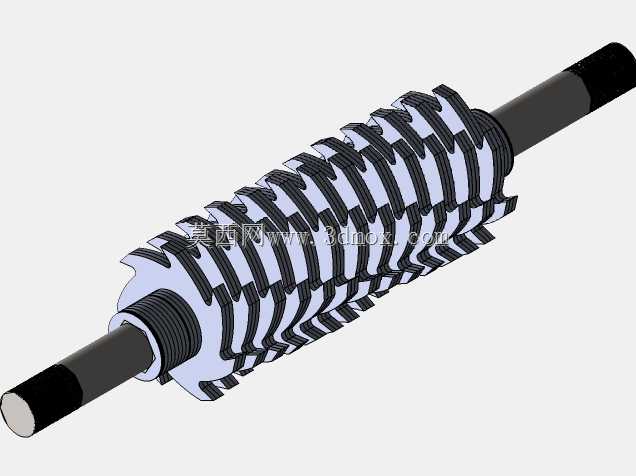

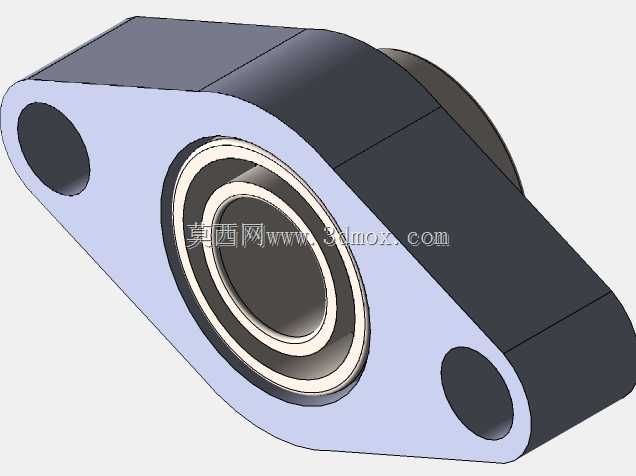

该设备主要面向小型加工场景的物料破碎作业需求，可应用于小型建材加工点、农副物料加工、实验室小批量试样破碎、小型固废预处理等场景，能够对脆性块状物料实现中细碎作业，将进料端投入的大块脆性物料挤压破碎至符合出料粒度要求的小颗粒物料，适配硬度适中的矿石、煤块、建筑废渣、硬质农副物料等多种物料的破碎加工，可独立作为小型破碎工位使用，也可搭配小型输送设备组成简易破碎生产线。设备整体采用框架式机架结构，主体承载框架采用型材拼接成型，为内部传动、破碎执行机构提供稳定的安装基准，框架结构预留了充足的安装与维护空间，日常检修时可直接对内部组件进行拆装操作，无需整体拆解设备外壳。进料端采用斜向导料斗结构，导料斗倾斜角度经过适配设计，可保证投入的物料依靠自重顺畅滑入破碎腔，避免物料在进料口堆积卡滞，导料斗与机架采用螺栓连接固定，可根据实际进料需求更换不同开口尺寸的导料斗。破碎执行机构采用对辊式破碎结构，两根平行布置的破碎辊表面做了防滑耐磨处理，通过相向转动对落入辊隙的物料产生挤压、剪切作用力，迫使物料沿内部裂隙碎裂，辊隙可通过侧边的调节机构进行调整，以此适配不同出料粒度的加工需求，调节结构带有锁止组件，调整完成后可固定辊隙尺寸，避免作业过程中辊隙偏移影响出料粒度。传动系统采用电机直连减速机构的布局，驱动电机卧式安装在机架侧方的安装位上，通过减速组件将动力传递至破碎辊，传动路径短、动力损耗低，电机安装位设置有减震缓冲结构，可降低设备运行过程中的震动传递，减少作业噪音与机架疲劳损耗。设备底部预留了安装固定孔位，可直接通过膨胀螺栓固定在硬化地面上，也可搭配移动脚轮组件做成移动式破碎单元，整体外形紧凑，占地面积小，对安装场地的空间要求较低，无需复杂的地基施工即可完成部署。出料端设置有倾斜导料槽，破碎完成的物料可顺着导料槽滑出，直接落入接料容器或者输送设备上，避免物料在设备底部堆积。整机的安全防护设计覆盖了传动部件与旋转部件，外露的传动部位均设置有防护挡板，避免作业过程中异物卷入传动机构，同时防止人员误触旋转部件引发安全事故，设备各连接部位均采用标准紧固件连接，易损件更换便捷，日常维护成本较低，适合小规模生产场景下的长期连续作业使用。
