手动可调式板材定位裁切辅助工装

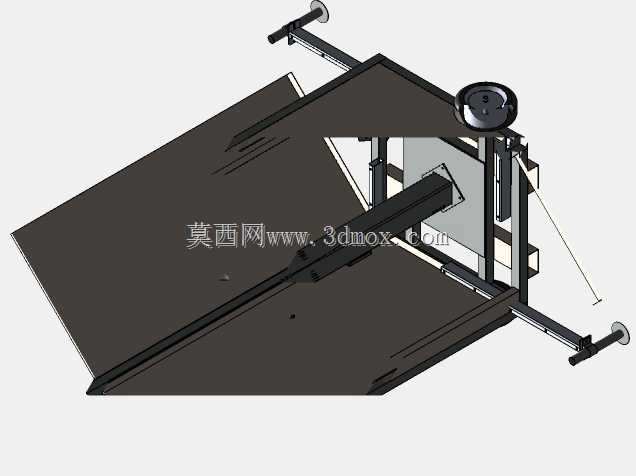

这款手动可调式板材定位裁切辅助工装，主要应用于中小型板材加工、广告制作、小型五金加工、家装木作等场景的板材裁切作业环节，能够替代传统人工划线、靠块临时固定的作业方式，大幅提升板材裁切的定位精度与作业效率，降低人工反复测量对齐产生的误差与劳动强度。工装整体采用框架式结构设计，主体支撑台面采用平整高强度板材作为承载基准，能够为待加工板材提供稳定的水平支撑面，避免板材悬空裁切时产生的翘曲、抖动问题，保障裁切切口的平直度。工装配备多向可调的定位靠挡结构，两侧延伸的横向调节杆带有手轮锁紧结构，可根据待加工板材的幅面尺寸灵活调整靠挡的横向跨度，适配不同宽度规格的板材定位需求；竖向设置的调节立柱同样带有手轮锁紧机构，可调整竖向定位挡块的高度位置，适配不同厚度的板材定位要求，定位挡块与台面保持垂直基准，能够为板材侧边提供精准的定位靠面，确保板材裁切边与定位基准保持平行或垂直。设计过程中充分考虑了手动操作的便捷性，所有调节手轮均设置在操作人员易触及的位置，锁紧结构采用快锁式设计，无需额外工具即可完成位置调整与锁紧固定，操作门槛低，普通作业人员经过简单熟悉即可快速上手。工装的安装边界可适配常规的台锯、推台锯、手动切割机等常见裁切设备的工作台面，整体结构紧凑，不需要占用过大的作业空间，底部可通过螺栓或者快速压夹固定在裁切设备的进料侧，与裁切刀具保持固定的基准距离，确保每次定位的尺寸一致性。结构上采用模块化设计思路，各个调节部件均可单独拆卸更换，日常维护简单，长期使用出现磨损后仅需更换对应磨损件即可恢复工装精度，有效降低长期使用成本。工装的定位接触面均做了平滑处理，不会对待加工板材的表面造成刮蹭损伤，能够保障加工后板材的外观质量，无论是木质板材、亚克力板材、薄金属板材还是复合板材，都可以通过该工装完成快速定位裁切，尤其适合小批量多规格的板材加工作业场景，能够有效减少划线测量的辅助作业时间，提升整体加工效率，同时降低因人工定位偏差产生的废品率。
