180度负刚性弯管成型工装结构

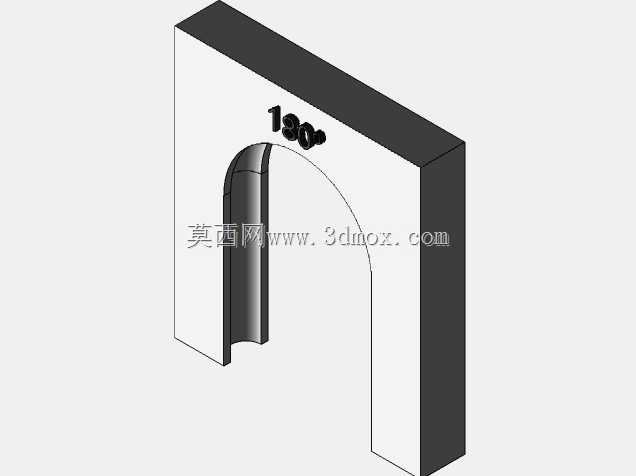

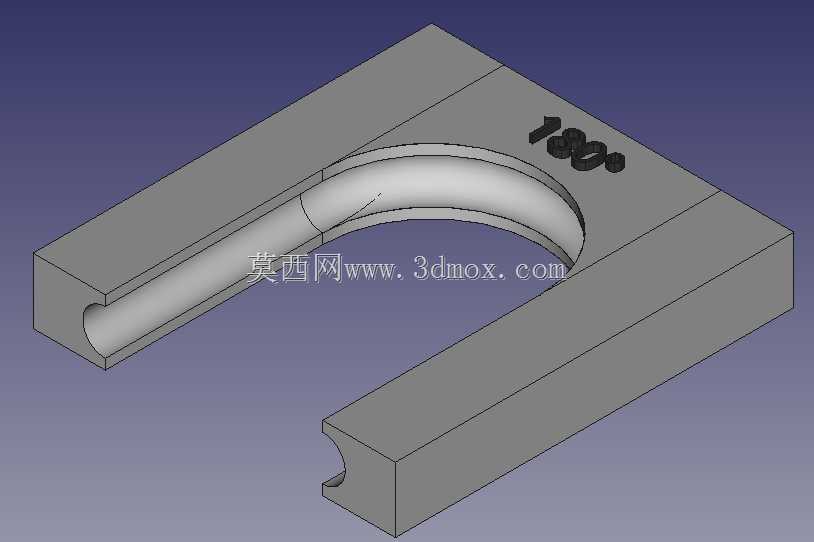

在液压管路布设、气动系统排布、制冷管线加工等工业生产场景中，小半径180度弯管的成型一直是管路加工环节的难点，常规弯管设备在加工小半径回弯管路时，极易出现管壁褶皱、截面失圆、弯曲角度回弹超差等问题，这款负刚性弯管结构正是针对这类加工痛点设计的专用成型工装。该工装的核心用途是完成金属薄壁管材的180度小半径回弯成型，适配铜质、铝质、薄壁不锈钢等常见管路材质的冷弯加工，可直接集成到半自动弯管设备的工位上，也可作为手动弯管工装的核心成型模块使用，加工出的弯管可直接应用于液压阀组连接管路、汽车发动机舱回油管路、制冷设备换热管线等对管路弯曲半径、成型精度有严格要求的场景。从功能特性来看，这款弯管结构采用了负刚性成型的设计逻辑，不同于常规弯管模依靠刚性型腔硬挤压成型的方式，该结构在弯曲成型段预留了可控的形变让位空间，在管材弯曲过程中可自适应平衡管材内外侧的材料流动速率，避免管材内侧因材料堆积出现褶皱，同时防止外侧因过度拉伸出现管壁减薄开裂的问题，成型后的管路截面圆度可保持在95%以上，弯曲角度误差可控制在±0.5度范围内，无需后续校形工序即可直接投入装配使用。在设计思路上，整体结构采用了对称式U型块体布局，将180度弯曲型腔集成在整块模块基体上，型腔的弯曲半径严格匹配目标管材的最小弯曲半径要求，型腔两端设计有平直的管材导入段，导入段长度可覆盖管材装夹定位的需求，确保管材送入工装时可保持平直状态，避免初始送料偏移导致的弯曲错位；块体上标注的180°标识可帮助操作人员快速识别工装的弯曲角度规格，换型时可快速完成规格核对，避免错用工装导致的加工报废。从外形尺寸与安装边界来看，该工装整体为规整的长方体块式结构，无外凸的复杂结构，安装面平整，可直接通过压板锁紧固定在弯管设备的工作平台上，整体占用安装空间较小，不需要对现有设备的工作台进行额外改造即可完成装夹；型腔的进出口位置与设备的送料轴线、顶推轴线完全重合，安装时仅需对齐送料中心即可完成调试，大幅降低了工装换型的调试时间。工装的块体边缘做了倒角处理，可避免操作人员上下料时被锐边划伤，同时也能防止管材送进过程中被端口毛刺刮伤外壁，有效提升加工过程的安全性与成品外观质量。
