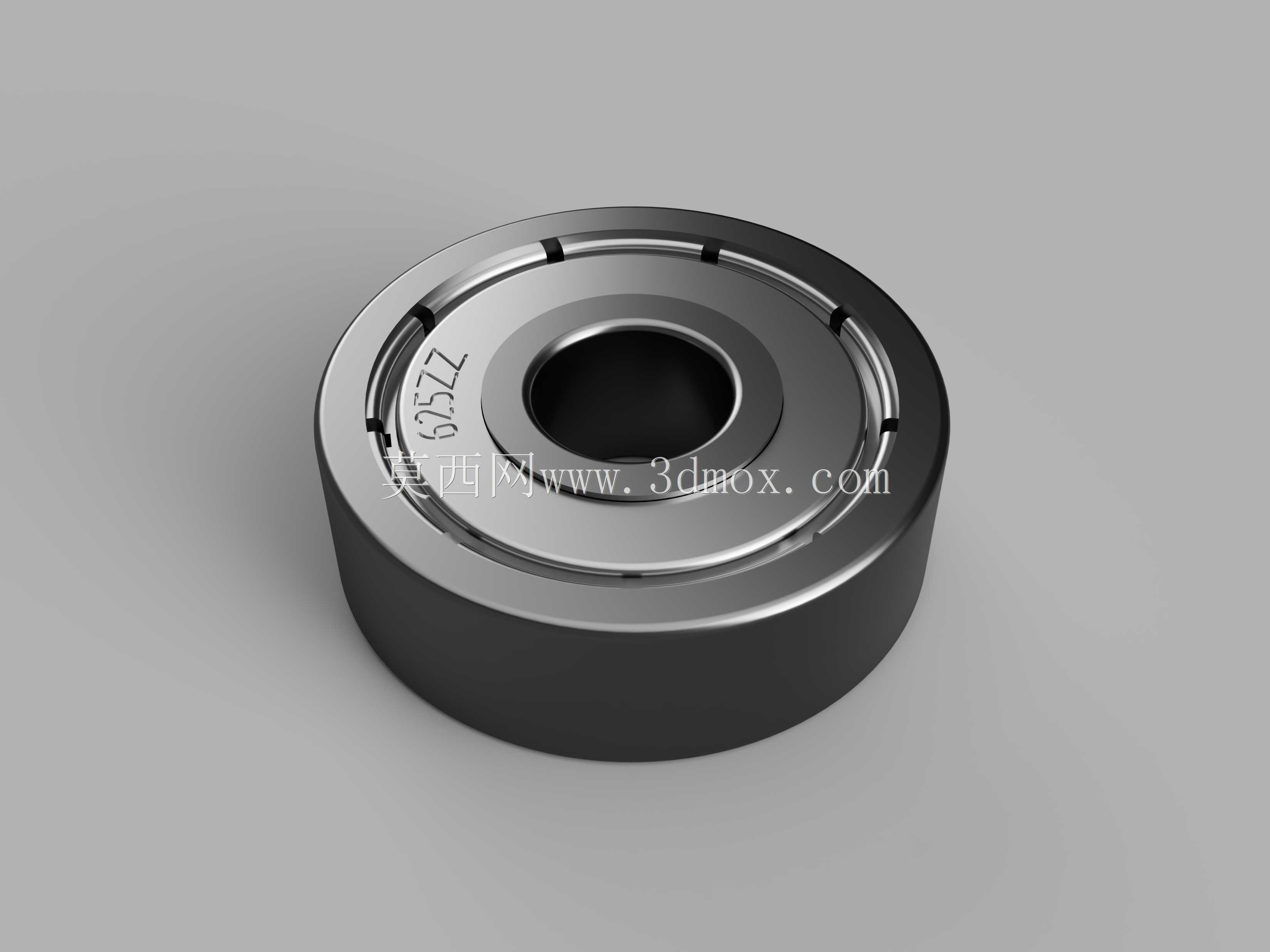

625ZZ微型深沟球轴承实体建模

本次建模的625ZZ微型深沟球轴承，是轻载传动场景中应用极为广泛的基础支承部件，常见于小型伺服电机输出端、3D打印机运动轴、精密办公设备走纸机构、家用小电器传动模块、无人机舵机转动副以及小型医疗器械的调节机构中，核心作用是承接转动轴的径向载荷，同时可承受一定比例的轴向载荷，通过滚动摩擦替代滑动摩擦的结构形式，大幅降低轴系运转过程中的摩擦阻力，减少动力传递过程中的能量损耗，同时将轴系的径向与轴向跳动控制在极小范围内，保障整套传动机构的运转精度与平稳性。

从设计思路来看，该轴承严格遵循微型深沟球轴承的通用结构逻辑，整体由内圈、外圈、滚动钢球、防尘盖四大核心部分组成：内圈与传动轴采用过盈配合随轴同步转动，内圈外侧加工有连续光滑的弧形滚道，滚道曲率与钢球球面曲率精准匹配，保证钢球滚动时的接触应力均匀分布；外圈与安装基座的轴承孔采用过渡配合固定，内侧同样加工对应弧度的滚道，与内圈滚道共同形成钢球的滚动运行空间；滚动钢球沿滚道周向均匀排布，是承接载荷、实现滚动摩擦的核心元件，钢球的直径与数量经过匹配计算，在有限的截面尺寸下兼顾承载能力与运转灵活性；两侧的ZZ型防尘盖采用冲压薄钢板成型，与外圈的防尘槽紧密卡合，与内圈挡边保留极小的运转间隙，既可以阻挡外界的粉尘、碎屑进入轴承内部滚道，避免钢球与滚道出现磨粒磨损，也可以防止轴承内部填充的润滑脂向外泄漏，延长轴承的维护周期与使用寿命。

从外形尺寸与安装边界来看，该轴承属于微型轴承范畴，内孔直径适配5mm直径的传动轴，外圈外径为16mm，整体装配厚度为5mm，安装时需要注意轴端的倒角尺寸与轴承座孔的倒角尺寸需匹配轴承的安装引导角，避免压装过程中损伤轴承挡边；内圈与轴的配合公差、外圈与座孔的配合公差需要根据实际使用场景的载荷大小、转速高低进行选取，轻载高速场景可选用稍松的配合降低安装应力，重载低速场景可选用稍紧的配合避免配合面出现打滑蠕变。建模过程中对滚道的曲率半径、钢球的排布间隙、防尘盖的卡合结构都做了精准还原，可直接用于虚拟装配中的干涉检查、运动仿真验证，也可作为非标设备设计时的选型参考模型，帮助工程师快速完成轴系布局的空间校核，提前预判安装过程中可能出现的尺寸冲突问题。
