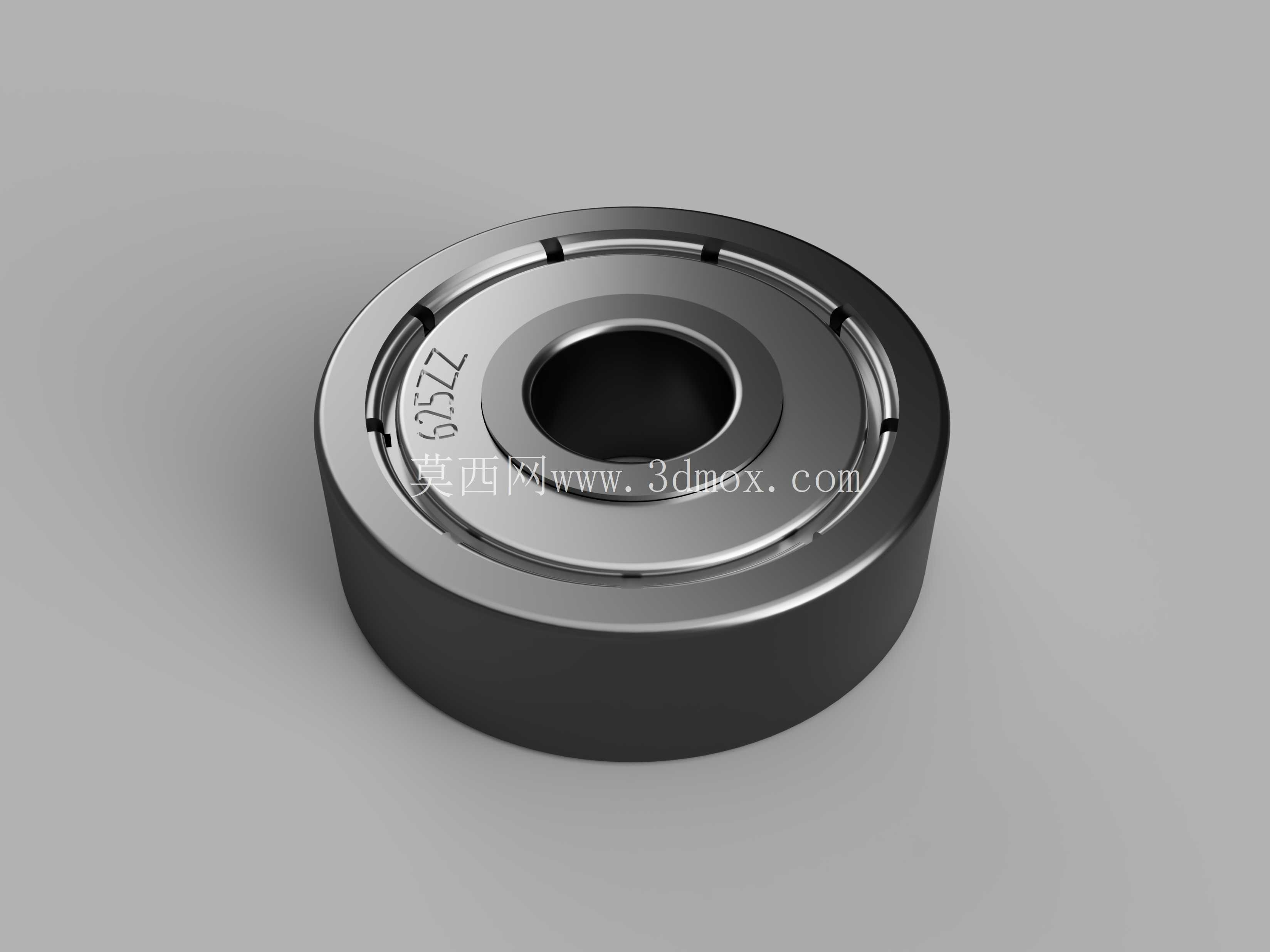

微型深沟球轴承625ZZ结构三维设计

　　在小型精密传动场景中，微型轴承的选型与安装直接决定整套机构的运行稳定性与寿命，625ZZ作为常用的微型深沟球轴承，广泛应用在小型伺服电机输出端、3D打印机传动辊轴、精密检测仪器转轴、小型无人机舵机转动副、办公自动化设备走纸机构等对安装空间有严格限制的位置。这类带双面铁封的轴承结构，核心作用是为旋转轴提供径向支撑，同时可承受一定数值的双向轴向载荷，相比开式轴承，双侧的防尘盖能够阻挡外界粉尘、碎屑进入滚道内部，在有少量浮尘的常规工业环境、办公设备内部环境中无需额外加装密封结构，能有效降低装配环节的零件数量，压缩整体机构的轴向尺寸。

　　从结构设计逻辑来看，625ZZ的整体构型遵循深沟球轴承的经典设计逻辑，内圈与轴采用过盈配合实现周向固定，外圈与安装座孔采用过渡或小间隙配合，方便装配时的压装调整。滚道的曲率设计经过严格匹配，钢球在内外圈滚道之间的接触角为零，纯径向载荷作用下钢球与滚道的接触应力分布均匀，当存在少量轴向窜动力时，接触角会发生微小偏移，依然能保持稳定的滚动摩擦状态，不会出现钢球卡滞、滚道点蚀过早出现的问题。双侧的防尘盖采用冲压薄钢板成型，卡入外圈的预置卡槽内，与内圈之间保留极小的间隙，既不会接触内圈产生额外的摩擦阻力，又能阻挡粒径较大的杂质进入滚道区域，内部填充的润滑脂可以在长期运行过程中缓慢释放，维持钢球与滚道之间的油膜完整性，常规工况下无需中途补充润滑，大幅降低设备后期维护频次。

　　在安装边界尺寸上，该型号轴承的内孔直径为5mm，适配直径5mm的光轴或台阶轴，装配时轴肩的高度需要控制在合理范围，不能超过内圈的倒角尺寸，避免压装时轴肩与保持架发生干涉；轴承外径为16mm，对应的安装座孔深度需要匹配轴承的宽度尺寸，625ZZ的整体宽度为5mm，座孔的台阶高度同样不能超过外圈的倒角范围，防止压装后外圈受力不均导致滚道变形。设计安装结构时需要注意，压装力只能施加在对应配合的套圈端面上，禁止通过钢球传递压装力，否则会造成滚道表面压痕，直接导致轴承运转时出现异响、振动超差的问题。

　　在实际三维建模过程中，需要精准还原每个结构细节：内圈的滚道圆弧半径、外圈的卡槽位置、保持架的兜孔形状、防尘盖的冲压折边结构都需要按照实际尺寸绘制，钢球的数量与排布严格对应实物规格，建模时需要预留合理的装配间隙，还原真实状态下内圈、钢球、外圈、保持架、防尘盖之间的配合关系，避免出现模型干涉的问题。这类微型轴承的三维模型，在做小型设备的整体结构设计时，可以直接调入装配体中做干涉检查，验证轴系的安装空间是否足够，确认周边零件是否会与轴承外圈、防尘盖发生运动干涉，同时可以基于模型生成工程图，标注对应的安装配合公差，指导后续的零件加工与装配作业。

　　在不同的应用场景中，625ZZ的选型适配也有细节差异：比如在高速运转的小型电机轴端，需要优先选择精度等级更高的组别，控制径向游隙在合理范围，避免高速运转时出现温升过高导致的抱轴问题；在低速重载的小型传动机构中，可以选择游隙稍大的组别，补偿装配时的同轴度误差，降低安装精度要求。日常装配时，压装工装需要与轴承端面完全贴合，保证压装力均匀传递，禁止使用铁锤直接敲击轴承套圈，防止套圈变形、防尘盖脱落。如果是在有腐蚀性气体或者液体飞溅的场景，这类铁封轴承并不适用，需要更换为带橡胶密封的对应型号，但在常规的干燥、少尘环境中，625ZZ的铁封结构摩擦阻力更小，极限转速更高，更适合对传动效率、运转噪音有要求的精密小型设备。
