弯脚封装常开型干簧开关簧片结构

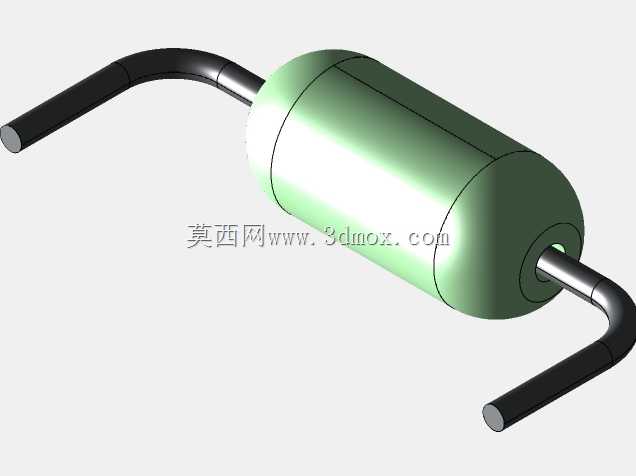

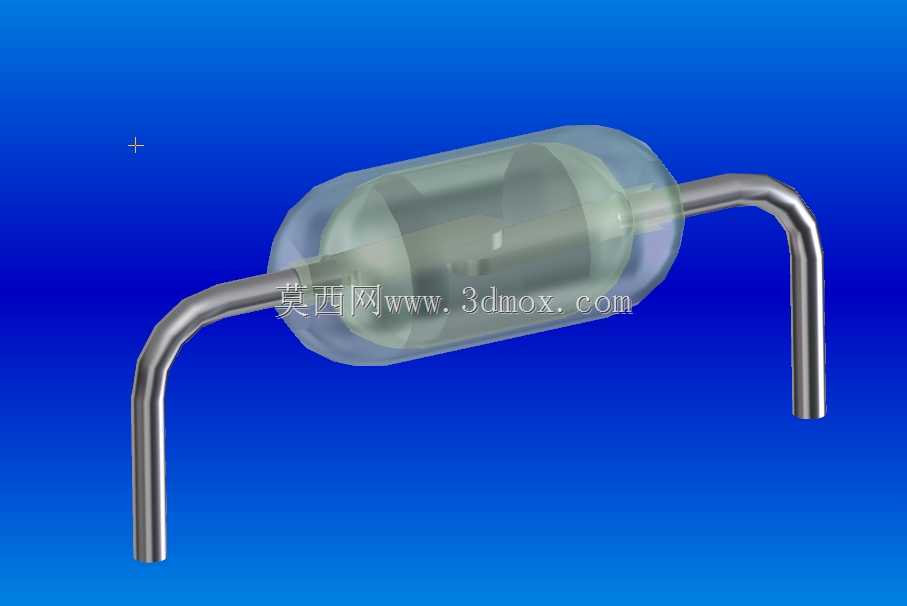

这款弯脚封装的常开式开关簧片，是小型磁控触发开关的核心功能构件，主要应用在低压控制回路的信号通断场景中，常见于智能家居的门窗磁控感应模块、工业设备的位置限位检测单元、小型断路器的状态触发组件、消费电子的翻盖感应触发结构里，依靠外部磁场驱动实现触点的无接触通断，相比机械按压式开关具备更长的机械寿命与更快的响应速度，不会因为机械磨损出现接触不良的问题。从实际用途来看，该簧片组件封装在惰性气体填充的玻璃壳体内，两个引出弯脚直接焊接在PCB板上即可完成安装，不需要额外的固定结构，当外部磁场靠近到触发距离时，内部两片软磁材质的簧片会被磁化吸合，实现回路导通，磁场撤离后簧片依靠自身弹性复位断开回路，整个动作过程没有额外的机械传动结构，触发可靠性极高，在低电压小电流的信号控制场景中可以实现百万次级别的通断动作。在功能特性设计上，这款簧片采用高弹性软磁合金材料冲压成型，触点位置做了镀金处理降低接触电阻，避免长期使用出现触点氧化导致的接触失效，玻璃封装外壳既可以保护内部簧片不受外界粉尘、水汽的侵蚀，也能固定两个簧片的相对位置，保证触发磁场阈值的一致性，不会因为安装形变导致触发灵敏度出现偏差。设计过程中重点考量了簧片的弹性形变量与磁导率的平衡，既要保证磁场撤离后簧片有足够的弹力快速复位，避免触点粘连，也要控制簧片的磁阻足够小，保证在额定磁场强度下可以可靠吸合，不会出现触发不灵敏的问题。外形上采用双侧90度弯脚设计，直插式安装可以直接贴板焊接，玻璃壳体为圆柱型结构，直径与长度适配常规小型干簧管的安装孔位，弯脚的长度与引脚间距符合通用PCB板的焊盘设计规范，安装时不需要对引脚做二次弯折加工，避免玻璃壳体因为引脚受力出现碎裂漏气的问题，安装边界预留了足够的安全爬电距离，两个引脚之间的绝缘强度满足低压控制回路的安规要求，可以直接应用在各类民用、工业类低压电子控制设备中。
