直插式轻触电子线路按键结构设计

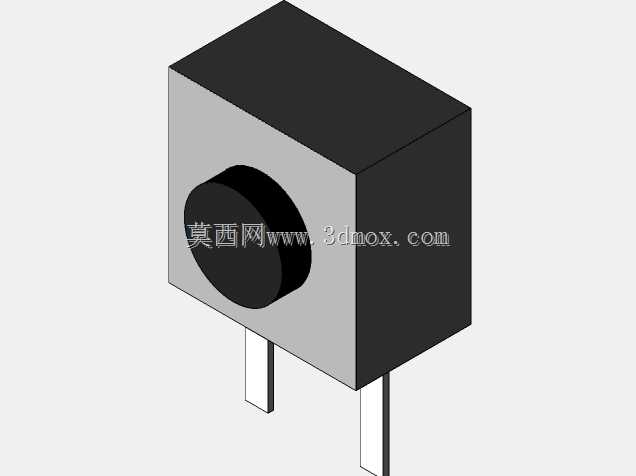

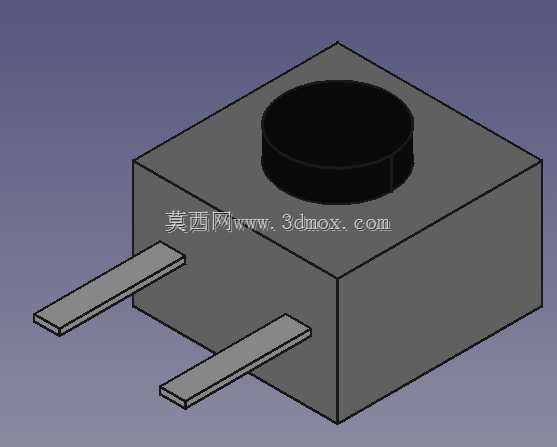

这款直插式轻触按键是电子线路中应用极为广泛的基础控制元件，日常可见于消费电子、工控控制板、小型家电、数码外设等诸多场景，承担着人工触发电路通断、向主控单元传递操作指令的核心作用，是人机交互链路里最基础的输入载体之一。从实际使用场景来看，这类按键常布置在PCB板的操作面，用户通过按压顶部的圆形键帽，即可触发内部弹片完成电路导通，松开后自动复位断开，适配短按触发、长按连续响应等多种交互逻辑，不管是玩具的功能切换、路由器的复位操作，还是小型仪器的参数调整，都能看到这类结构的身影。在功能特性设计上，这款按键采用双直插引脚结构，引脚做了平直延展设计，能够直接穿过PCB板的对应安装孔完成波峰焊固定，焊接后结构稳固，能够承受日常按压力度带来的机械应力，不会轻易出现引脚脱焊、本体偏移的问题。顶部的圆形按压面做了微凸的弧面处理，贴合指尖按压的触感，按压行程控制在适合轻触操作的范围，触发反馈清晰，不会出现虚按、触发延迟的问题，同时本体采用方正的立方体基座设计，在PCB上排布时能够紧密贴合板面，不会占用过多的板上空间，适合高密度布板的紧凑型电子设备使用。设计过程中，首先围绕PCB安装的边界要求确定基座的外形尺寸，保证两个引脚的间距符合通用直插元件的孔位标准，能够适配市面上绝大多数通用PCB的设计规范，不需要额外定制孔位即可完成装配。基座的高度设计充分考虑了板上安装后的空间余量，既保证顶部键帽高出板面足够的高度方便用户按压，又不会因为突出过多影响设备外壳的装配，避免出现外壳合模后按键卡滞、按压不到位的问题。引脚的厚度和宽度经过反复校核，既保证焊接时的结构强度，能够承受数千次按压带来的侧向和垂直方向的力，又不会因为引脚过粗导致插装困难、焊接时透锡不良。内部的触发结构采用成熟的弹片接触设计，保证每次按压都能稳定导通，接触电阻控制在极低范围，不会因为接触问题导致信号传输异常，同时复位弹力经过调校，按压力度适中，既不会因为太硬导致按压费力，也不会因为太软出现误触发的情况。整体结构没有多余的复杂部件，生产装配难度低，可靠性强，能够适应常规电子设备的工作温度范围，在日常使用环境下可以保持长期稳定的工作状态，是电子线路设计中性价比极高的基础控制元件选择。
