Selectron沉头自钻螺钉结构设计

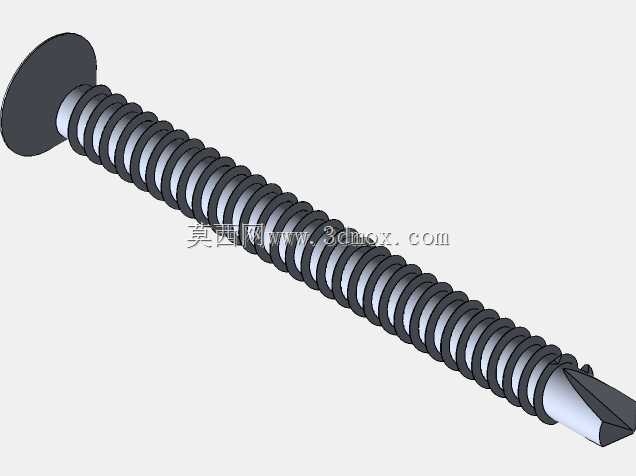

这款自钻螺钉是面向轻钢结构、薄金属板连接场景开发的紧固构件，在建筑围护结构安装、钣金机柜装配、轻钢龙骨搭建、汽车薄钣金件拼接等作业场景中应用广泛，无需预先在被连接件上钻孔、攻丝，单步操作即可完成钻孔、攻丝、锁紧全流程，能大幅降低现场装配的工序复杂度，减少配套工具的携带需求，提升现场安装的作业效率。从功能特性来看，螺钉末端集成了钻削结构，在旋入过程中可直接穿透厚度适配的金属板材，连续的全牙螺纹设计能在钻削形成的孔壁上挤压出适配的啮合螺纹，让螺钉与被连接件形成紧密的机械咬合，沉头式的头部设计可以在锁紧后完全嵌入被连接件的沉孔内，保证连接面的平整性，不会出现突出的头部剐蹭其他构件、影响外观平整度的问题，适配对安装后表面平整度有要求的装配场景。在设计思路上，这款螺钉的结构参数经过多轮场景适配优化，杆部直径6.3mm、总长度68mm的尺寸规格，可满足总叠厚不超过55mm的多层板材连接需求，安装边界上需要匹配对应规格的十字或梅花批头，锁紧时的扭矩控制在适配区间内即可保证足够的拉拔力，同时不会因为扭矩过大导致螺纹滑牙、板材变形。螺纹的牙距、牙高经过针对性设计，在保证旋入顺畅度的同时，能最大化螺纹与板材的接触面积，提升连接后的抗振动、防松脱性能，即使在有持续振动的设备外壳、户外围护结构上使用，也能长期保持稳定的锁紧力，不会出现松动退牙的问题。钻削末端的切削角度经过优化，在钻削薄钢板时不会产生过大的毛刺，也不会因为钻削阻力过大导致批头打滑、螺钉拧断，适配普通充电式起子机即可完成安装，不需要额外配置钻孔设备，尤其适合高空作业、狭小空间内的紧固作业场景，能有效降低作业人员的操作强度。整体外形采用等径全杆螺纹设计，从头部下方到钻削末端的螺纹连续无断点，在连接多层叠合板材时，能让所有层的板材都与螺纹形成有效啮合，避免层间出现间隙，提升连接结构的整体刚性，沉头头部的锥面角度适配通用的沉孔加工参数，现场加工沉孔时不需要定制特殊角度的锪钻，通用工具即可完成配套的孔位加工，进一步降低了现场施工的配套成本。
