IP56防护等级MG电气接线盒结构设计

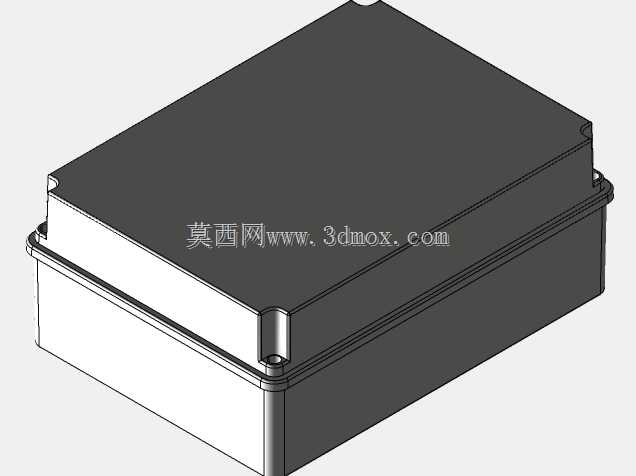

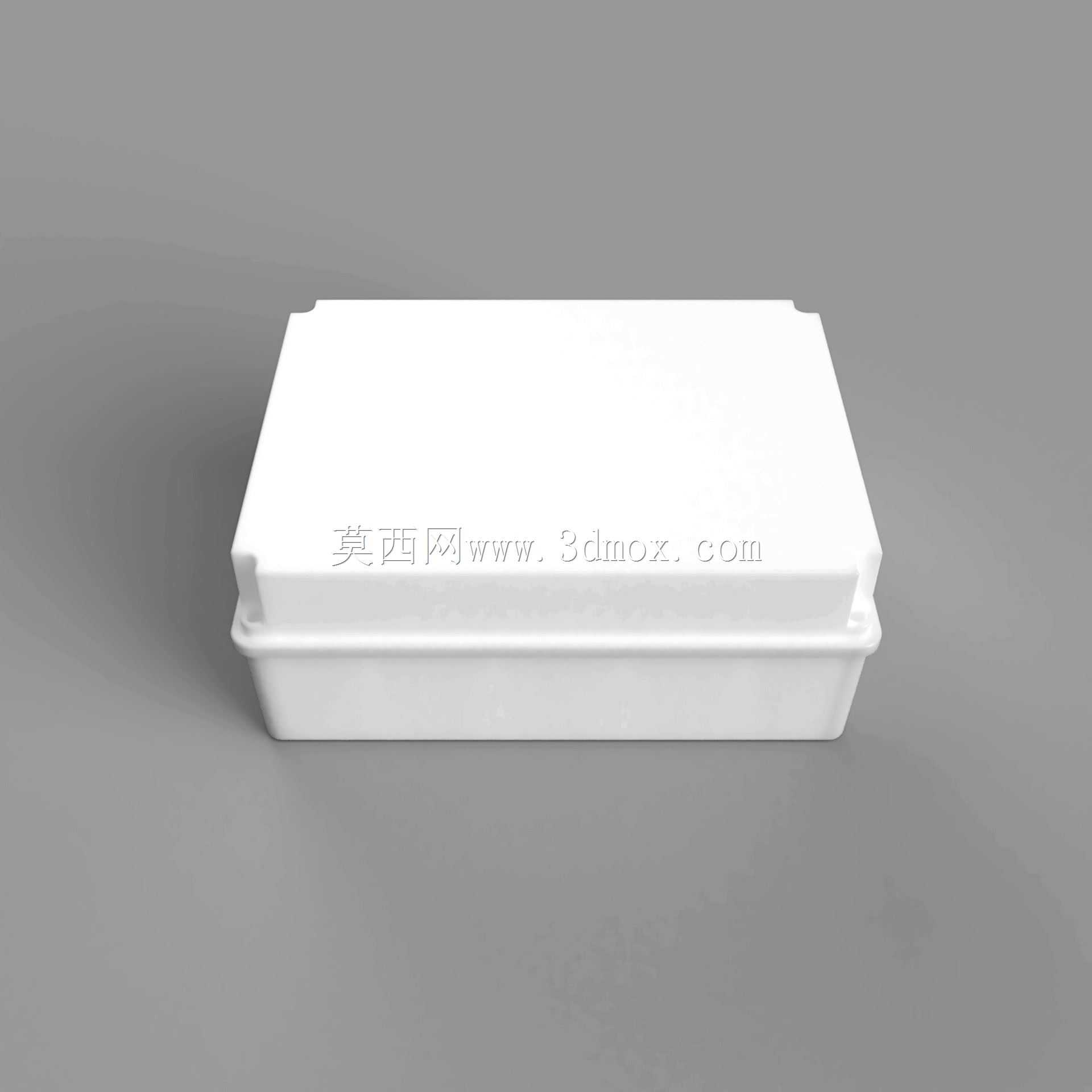

这款电气接线盒主要面向户外配电、工业现场布线、户外照明线路接驳、低压电气终端分线等场景使用，能够在多尘、短时淋水的复杂工况下为内部的线缆接头、接线端子、小型电气转接模块提供可靠的物理防护，避免外界水汽、粉尘侵入造成的线路短路、接触不良、端子锈蚀等问题，是低压电气布线系统中十分常用的防护类配套部件。在实际使用场景中，这类接线盒既可以安装在厂房外墙承载户外设备的进线转接，也可以固定在设备机架内部作为分线节点的防护载体，还能在市政景观照明、户外安防监控系统的布线环节中承担线缆接头的防护功能，适配多类低压交直流线路的接驳防护需求。产品的核心功能特性围绕密封防护与安装便利性展开，整体采用上下扣合的壳体结构，盒盖与盒身的配合面设计有连续的密封安装位，装配后可达到IP56的防护等级，既可以阻挡绝大多数粉尘进入壳体内部，也能承受各个方向的低压水柱喷射而不产生进水问题，完全满足户外常规工况的使用要求。壳体整体采用规整的长方体造型，边角做了平缓的圆弧过渡，既可以避免尖锐边角在安装过程中划伤施工人员，也能减少壳体应力集中点，提升壳体的抗冲击、抗形变能力。在设计思路上，这款接线盒优先兼顾了内部安装空间利用率与外部安装的适配性，300×220×120mm的外形尺寸预留了充足的内部容积，既可以容纳多组接线端子排，也能放置小型的中继模块、保险端子等电气元件，盒身内部预留了统一的安装柱位，无需额外打孔即可直接固定端子导轨、小型安装板等配件，大幅降低现场装配的加工工作量。从安装边界来看，这款接线盒的底部设计有嵌入式的安装固定位，安装孔位隐藏在壳体内部，不会破坏壳体整体的密封性能，安装时可根据现场需求选择壁挂固定、机架挂载等多种方式，规整的长方体外形也便于多盒并排安装，能够有效节省安装空间，适配各类紧凑的布线场景。上下壳体的扣合结构设计也充分考虑了现场维护的便利性，无需复杂工具即可完成盒盖的开启与闭合，日常检修线路时操作十分便捷，同时扣合结构配合密封件能够保证反复开合后依然维持稳定的防护性能，不会因为多次维护导致密封效果下降。
