壁装式监控摄像头可调角度安装支架

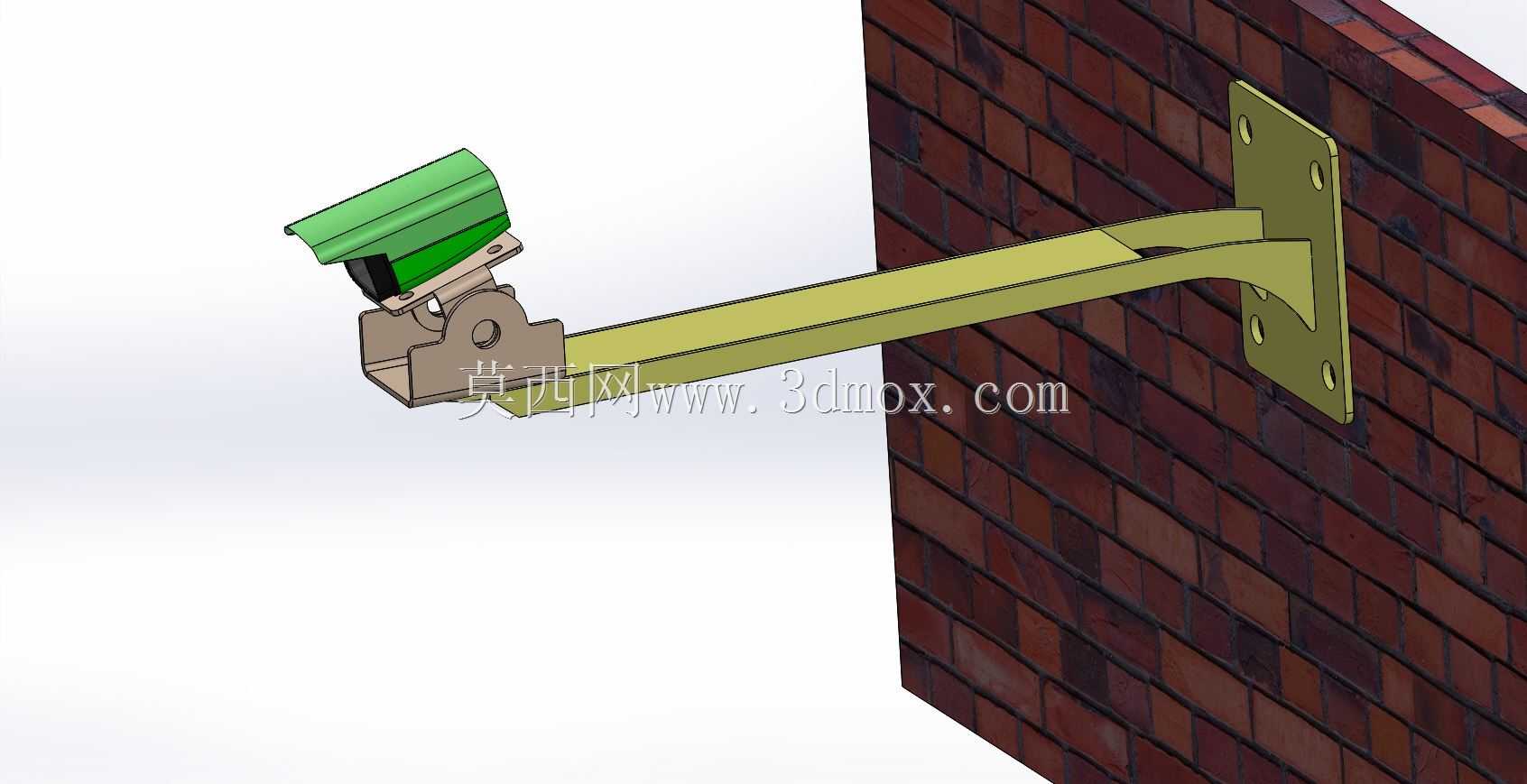

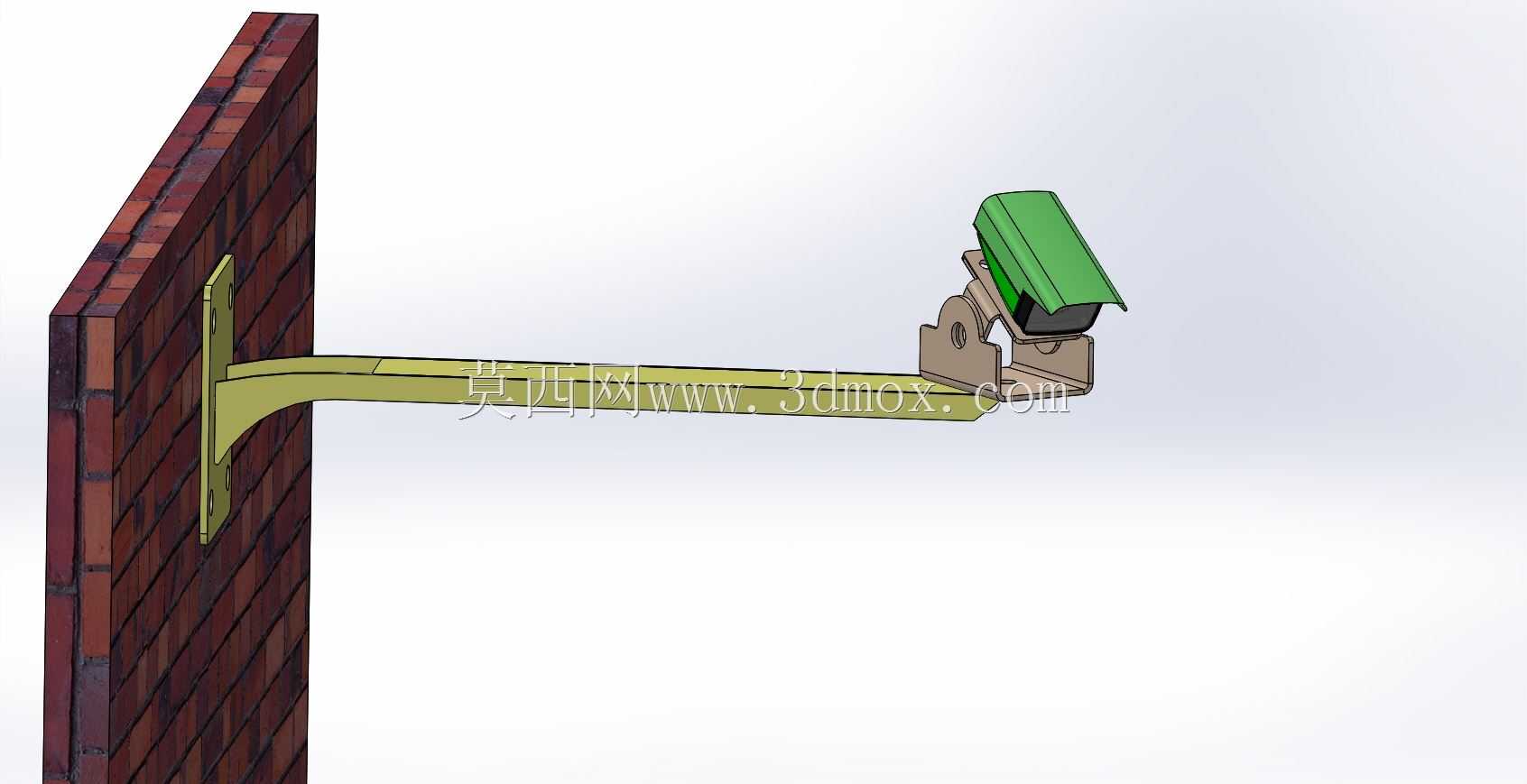

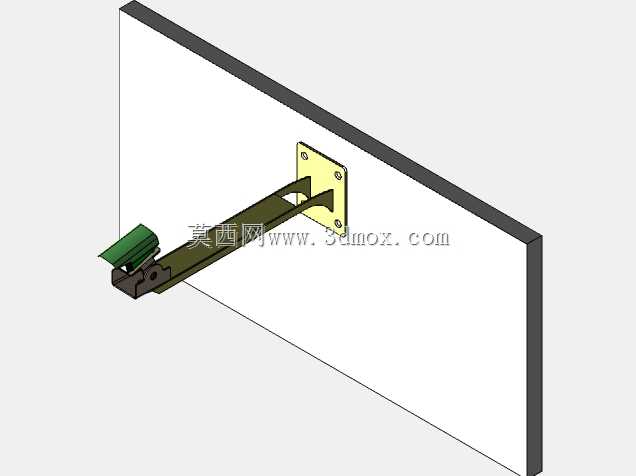

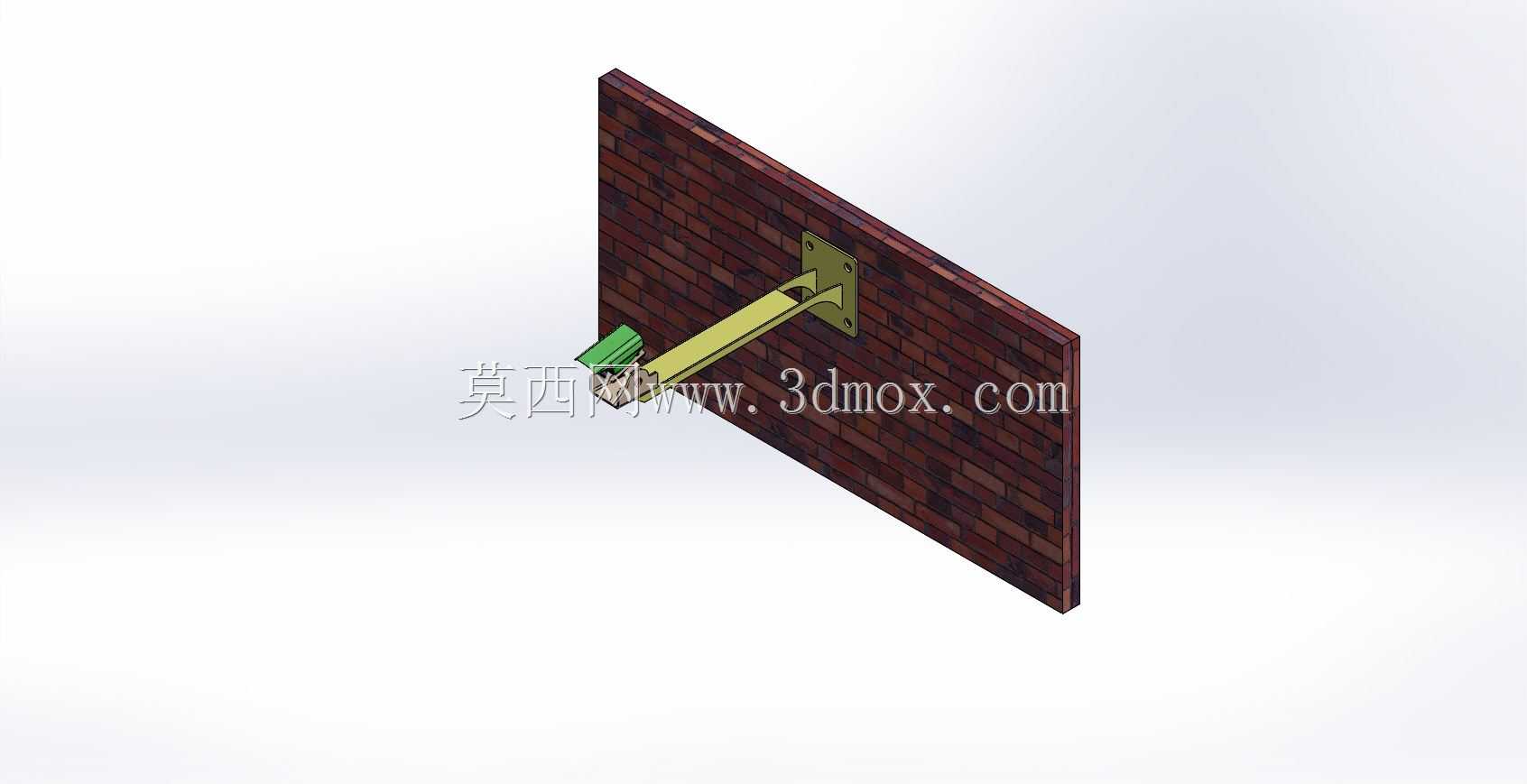

这款壁装式监控安装支架，主要应用于民用安防、商用场所视频监控系统的摄像头固定场景，可适配多数枪型室外监控摄像头的安装需求，常见于小区外墙、商铺门头、厂区周界、园区通道等需要布设固定监控点位的区域，承担摄像头与安装基面的连接承载、角度调整功能，解决监控设备安装后无法灵活调整拍摄视角、安装基面与设备适配性差的实际问题。从功能特性来看，支架整体采用弯折成型的金属长悬臂结构，末端设计有带铰接结构的摄像头连接座，可实现摄像头俯仰角度的无级调整，调整到位后可通过铰接位的锁紧结构固定角度，避免长期使用后出现视角偏移；靠墙端为方形安装法兰盘，盘面上预留四个对称分布的安装孔位，可适配膨胀螺栓直接固定在砖砌墙面、混凝土墙面等硬质建筑基面上，法兰盘与悬臂之间做了弧形过渡加强结构，可提升悬臂的承重能力，避免悬臂长期承重出现下垂变形。从设计思路来看，这款支架优先考虑室外使用的结构稳定性，悬臂采用长直型等截面结构，在保证足够伸出长度的同时控制整体自重，减少墙面安装位的承重负荷；铰接连接座采用抱合式锁紧结构，既保证角度调整的顺滑度，又能在锁紧后提供足够的夹持力，抵御室外大风等外力对摄像头位置的影响；整体结构无复杂异形构件，加工成型难度低，适合批量冲压弯折生产，同时表面做了防锈涂装处理，可适应室外日晒雨淋的使用环境，降低长期使用的锈蚀风险。从安装边界来看，支架悬臂伸出长度可满足摄像头避开墙面遮挡物的需求，安装时法兰盘需贴合平整基面，四个安装孔需对应打入膨胀螺栓确保固定牢固，铰接位调整角度时需先松开锁紧件，调整至目标监控视角后再完全锁紧，避免设备坠落；支架整体承重范围可覆盖常规民用枪型监控摄像头的重量，安装后悬臂下方无多余突出结构，不会对监控画面造成遮挡，同时悬臂的走线空间可容纳摄像头的供电与信号线，实现线路隐藏布设，提升安装后的整体整洁度。
