M24规格吊环起重连接部件结构设计

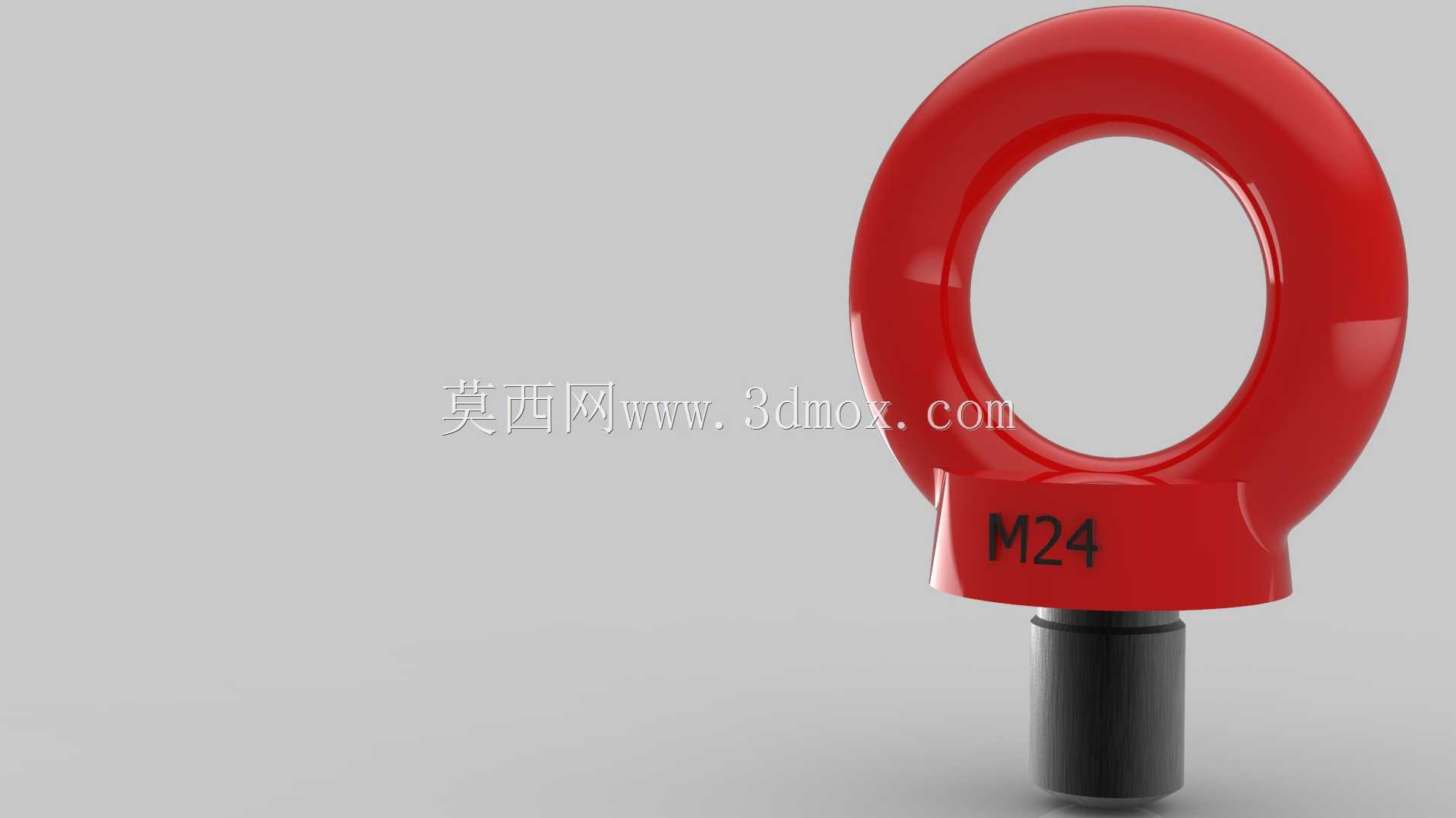

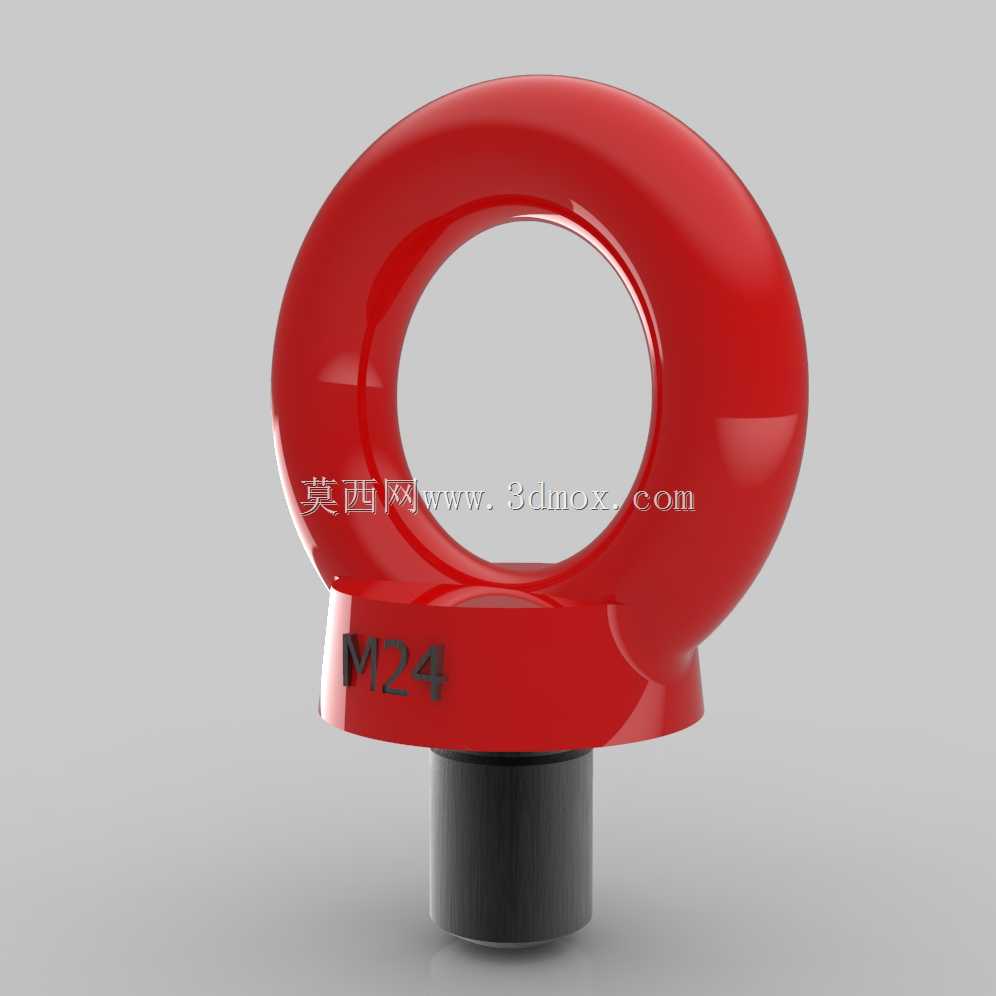

本次呈现的是一款M24规格的吊环起重连接部件，这类部件广泛应用于机械制造、物流吊装、设备装配、重型工件转运等多个工业场景，是起重吊装作业中不可或缺的受力连接件，主要用于在被吊物件上构建稳定的起吊受力点，配合吊钩、卸扣、钢丝绳索具完成各类重型工件、设备整机、加工模组的垂直起吊、短距离移位、工位转序等作业，也可作为设备本体上的永久吊装点位，方便设备后续安装、检修、移位时的索具挂接。

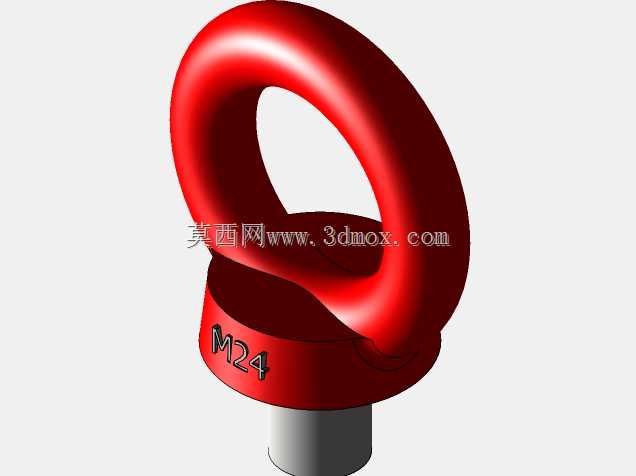

从功能特性来看，这款吊环采用一体式环体加螺纹柱的经典结构，上部的环形吊耳部分做了大圆弧过渡的流线型设计，环体内壁光滑无棱角，能够避免索具挂接后出现应力集中割损绳索的问题，同时足够宽的环体内腔可以适配不同直径的卸扣、吊钩以及钢丝绳套，挂接操作便捷，作业时索具可以在环体内小幅度自适应调整角度，降低侧向受力带来的结构损伤风险。下部的M24外螺纹柱为标准公制粗牙螺纹，螺纹精度满足通用紧固件配合要求，能够直接拧入带有对应内螺纹孔的工件、设备基座上，安装后连接强度可靠，可承受额定范围内的垂直起吊拉力，螺纹根部与环体衔接处做了加厚的过渡凸台设计，能够分散螺纹连接处的受力，避免应力集中导致的螺纹断裂、根部开裂问题。

在设计思路上，这款吊环完全围绕起重作业的受力需求展开，整体采用对称式结构设计，保证起吊时受力均匀，不会出现偏载带来的额外力矩；环体截面采用圆润的椭圆形截面，相比方形截面能够大幅降低与索具接触时的压强，减少索具磨损，同时也能提升环体自身的抗弯折、抗拉伸性能；表面做了光滑的曲面处理，没有尖锐的棱角、毛刺，既可以避免作业时划伤操作人员，也能减少应力集中点，提升部件的疲劳强度，适配反复拆装、频繁使用的作业场景。

从安装边界与尺寸适配来看，这款吊环的螺纹柱为标准M24规格，适配所有加工有M24公制粗牙内螺纹的安装基面，安装时需要保证螺纹拧入深度达到设计要求，确保螺纹啮合长度足够承受额定载荷；环体的外径尺寸经过合理设计，既保证了足够的结构强度，也不会因为体积过大影响周边部件的布局，安装后环体与安装基面之间留有足够的间隙，方便索具的穿入与挂接；整体结构紧凑，在满足额定起重载荷要求的前提下尽可能控制了自身重量，不会给被吊物件增加过多的额外负载，同时一体式的结构设计没有额外的活动拼接部件，不存在装配松动、零件脱落的风险，作业可靠性更高，能够在各类常规工业吊装场景下长期稳定使用。
