双筒铰接式机械安装固定支撑座

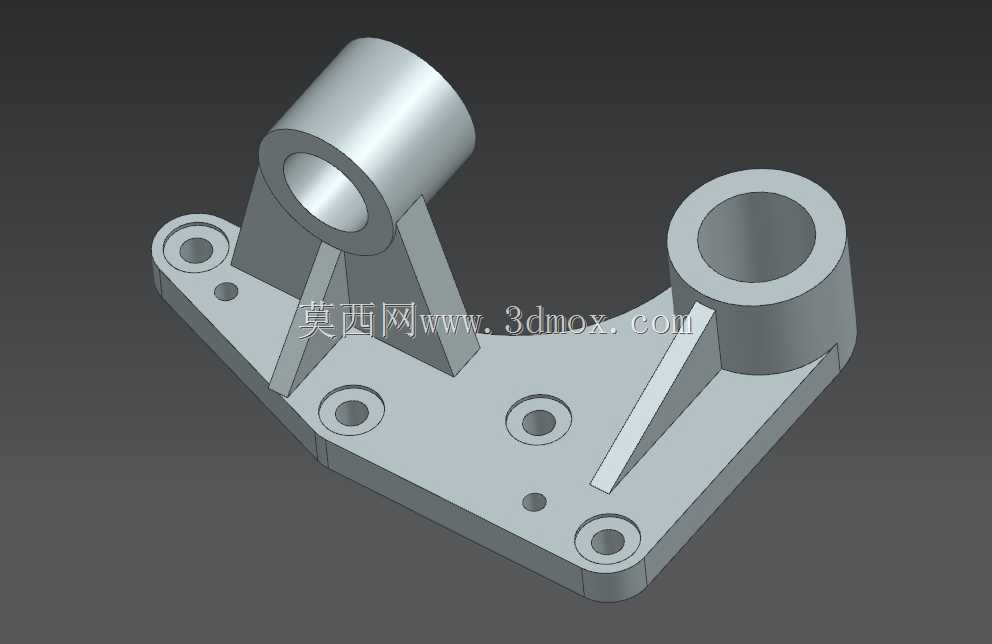

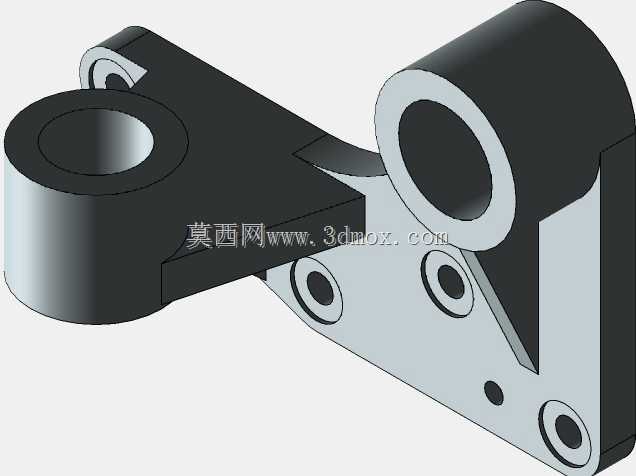

该支撑构件主要应用于工业传动系统、轻型自动化设备机架、小型动力单元的安装定位场景，可作为两根平行布置的铰接轴类部件的承载基座，同时为相邻的传动杆件、导向组件提供稳定的安装基准，在轻工机械、输送设备、小型专用作业装置的结构中承担载荷传递与部件定位的核心作用。构件整体采用一体化铸造成型后机加工的工艺路线设计，主体为带不规则轮廓的平板安装底座，底座上方通过两个变截面三角加强筋分别支撑两个轴线平行的筒状铰接套，两个铰接套存在明确的高度差与水平间距，可适配不同安装高度的铰接轴需求，避免相邻运动部件在动作过程中发生干涉。底座平面上分布有多个不同孔径的安装孔，其中四个带沉台的通孔分布在底座外缘位置，用于穿装螺栓将整个支撑座固定在设备的安装基准面上，沉台设计可让螺栓头完全埋入构件内部，避免突出的螺栓头与周边运动部件发生剐蹭；底座中部的两个小尺寸光孔用于定位附属的限位挡片或传感器安装支架，最小的工艺孔用于加工过程中的装夹定位，也可作为穿装细小线束的过孔使用。两个筒状铰接套的内孔为精加工面，可与配套的铰接轴形成间隙配合，内孔端面预留有挡圈安装槽位，可对穿装的铰接轴进行轴向限位，避免轴件在往复摆动过程中发生轴向窜动；连接铰接套与底座的加强筋采用变厚度设计，在靠近铰接套根部位置厚度更大，可有效承载铰接部位传递的径向载荷与弯矩，避免长期受载后出现根部开裂的问题，筋板与底座、筒套的连接处均设计有工艺圆角，可减少应力集中，提升构件的抗疲劳性能。构件的整体安装边界充分考虑了紧凑型设备的内部空间需求，底座轮廓避开了周边常见的管线、相邻构件的布置空间，两个铰接套的外圆直径经过优化，在保证壁厚满足强度要求的前提下尽可能缩小外形尺寸，减少对周边运动部件的空间占用。该支撑座可同时承担两个铰接点的承载功能，替代传统的多个独立支撑座拼接的安装方案，可有效减少设备的装配零件数量，降低装配累计误差，提升铰接部位的位置精度，同时一体化的结构具备更好的刚性，在承受交变载荷时形变量更小，可有效提升配套铰接部件的运行稳定性，延长轴套类易损件的使用寿命。
