十字轴式万向联轴器传动结构设计

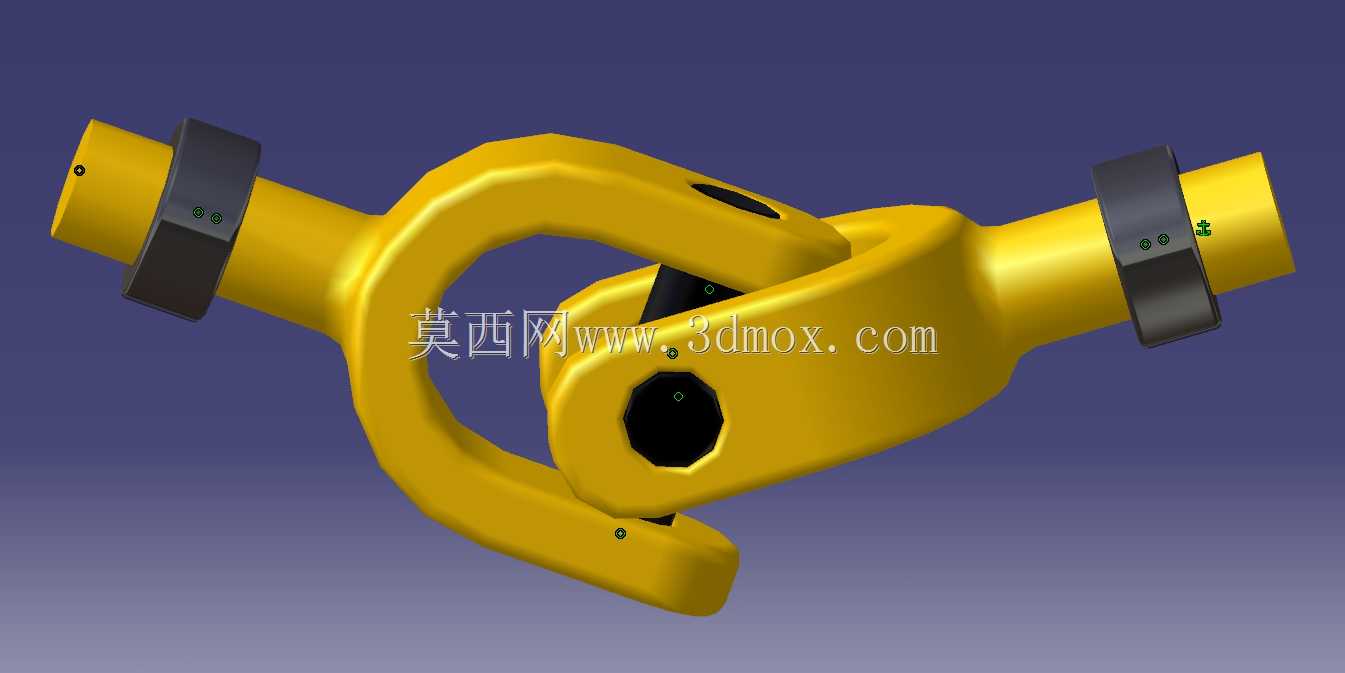

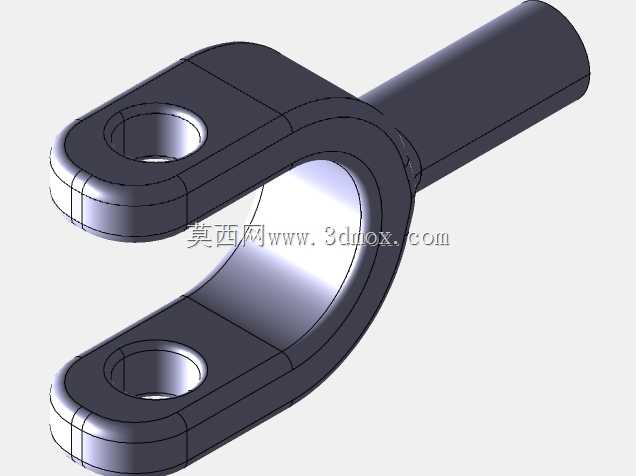

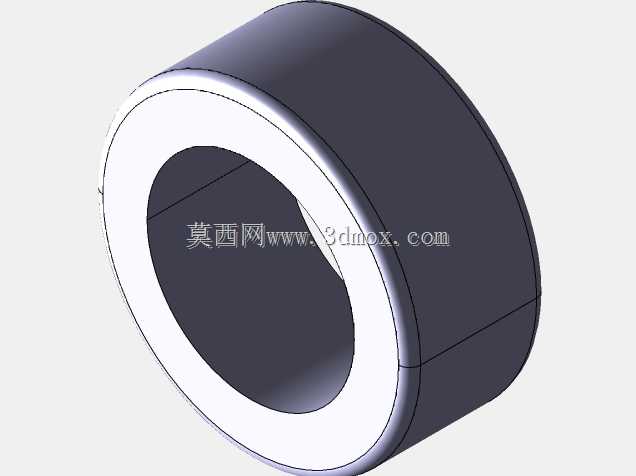

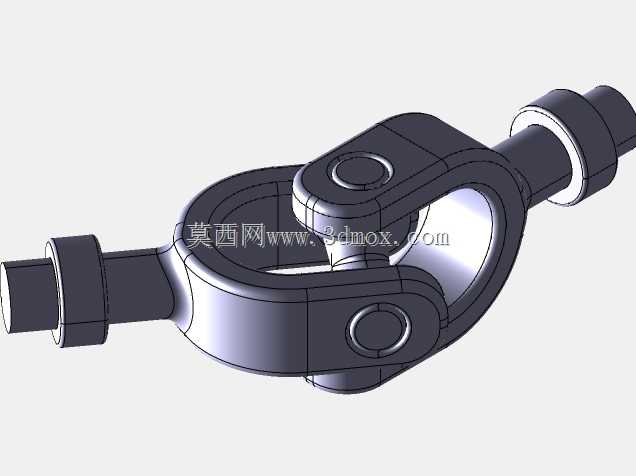

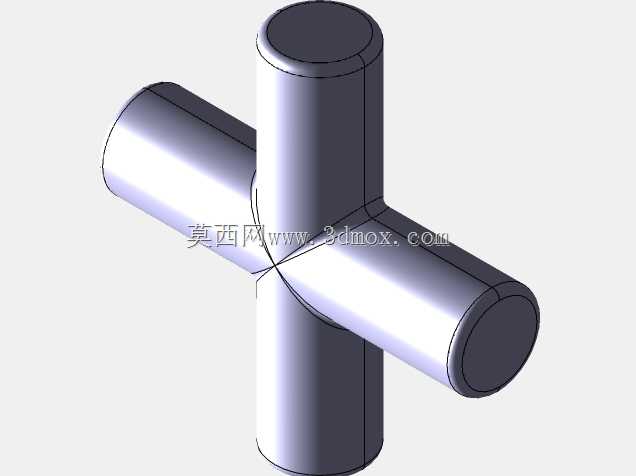

该传动结构为十字轴式万向联轴器，是机械传动系统中用于补偿两轴轴线偏移的核心连接部件，广泛应用于存在轴线夹角、径向偏移或轴向窜动的动力传输场景，常见于工程机械传动链路、农用设备动力输出端、工业输送线驱动单元以及重型车辆的传动系统中，能够在两轴无法实现严格对中的工况下稳定传递旋转扭矩，避免刚性连接带来的轴系附加载荷、轴承磨损加剧甚至轴件断裂的问题。从功能特性来看，该结构依靠十字轴作为中间铰接件，实现两端叉形接头的多自由度相对转动，可在两轴存在一定角度偏差的工况下持续传递动力，相较于刚性联轴器，其对安装误差的容忍度更高，同时能够缓冲传动过程中的小幅冲击载荷，适配转速波动较小的中低速重载传动场景。设计过程中，首先围绕额定传动扭矩需求确定十字轴的轴颈直径与叉体的壁厚参数，叉体采用闭合式环形叉形结构，保证铰接部位的结构强度，避免大扭矩传递下叉体出现张开变形；两端的轴头采用圆柱轴段搭配锁紧卡箍的结构，安装时可直接插入配套的连接轴套，通过卡箍上的紧固件实现轴向锁紧，无需额外加工复杂的键槽连接结构，降低配套轴件的加工难度，同时卡箍结构可适配一定范围内的轴径公差，提升安装适配性。外形方面，整体结构沿传动轴线对称布置，中间铰接部位的环形轮廓避免了转动过程中与周边部件的运动干涉，两端轴头的长度经过匹配设计，既保证足够的插接配合长度以传递额定扭矩，又控制整体轴向尺寸，适配安装空间紧凑的传动舱体布局；十字轴与叉体的铰接部位预留了润滑介质存储空间，可在装配时填充润滑脂，降低铰接面的转动磨损，延长部件的维护周期。安装边界上，需保证两端连接轴的轴线夹角处于设计允许的偏角范围内，避免超角度使用造成十字轴轴颈的异常磨损，同时轴头插接深度需达到设计要求，保证卡箍锁紧后轴头与连接轴套的配合面足够传递工作扭矩，避免传动过程中出现轴头滑脱的风险。
