小型开关电源PSU模块结构设计

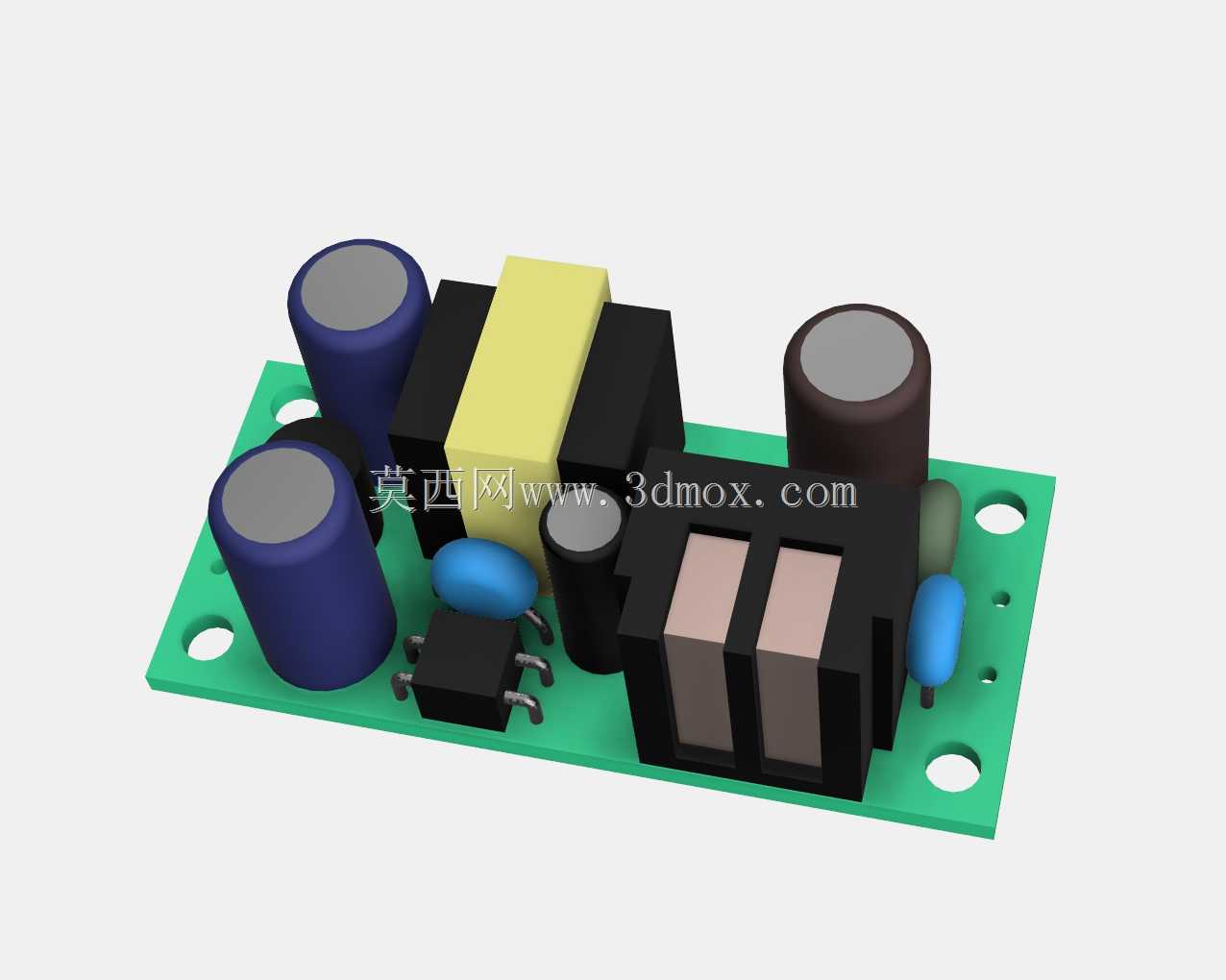

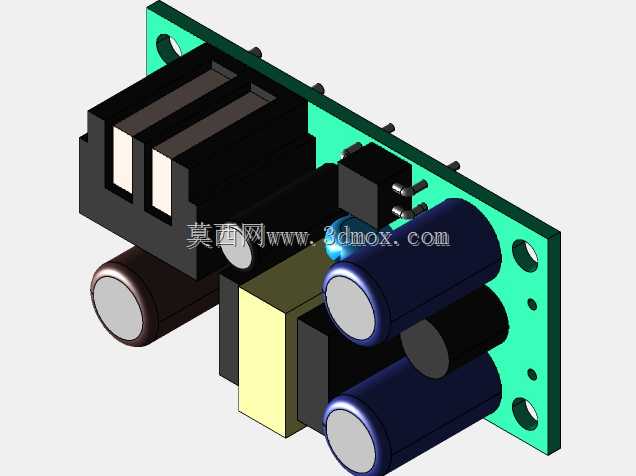

该电源模块主要面向小功率低压供电场景设计，可广泛应用于消费类电子供电、小型工控设备辅助供电、智能家居内置电源、物联网终端设备供电等场景，能够将交流市电转换为稳定的低压直流输出，为后端负载提供持续可靠的电力供给。模块采用直插式PCB板载设计，整体布局遵循开关电源的常规布线逻辑，输入端布置高压滤波电容与整流器件，中部布置变压器与功率开关器件，输出端布置低压滤波电容与稳压元件，高低压区域通过开槽与元件排布实现物理隔离，有效降低高压串扰风险，提升电路运行稳定性。PCB板采用绿色环氧玻纤基材，板边预留四个对称安装孔，可通过螺丝直接固定在设备壳体的安装柱上，安装孔位间距适配多数小型设备的内部安装空间，无需额外设计转接固定结构，能够快速集成到各类终端设备内部。板载元件排布紧凑，电解电容采用立式贴板安装，高度控制在合理范围内，避免占用过多垂直安装空间，变压器采用灌封式结构降低工作噪音，安规电容与共模电感布置在输入端，能够有效抑制电网侧的电磁干扰，同时降低模块自身对外的电磁辐射，满足常规电子设备的EMC设计要求。设计过程中充分考虑元件的散热需求，功率器件预留足够的铺铜区域辅助散热，元件之间保留合理的安全间距，避免高压区域出现爬电距离不足的问题，输入输出端的接线位置预留充足的操作空间，方便生产过程中的焊接与线束连接。模块整体外形规整，无突出的异形结构，能够适配各类封闭壳体的内部安装空间，在有限的体积内实现完整的AC-DC电源转换功能，无需额外搭配外围元件即可独立工作，可有效缩短终端设备的电源部分开发周期，降低小功率供电方案的设计成本。
