PZEM-004Tv3功率计电路板结构设计

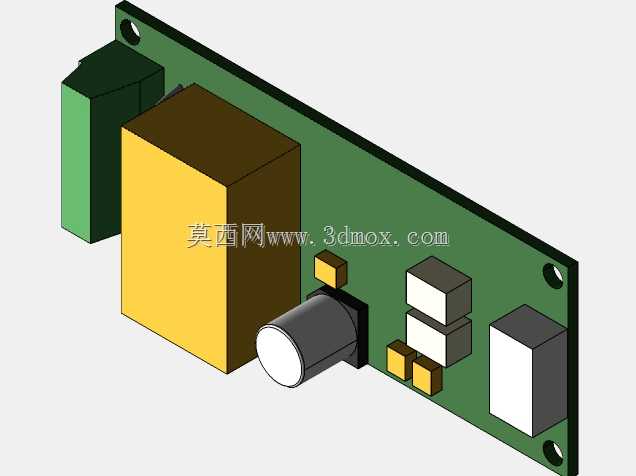

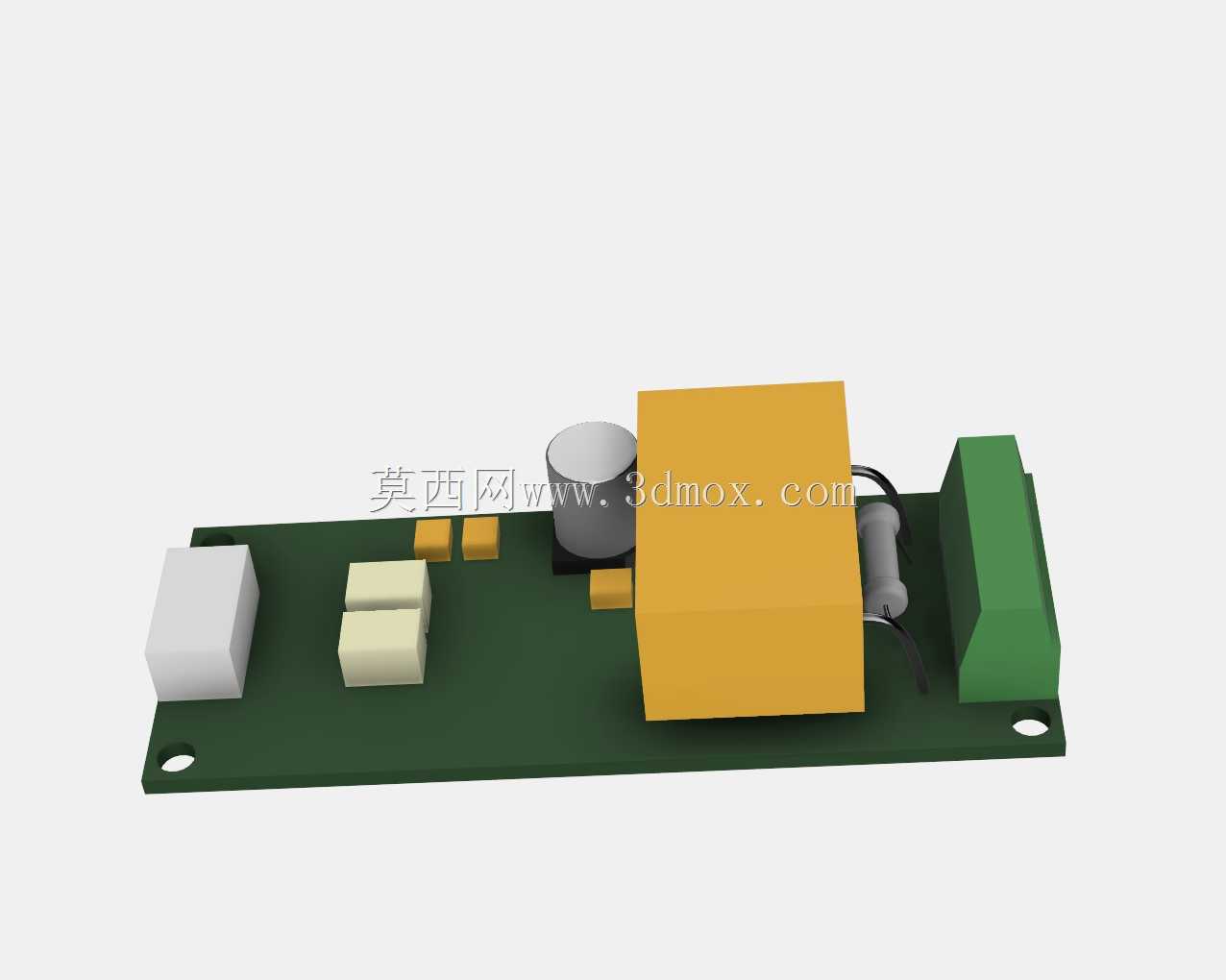

这款功率计电路板主要面向民用及小型工业场景的电力参数监测需求，可适配交流用电回路的电压、电流、功率等核心电参量采集场景，常见于家庭用电能耗统计、小型设备功耗检测、配电支路负载监控等实际使用场景，能够为用户提供实时的用电数据支撑，帮助使用者掌握线路运行状态，排查异常耗电、过载等用电隐患。在实际使用中，该功率计可直接串入被测交流回路，无需额外复杂的外接采样组件，板载集成的采样、运算、通讯相关元器件可独立完成电参量的采集与换算，既可以搭配显示模块实现本地数据读取，也可以通过外接通讯端口将数据上传至后台监测系统，适配不同场景下的电力监测需求。本次设计围绕板载核心元器件的实际尺寸完成结构还原，对板上搭载的大体积元器件逐一进行了外形建模，包括主功能模块、电解电容、接线端子、接插件、被动元器件等，还原了各元器件在PCB板上的实际排布位置与相对高度关系，能够直观呈现整块电路板的装配完成状态。设计过程中充分考虑了实际安装的边界需求，预设电路板底部带有2.5毫米高度的销钉结构，可在装配时快速定位到配套壳体或安装基座的对应定位孔中，降低装配对位的难度，同时避免电路板底部与安装面直接接触，预留出足够的安全绝缘间隙；电路板顶部最高的被动件高度约为3毫米，在进行外壳适配设计时，可直接参考该高度预留内部装配空间，无需额外测量元器件突出高度，大幅缩短配套结构的设计周期。整块电路板采用长条形平板式布局，接线端子布置在板体边缘位置，方便外部线缆的接入操作，不同功能的元器件按照信号流向分区排布，既减少了信号之间的相互干扰，也让整体板型结构更加规整，便于在各类紧凑的安装空间内完成固定装配，适配嵌入式安装、导轨安装等多种不同的安装方式。
