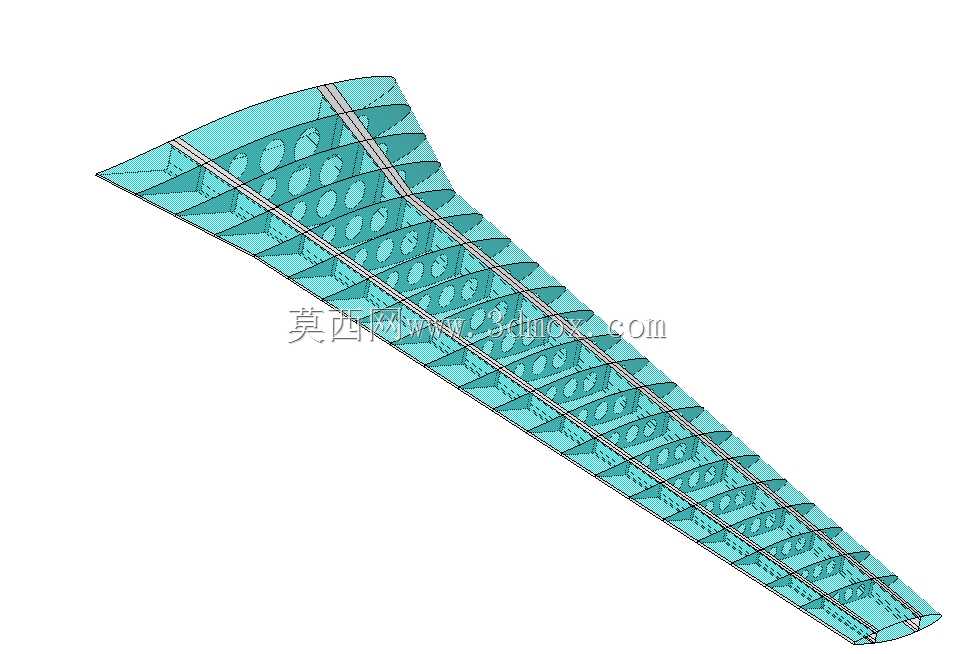

公务机机翼内部承力结构有限元分析模型

该模型聚焦公务机机翼的核心承力体系搭建，面向通用航空飞行器结构研发、力学性能验证场景，可直接用于机翼结构的静力学、动力学仿真分析环节，为公务机机翼的结构选型、材料匹配、强度校核提供精准的三维结构支撑。在实际公务机运行过程中，机翼需要承担飞行过程中的气动升力、机身传递的集中载荷、燃油存储的分布载荷以及起降阶段的冲击载荷，是保障飞行安全的核心结构部件，该模型完整还原了机翼从翼根到翼梢的完整传力路径，覆盖了公务机机翼实际服役过程中的全部受力传递逻辑。从功能特性来看，模型完整复现了机翼内部的多组翼肋、纵向贯通翼梁、上下蒙皮的组合结构，其中翼肋承担维持机翼翼型轮廓、将蒙皮承受的气动载荷传递至翼梁的作用，沿机翼展向按载荷分布梯度设置不同间距，翼根区域翼肋排布更密以适配更高的载荷传递需求，翼梢区域翼肋间距逐步放大以控制结构重量；纵向翼梁作为机翼的主承力构件，沿机翼展向贯通布置，承担机翼的主要弯曲载荷与剪切载荷，模型中翼梁的腹板、缘条结构均做了精细化还原，可直接用于提取不同工况下的应力分布数据；上下蒙皮与翼肋、翼梁形成封闭的盒段结构，既承担局部气动载荷，也参与机翼整体的弯曲受力，模型中蒙皮与内部骨架的连接边界完全按照实际装配逻辑设置，可准确模拟装配后的结构受力状态。在设计思路上，该模型完全遵循航空结构设计中的等强度设计原则，沿机翼展向从翼根到翼梢，结构件的厚度、排布密度随载荷梯度逐步降低，翼根区域作为机翼与机身连接的关键部位，结构件尺寸更大、连接节点更密集，可有效将机翼承受的全部载荷平顺传递至机身主承力框；翼梢区域结构更轻薄，在满足强度要求的前提下尽可能降低结构重量，匹配公务机对减重、航程提升的核心需求。从安装边界来看，模型还原了翼根端的连接接口形式，接口位置、尺寸完全匹配公务机机身侧的主承力框安装点位，可直接用于机翼与机身对接环节的装配干涉检查、连接强度校核；模型整体沿展向的尺寸比例、翼型弦长变化完全符合主流中型公务机的机翼尺寸参数，翼型剖面选用成熟的超临界翼型，适配高亚音速飞行的气动需求，模型内部预留的燃油箱空间、系统管路走线路径也完全贴合公务机的实际布置需求，可支撑多学科协同的仿真分析工作。
