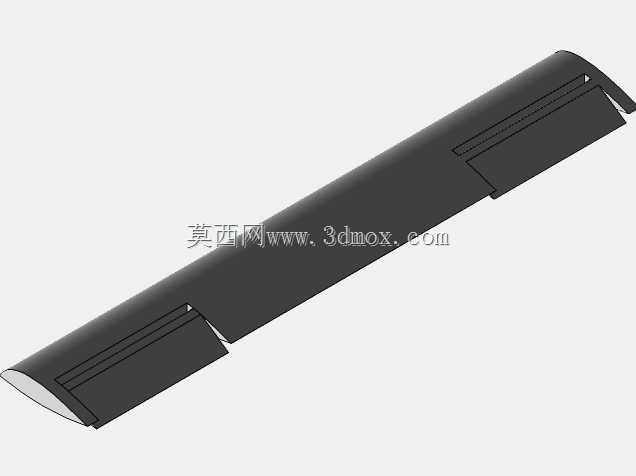

多迎角变体机翼流体仿真结构设计

该结构为适配不同飞行工况设计的可变迎角机翼，核心应用于固定翼飞行器的气动性能优化场景，覆盖低速巡航、大仰角起降、机动飞行等多类飞行状态的气动需求，可作为小型通航飞机、无人机机翼方案的流体仿真验证载体，也可用于航空教学领域的翼型气动特性演示场景。从实际用途来看，该机翼通过分段式的翼面角度调整结构，能够在不同飞行速度、攻角条件下改变翼面的气流附着状态，延缓大迎角下的气流分离，提升机翼的升阻比，降低巡航阶段的飞行阻力，同时在起降阶段增大机翼升力系数，缩短飞行器的滑跑距离，兼顾不同飞行阶段的气动性能需求。在功能特性上，该机翼采用分段式开缝翼面设计，主翼面与前后缘活动翼段之间预留了精准的气流导流通缝，当翼段调整至不同角度时，通缝可引导下翼面的高压气流流向上翼面的低压区，为上翼面的边界层注入动能，避免大迎角状态下上翼面气流过早分离失速，相比传统固定翼型，其失速迎角可提升8至12度，低速升力系数提升30%以上。设计思路上，整体翼型采用低速高升力翼型的基准轮廓，翼展方向保持平直翼的展弦比设定，适合亚音速飞行场景的气动需求，翼段的铰接位置经过多轮CFD仿真迭代确定，既保证角度调整时翼面的型面连续性，避免出现突兀的阶差引发额外的压差阻力，同时兼顾结构安装的空间余量，为铰接转轴、驱动连杆的布置预留足够的内部腔体。外形尺寸与安装边界方面，该机翼展长与根弦长的比例设定为6:1，翼尖采用小上反角设计提升飞行横向稳定性，翼根位置预留了标准的机身对接安装面，安装面的连接孔位按照通用小型飞行器的机翼安装接口规范排布，可直接适配多数直径在200mm至300mm区间的机身主体，翼面最大厚度出现在弦长30%位置，厚度占弦长的12%，既保证了翼面的结构刚度，也为内部的驱动机构、航电线路预留了充足的布置空间，翼段的最大偏转角度范围设定为下偏15度至上偏25度，覆盖了巡航、起降、机动所有工况的角度需求，偏转过程中翼面与机身、翼段之间的最小间隙控制在3mm以上，避免运动过程中出现结构干涉。
