包氏网纹滚花加工刀具结构设计

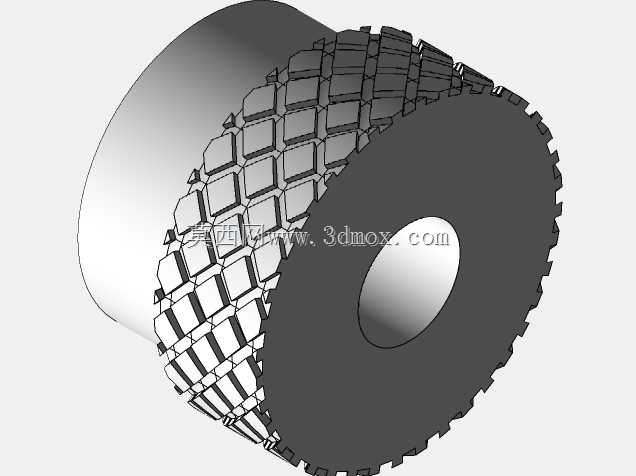

这款包氏滚花刀具主要应用于金属切削加工领域的表面纹理成型工序，常见于普通车床、数控车床以及专用滚花设备的配套装夹使用场景，核心用途是在金属工件外圆柱面加工出均匀一致的网纹压花结构，这类网纹结构普遍出现在五金工具手柄、机械调节旋钮、紧固件连接位、量具握持段等部位，既可以提升部件握持时的摩擦力，避免操作过程中出现打滑脱手的问题，也能在过盈配合装配场景中提升连接面的咬合紧密度，同时兼具一定的外观装饰作用。从功能特性来看，该滚花刀采用一体式轮体结构设计，轮面排布的交错凸棱在滚压过程中可以同步完成两个方向的纹路成型，相比单轮直纹滚花的分次加工方式，能够大幅降低工件装夹定位的累计误差，保证网纹格子的均匀规整，轮体边缘做了断续齿形设计，滚压接触时可以逐步释放材料挤压应力，减少工件表面出现起鳞、毛刺、变形的概率，适配钢、铝、铜、工程塑料等多种材质的外圆滚压作业。在设计思路上，这款滚花刀充分考虑了实际加工中的受力特性，轮体中心设置标准安装通孔，可匹配常规滚花刀杆的销轴装夹尺寸，轮体厚度经过优化，既保证足够的滚压接触宽度覆盖常规加工需求，又避免过宽轮体带来的过大滚压力导致机床负载超标；轮面的凸棱角度、齿距经过反复校核，滚压成型的网纹深度均匀，纹路清晰，不会出现乱纹、断纹的问题，轮体的工作端面做了倒角过渡，避免进刀时刮伤工件非加工表面。从安装边界来看，该滚花刀的中心通孔直径适配行业通用的滚花刀杆销轴尺寸，轮体外径符合常规车床刀架的装夹行程范围，安装时只需将轮体穿入刀杆销轴并锁紧限位结构，调整刀架高度使轮体中心与工件回转中心等高即可完成装夹，无需额外定制非标刀座，能够直接替换同规格的常规滚花轮使用，适配绝大多数中小型车床的加工空间，不会出现轮体与卡盘、刀架发生干涉的问题。滚压作业时只需根据工件材质调整合适的进刀压力与主轴转速，即可一次走刀完成整段外圆的网纹加工，加工出的网纹表面粗糙度稳定，纹路一致性好，能够满足五金零件、工具配件、仪器部件等多类产品的表面滚花加工要求，有效提升加工效率与成品合格率。
