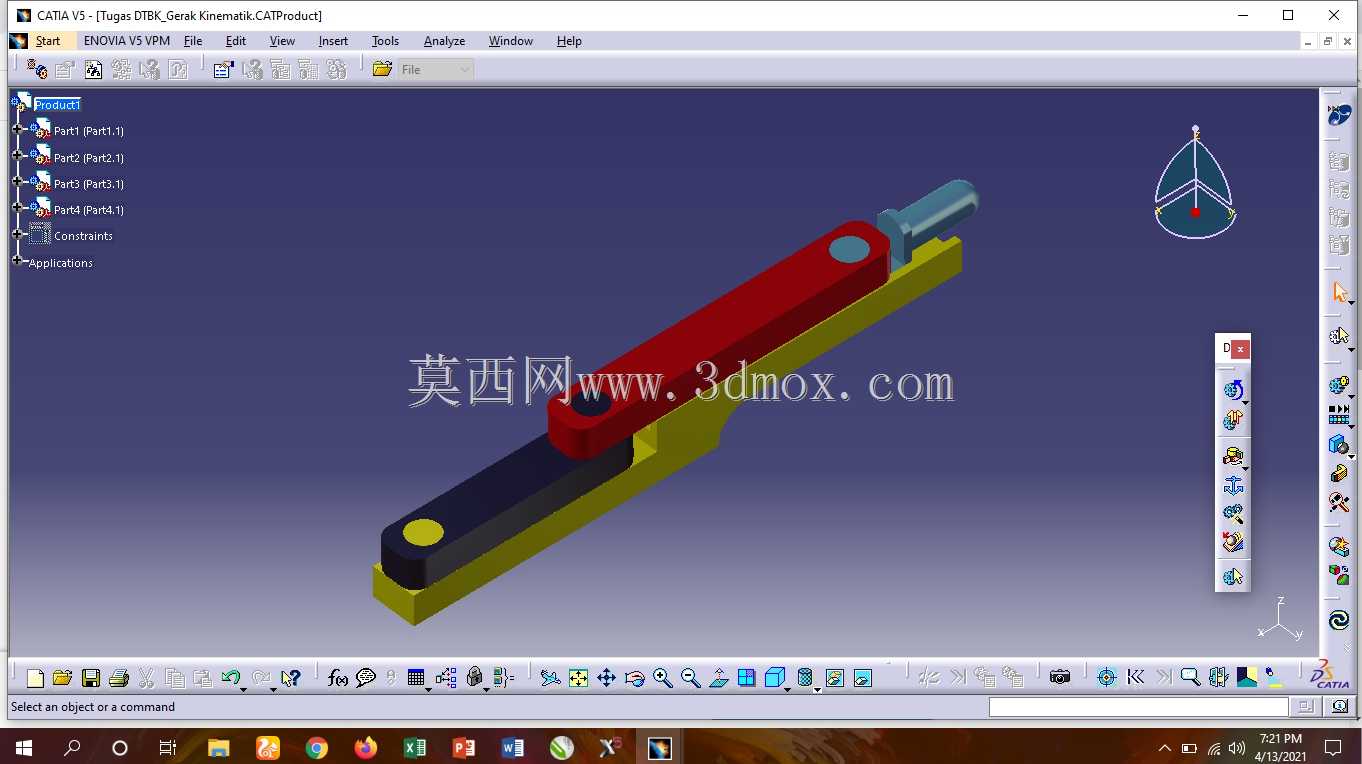

双摇杆联动曲柄滑块运动机构

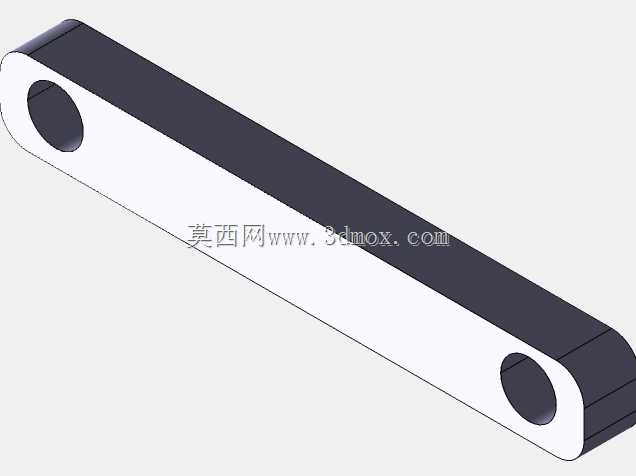

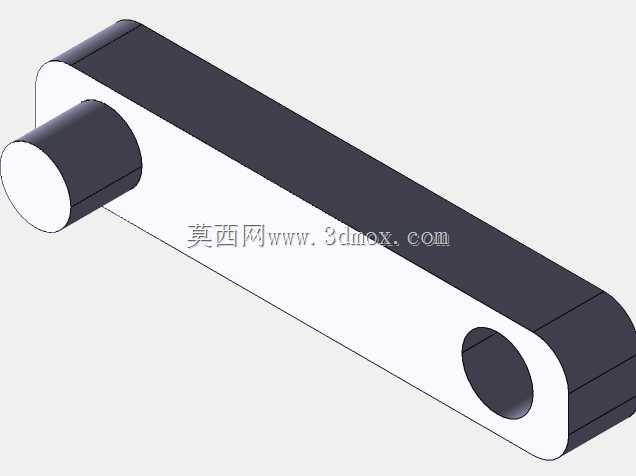

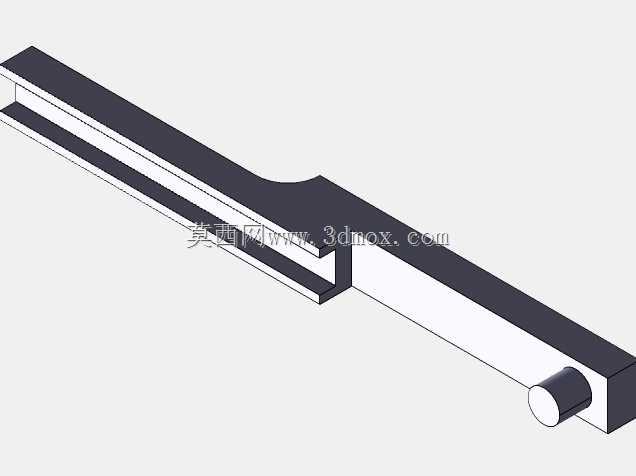

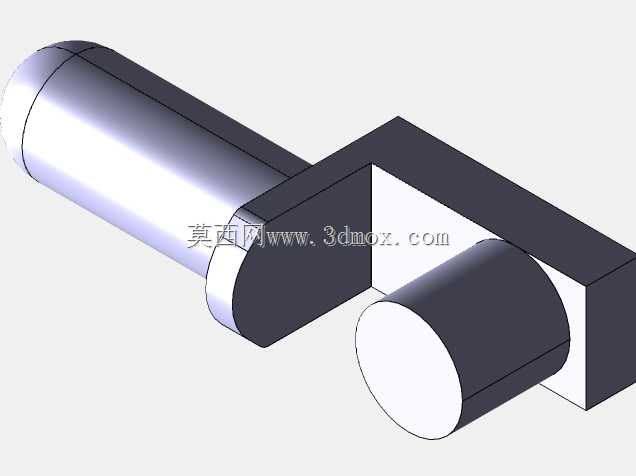

该机构是典型的平面连杆传动构件，广泛应用于轻工自动化生产线、物料推送工位、小型冲压进给单元以及内燃机配气机构等场景中，核心作用是将主动件的回转运动精准转化为从动件的往复直线运动，或是反向将直线推送动作转化为定轴回转输出，可适配不同节拍的工位动作需求，在需要稳定往复位移输出的机械结构中承担核心传动功能。从功能特性来看，该机构采用双段铰接连杆搭配滑动基座的结构设计，长连杆与短连杆通过圆柱销轴实现铰接配合，铰接处预留了标准的转动间隙，既保证连杆摆动过程无卡滞，又能有效降低铰接面的磨损速率，延长构件的连续运行寿命；滑动基座部分采用导向槽与滑块配合的结构，滑块与连杆末端铰接，可沿着基座的导向方向做稳定的直线往复运动，导向槽的限位设计可避免滑块运行过程中出现偏摆、窜动问题，保证运动输出的位置精度。在设计思路上，该机构优先考虑运动过程的死点规避与传动效率平衡，通过调整两段连杆的长度比例、铰接点的相对位置，将机构的传动角控制在合理区间内，避免运行过程中出现传动自锁问题，同时让机构的压力角处于最优范围，降低主动件驱动所需的扭矩输入，减少动力损耗。外形尺寸方面，该机构整体呈长条形布局，横向安装长度适配常规小型工位的安装空间，纵向高度不占用过多垂直安装空间，安装边界预留了标准的固定孔位，可直接通过螺栓固定在设备安装基板上，不需要额外设计定制转接支架；各铰接销轴采用标准直径规格，后期维护更换配件时可直接选用通用标准件，降低运维成本。机构的各构件棱边均做了倒角处理，既避免装配过程中锐边划伤操作人员，也能减少构件应力集中问题，提升整体结构强度，滑动接触面预留了润滑脂加注空间，可定期加注润滑介质降低滑动摩擦阻力，保证机构长期运行的稳定性。
