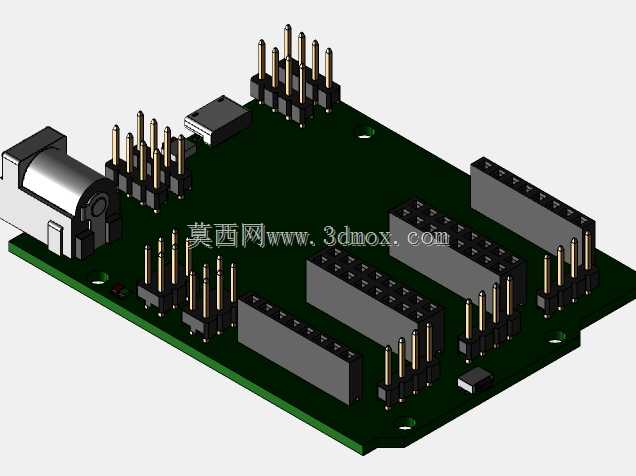

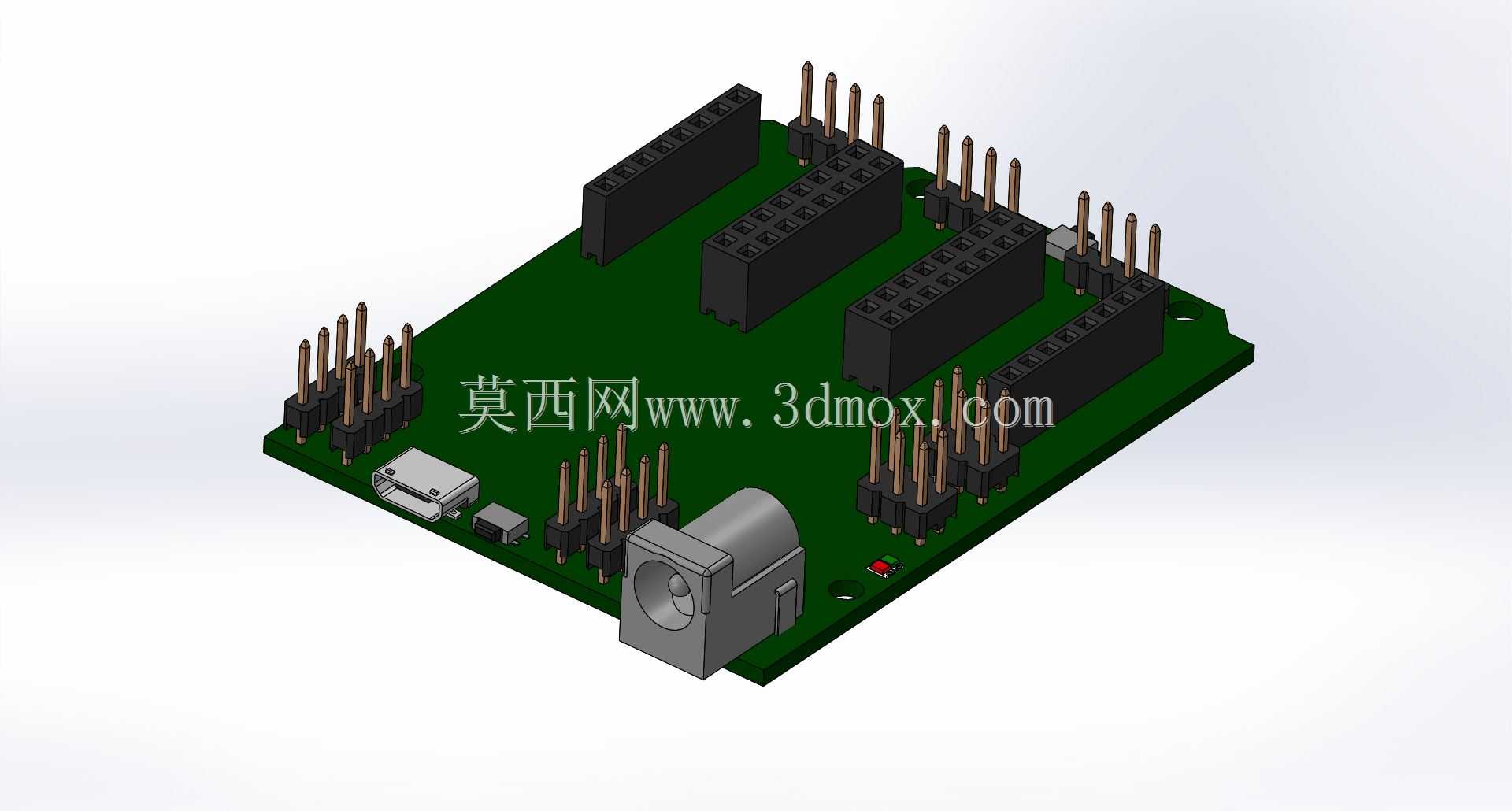

iRobots简化版DEVIA控制电路板结构

该控制板结构主要面向小型移动机器人的底层运动控制场景应用，作为机器人核心的信号中转与指令执行载体，承担着主控单元与驱动模块、传感模块之间的信号互联、电源分配以及基础状态指示功能，能够适配小型教育机器人、桌面级移动开发平台的硬件搭建需求，为开发者提供可直接复用的硬件安装参考结构。在实际设备运行过程中，这块控制板可完成多路舵机、直流电机的驱动信号传输，对接红外、碰撞等外置传感单元的信号输入，同时通过板载的LED元件实现电源状态、运行状态的可视化指示，板载的按键可支持手动复位、模式切换等基础操作，省去了开发者从零绘制电路板结构、匹配接插件安装位置的重复工作。从功能特性来看，该结构完整还原了PCB基板、多组立式排针接插件、DC电源座、轻触按键、贴片LED以及板端固定孔位的实际形态，所有接插件的排布充分考虑了实际接线的操作空间，不同高度的排针组对应不同功能的外接模块，避免接线时出现线缆干涉的问题，电源接口布置在板边位置，方便外部电源引线接入，按键与LED布置在板侧便于操作和观察的区域，符合硬件调试阶段的操作习惯。设计思路上采用了简化还原的原则，在保证所有安装、对接尺寸准确的前提下，省略了电路板上非结构类的细微走线、贴片阻容元件等不影响装配参考的细节，既能够完整呈现硬件装配时的空间占位关系，又不会因为过多细碎特征影响整体结构的查看与装配仿真效率，所有尺寸均基于实物测量校准，能够满足机械结构设计时的安装边界校验需求。外形尺寸与安装边界方面，整块PCB为矩形切角结构，板厚符合常规消费级电路板的通用厚度，板上预留的安装孔位位置、孔径均匹配小型机器人底盘的常规安装孔距，板上最高的元件为立式长排针，距离板面的高度明确，电源座的突出长度、接插件的外伸引脚长度都做了准确还原，在进行整机结构设计时，可以直接参考该结构预留电路板安装仓的空间，避让排针接线区域的操作空间，避免出现结构件与板上元件干涉、安装后无法插拔接线的问题，同时也能提前确认电源接口、按键位置与外壳开孔的对位关系，大幅缩短硬件适配阶段的结构调整周期。
