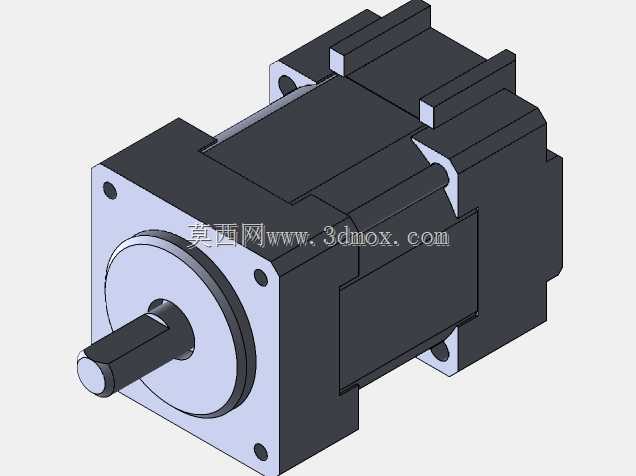

高精度行星减速伺服传动组件结构设计

这款传动组件是面向高精度工业传动场景打造的集成式减速伺服单元，核心应用覆盖电子制造贴装设备、数控加工进给轴、工业机器人关节驱动、自动化检测平台位移传动等对传动精度、响应速度有严苛要求的工业场景，能够在紧凑安装空间内完成伺服电机高转速低扭矩输出到低转速高扭矩输出的转换，同时大幅降低负载端的转动惯量匹配难度，提升整套传动系统的运行稳定性。从实际用途来看，该组件可直接适配标准法兰规格的伺服动力单元，无需额外设计转接结构即可完成装配，既可以作为独立减速传动模块集成到专用自动化设备中，也可以配套伺服电机组成成套驱动单元，用于替代传统的皮带传动、齿轮组减速结构，消除传动背隙带来的定位误差，满足重复定位精度在丝级的传动需求。在功能特性上，该组件采用集成式结构设计，将减速齿轮组、输出轴系、安装法兰、电机连接端整合为一体式封闭结构，外壳采用高强度硬质铝合金材质加工，兼顾结构强度与轻量化需求，表面做阳极氧化处理提升耐磨与抗腐蚀性能；内部减速结构采用行星齿轮传动架构，齿轮副经过精密修形设计，运行过程中传动噪音低、承载能力强，额定工况下传动背隙可控制在极低范围内，输出轴采用大直径跨距轴承支撑，可同时承受径向与轴向负载，适配带偏心负载的传动场景。设计过程中优先考虑了安装适配性与维护便捷性，输入端采用标准止口与螺栓孔位设计，可直接匹配市面主流规格的伺服电机输出法兰，无需定制转接板；输出端采用标准轴径与键槽设计，可直接连接联轴器、同步轮、负载转盘等常见传动连接件，外壳四周预留的安装孔位支持水平、垂直、侧装等多种安装姿态，能够适配不同设备的内部布局需求。从外形尺寸与安装边界来看，该组件整体采用方型外壳设计，截面轮廓规整无外凸结构，安装时可紧贴设备壁板布置，最大限度压缩设备内部的安装空间占用；输出轴伸出长度经过精准核算，既保证足够的轴连接配合长度，又避免轴伸过长带来的挠度变形问题，输入端的电机连接腔深度经过匹配设计，装配后电机轴与减速单元输入轴可实现精准同轴对接，不会出现轴系干涉或者配合长度不足的问题，组件整体的重心位于安装法兰中心位置，高速运行时不会产生额外的偏心动载荷，能够有效降低设备运行过程中的振动幅度，延长整套传动系统的使用寿命。
