单列式行星齿轮传动变速箱结构设计

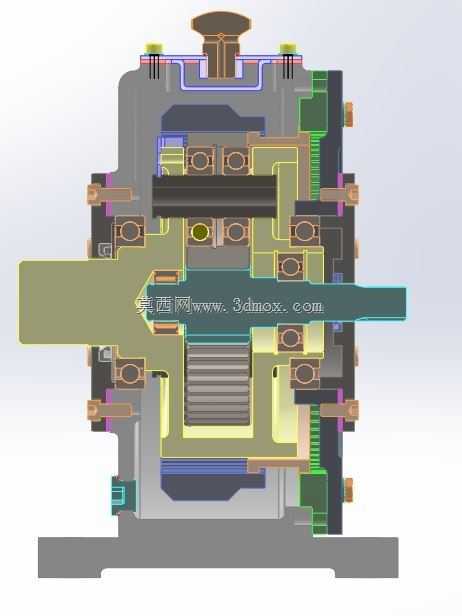

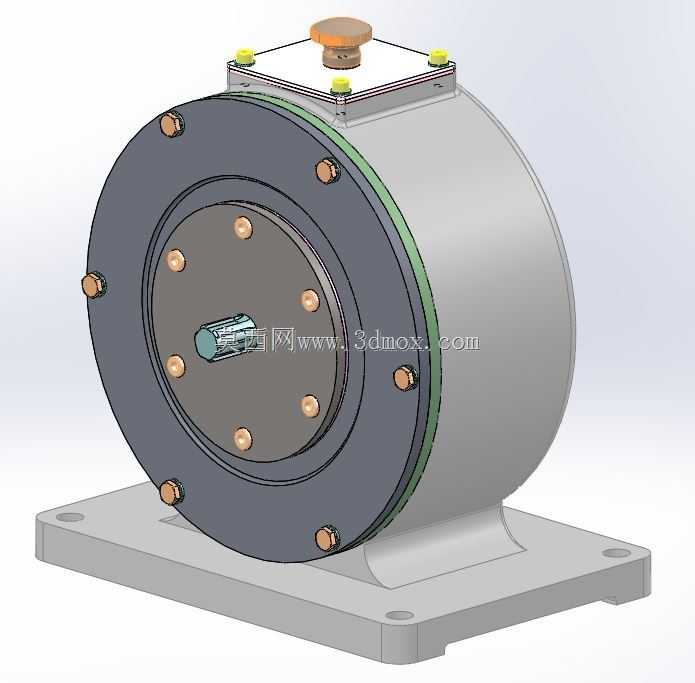

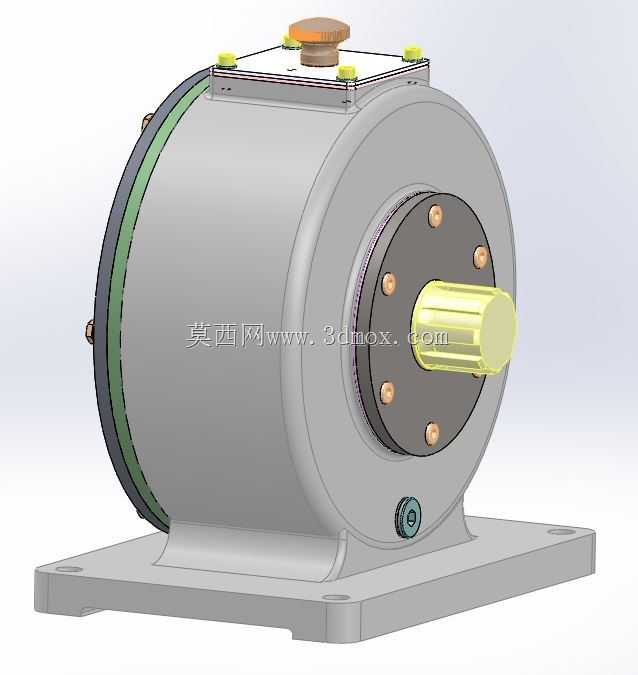

这款行星变速箱是面向中小功率动力传输场景开发的核心传动部件，可广泛适配轻工输送设备、小型自动化生产线、精密实验台架、农用作业机具等需要稳定减速增扭的工况场景，能够在输入轴接入高转速低扭矩动力源后，通过内部行星轮系的啮合传动，按照设定传动比完成转速降低与扭矩放大的动力转换，为后端执行机构提供匹配负载需求的动力输出。从功能特性来看，该款单行星排结构的变速箱采用同轴输入输出布局，动力从前端伸出的输入轴接入后，经太阳轮传递给均匀排布的行星齿轮，依托行星轮与内齿圈、太阳轮的同时啮合，将动力通过行星架传递至输出端，相比普通定轴齿轮减速结构，同传动比下结构更紧凑，承载能力更强，运行过程中多齿轮同时啮合的特性也让传动更平稳，冲击载荷下的受力分布更均匀，能有效降低单齿承受的载荷，延长部件使用寿命。在设计思路上，这款变速箱采用了一体化铸造的筒状壳体搭配方形安装底座的结构，壳体前端通过一圈周向均布的紧固件连接端盖，端盖与壳体之间设置密封垫层，既可以保证内部齿轮腔的密封性能，防止润滑油泄漏与外界粉尘杂质侵入，也能为内部轴承、齿轮组件提供稳定的定位支撑；壳体顶部设置了带密封端盖的注油与透气结构，既方便日常维护时加注齿轮润滑油，也能平衡箱体内外气压，避免长时间运行后内部温升造成气压异常升高影响密封性能；输入轴端采用伸出式轴头设计，预留了键连接位置，可方便与电机、液压马达等动力源快速对接。从安装边界来看，方形安装底座上预留了对称布置的安装通孔，可通过螺栓直接固定在设备安装基面，安装时无需额外制作复杂转接支架，整体径向尺寸紧凑，轴向长度适配多数中小功率传动场景的安装空间，输入输出轴的同轴度设计也能降低安装时的对中难度，减少轴系额外的径向载荷，提升整体运行的可靠性。
