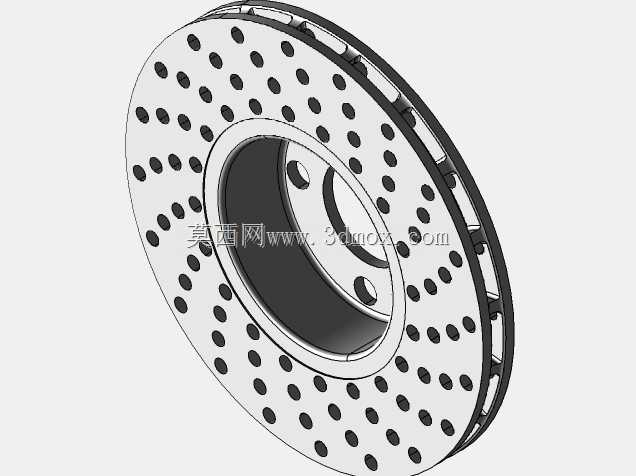

汽车用通风打孔式制动盘结构设计

通风盘式制动器是当前乘用车辆、轻型商用车辆制动系统的核心执行部件，主要装配于车辆前后桥轮端位置，承担车辆行驶过程中的减速、驻车以及紧急工况下的制动止停功能，相比传统实心制动盘，其通风散热结构能够大幅降低连续制动带来的热衰减风险，是保障车辆行驶安全的关键零部件。在实际应用场景中，这类带打孔设计的通风制动盘多用于对制动性能要求较高的乘用车型，既适配日常城市道路频繁启停的通勤场景，也能满足山路长下坡、高速紧急制动等极端工况下的使用需求，通过结构设计优化减少制动过程中的热堆积，避免制动效能因高温出现骤降，同时打孔结构还能快速排走制动摩擦产生的粉尘，减少雨天制动时的水膜滑溜现象，提升湿滑路面的制动响应速度。从产品功能特性来看，该制动盘采用双层盘体中间设置通风流道的结构，盘面均匀分布的圆形通孔一方面增加了盘体与空气的接触面积，强化行驶过程中的对流散热效果，另一方面能够在制动片与盘体贴合时排出接触面间的空气与磨屑，让制动片贴合更紧密，减少制动抖动与异响。设计过程中首先围绕轮端安装边界确定中心安装孔的孔径与孔位分布，保证与轮毂轴承、转向节的装配匹配度，安装孔位的位置度公差严格控制以避免装配后出现盘体偏摆；其次通风流道的导向设计顺着车辆行驶时的气流方向，让车辆行进过程中气流能够顺畅穿过盘体内部通道，带走摩擦产生的热量，盘面打孔的孔径与排布密度经过反复校核，在保证散热效率的同时避免盘体结构强度出现不足，防止高强度制动下盘体出现开裂变形。外形尺寸方面，制动盘的摩擦面外径、厚度与对应车型的轮辋尺寸、制动卡钳规格完全匹配，安装面的平面度公差控制在极小范围内，保证装配后盘体的端面跳动量符合制动系统要求，避免制动时出现方向盘抖动的问题；盘体边缘的倒角设计既减少了安装过程中的磕碰风险，也能避免长期使用后边缘出现应力集中导致的崩裂问题。整体结构在保证制动强度的前提下尽可能实现轻量化，降低轮端簧下质量，提升车辆的悬挂响应性能与操控表现，摩擦面的加工精度满足制动片的贴合要求，保证制动过程中制动力输出线性平稳，不会出现制动力突增或突减的情况，给驾驶者带来更可控的制动脚感。
