通风打孔式汽车盘式制动部件结构设计

该盘式制动部件是汽车制动系统的核心执行元件，主要应用于乘用车辆、轻型商用车辆的行车制动回路中，安装于车轮轮毂侧，与制动卡钳配合完成车辆行进过程中的减速、驻车维持等动作，是保障车辆行驶安全的关键结构件。在实际行车场景中，当驾驶员踩下制动踏板时，制动液推动卡钳两侧的摩擦片夹紧该制动盘的两个摩擦端面，通过摩擦作用将车辆的动能转化为热能散出，实现车速的可控降低，在长下坡、频繁制动的工况下，其结构设计直接决定制动效能的稳定性，避免热衰退带来的安全隐患。

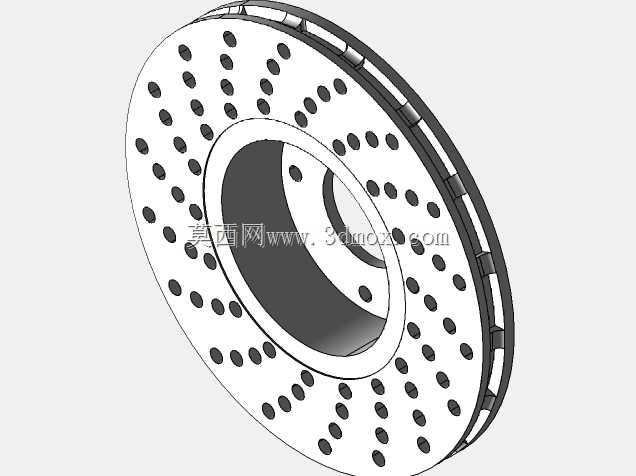

该产品采用双层通风腔结构设计，两层摩擦环之间设置均匀分布的径向导流筋，车辆行驶时车轮带动制动盘旋转，可将外部冷空气从盘体内径侧导入，沿导流筋从外径侧甩出，形成持续的强制风冷通路，快速带走摩擦产生的热量；同时摩擦端面上设计了多组均匀排布的圆形通孔，一方面可以进一步提升散热效率，另一方面能够在摩擦片与制动盘接触时刮除摩擦片表面的磨屑，避免磨屑夹在摩擦副之间造成制动抖动、异响，还能在雨天行车时快速排开摩擦面的水膜，缩短湿滑路面的制动响应距离。

设计过程中首先围绕安装匹配性确定核心边界尺寸，中心安装孔的孔径、孔位分布完全对应常规乘用车轮毂的安装法兰规格，可直接适配多数紧凑型、中型家用车型的前轮安装位，制动盘的整体外径、厚度尺寸匹配对应规格的浮动式制动卡钳，保证摩擦片的有效接触面积覆盖整个摩擦环带，避免偏磨。结构强度设计上，通过有限元分析校核了紧急制动工况下的剪切应力、热应力分布，通风筋的排布角度、厚度经过多轮优化，既保证高速旋转时的结构刚度，避免制动时盘面变形导致的踏板抖动，又尽可能降低了部件的整体重量，减少簧下质量，提升车辆的悬挂响应表现。摩擦端面的打孔排布经过动平衡校准，所有孔位沿圆周方向均匀对称分布，保证高速旋转时的动平衡精度，避免车辆高速制动时出现方向盘抖动的问题，整体结构兼顾了散热性能、结构强度、安装适配性与使用寿命，能够满足日常城市通勤、高速行驶等多场景下的制动使用需求。
