120度开合限位双折页平板铰链

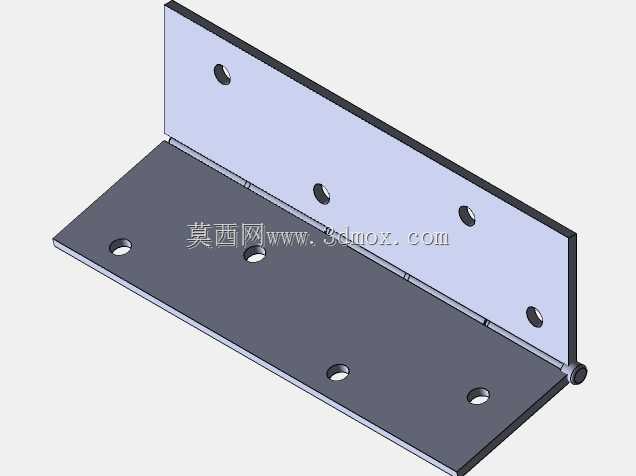

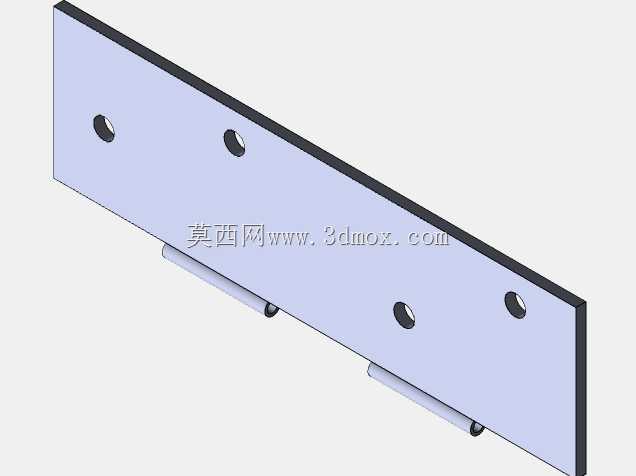

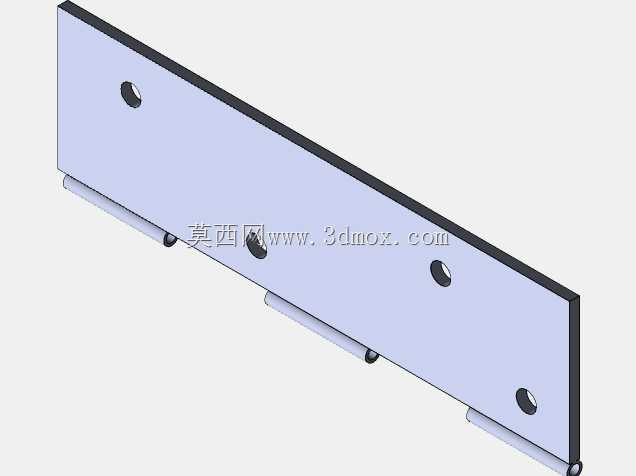

这款双折页平板铰链是面向柜体连接、设备护罩装配、小型工业机箱翻盖场景设计的铰接连接件，核心作用是实现两个相邻平面构件的转动连接，同时通过结构限位控制开合角度范围，避免开合过度造成连接件或被安装构件的磕碰损坏。在实际应用中，这类铰链可覆盖工业设备防护门板开合、配电箱箱盖铰接、木质或金属柜体门连接、小型设备检修翻盖装配等多个场景，相比无限位的普通合页，它无需额外加装角度限位结构，就能将转动行程控制在合理区间，降低装配时的零件采购与安装成本。从功能特性来看，该铰链采用双平板页片加中心销轴的经典铰接结构，两个页片分别对应待连接的两个安装平面，页片上预制的多个沉头安装孔可适配对应规格的紧固件，安装后紧固件头可完全沉入孔位，不会突出页片表面造成剐蹭或安装间隙。铰链的转动阻尼均匀，开合过程无卡顿松旷，最小闭合角度为0度，可实现两个连接平面的完全贴合，最大开启角度限位为120度，既能够满足日常检修、开门操作的空间需求，也能避免开启角度过大拉扯连接构件内部的线路、密封胶条等附属部件，适配大多数需要可控开合的平面连接场景。在设计思路上，这款铰链优先考虑了安装适配性与结构耐用性，页片采用等厚平板结构，可直接贴合在待安装构件的平面上，无需对安装面做额外的开槽或避让加工，降低了安装面的加工要求；中心销轴采用铆合式装配结构，销轴两端做收边处理，避免使用过程中销轴脱出造成铰链散架，同时销轴与页片铰接孔的配合间隙经过合理控制，既保证转动灵活，也将页片之间的横向窜动量控制在极小范围，长期使用不会出现页片错位、安装孔对位偏移的问题。从安装边界来看，两个页片的安装孔位呈对称排布，孔间距经过标准化设计，可适配多数常规柜体、设备护板的预装孔位，页片的厚度与整体外形尺寸经过优化，既保证了足够的结构强度，承受常规门板、护板的重量负载不会出现变形，也不会因为尺寸过大造成安装后突出过多，影响构件整体的外观平整度。在实际装配时，只需将两个页片分别贴合在两个待连接构件的安装面上，对准预装孔位拧入对应规格的沉头螺丝即可完成安装，无需复杂的调试工序，后期维护时如果需要拆卸构件，只需拧下对应页片的紧固件即可分离两个连接部件，维护操作十分便捷。
