双板式立柱导向钻孔定位固定工装

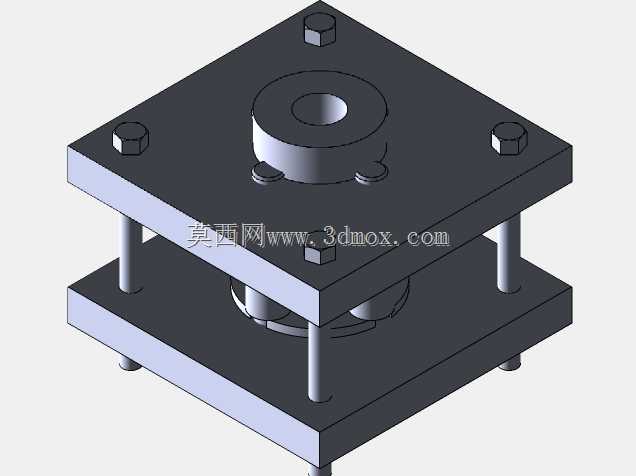

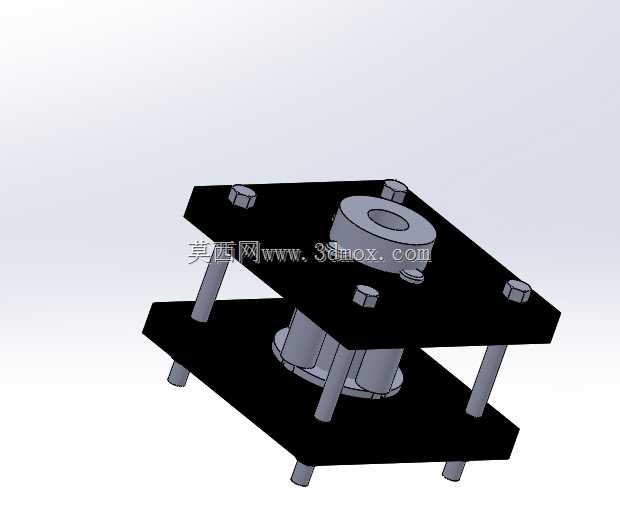

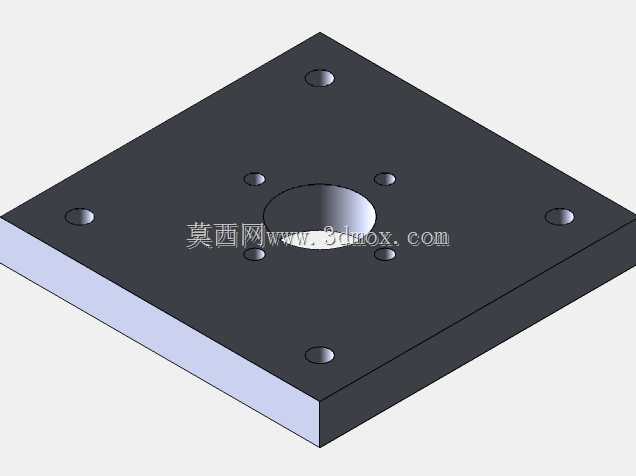

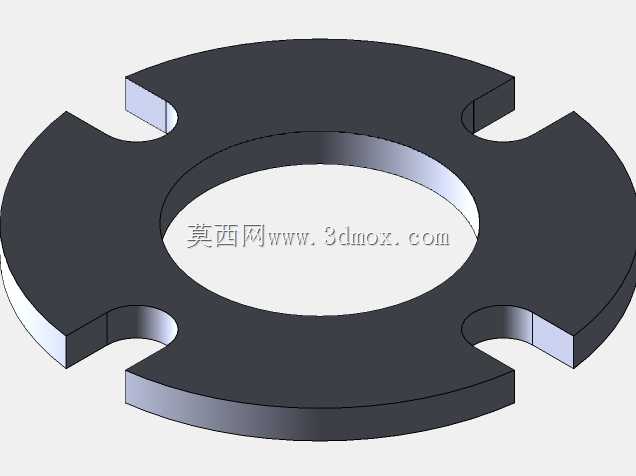

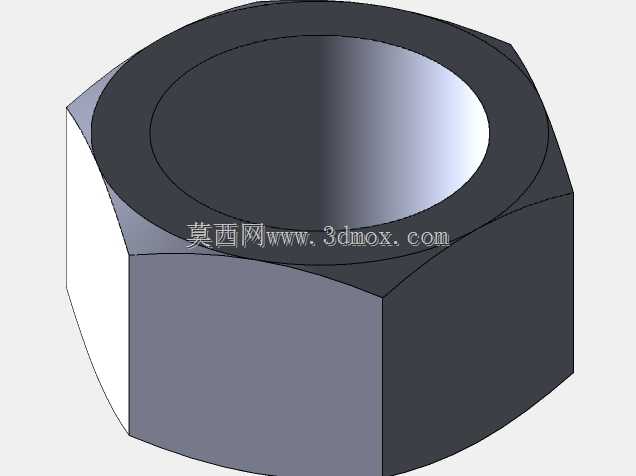

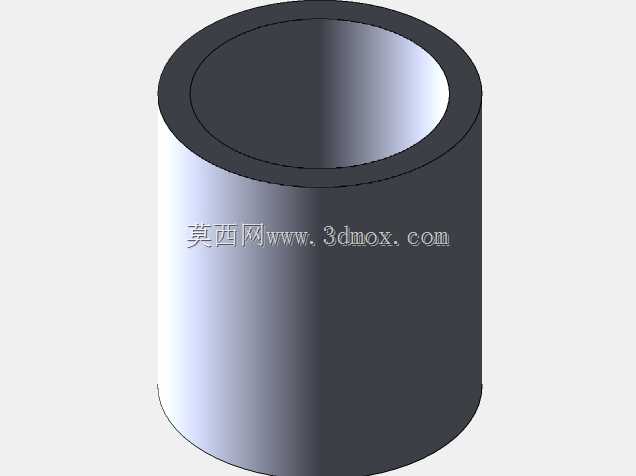

这款双板导向式固定装置，核心应用场景覆盖通用机加工、小型零部件装配、非标自动化产线的钻孔工序定位环节，主要解决薄壁件、小型异形件钻孔过程中工件偏移、孔位同轴度超差、钻头进给偏摆的常见工程问题。从结构设计逻辑来看，装置采用上下两块平行安装板作为承载基体，四根对称布置的导向立柱贯穿上下板，既承担上下板的间距支撑作用，又为上板的垂直进给动作提供精准导向，避免钻孔过程中施力方向偏移导致的孔位倾斜。上下安装板均采用平整矩形结构设计，安装面预留充足的工件装夹空间，可适配不同外形尺寸的待加工工件，下板可通过板体边缘的安装孔直接固定在钻床工作台、钳工台或者自动化线的加工工位上，安装边界可根据现场工位尺寸灵活调整固定孔位，不需要额外制作过渡连接法兰。中间的导向套组件是整个装置的核心功能部件，同轴安装在上板中心位置，内径可根据常用钻头规格做适配更换，钻头进给时穿过导向套再接触工件，能有效抵消钻头高速旋转产生的径向跳动，保证加工孔的垂直度与孔径精度，尤其适合在薄板类零件上加工高精度通孔、盲孔，避免钻孔出口处出现毛刺翻边、孔位椭圆的问题。上板表面预留的内六角紧固螺钉，用于锁紧固定导向套，更换不同规格导向套时不需要拆解整个装置，仅需松开对应螺钉即可完成快速换型，适配多规格孔径的加工需求。四根导向立柱与上下板的配合采用小间隙滑配设计，既保证上板升降动作顺畅无卡滞，又能将上下板的平行度误差控制在极小范围内，避免长期使用后导向间隙变大影响加工精度。在实际生产使用中，操作人员可将待加工工件放置在下板的定位区域内，调整好工件位置后通过快速夹钳或者压板临时固定，下压上板使其贴合工件表面，即可启动钻床完成钻孔作业，整个装夹定位过程耗时短，定位重复精度高，可大幅降低单件钻孔的辅助装夹时间，适合小批量多品种的零件加工场景，也可集成到半自动钻孔专机中作为定位工位使用。装置整体结构没有冗余设计，所有零部件均采用常规机械加工工艺即可制作，维护成本低，导向立柱、导向套等易损件可单独更换，长期使用的经济性较好。
