带防护外框一体化四叶螺旋桨结构设计

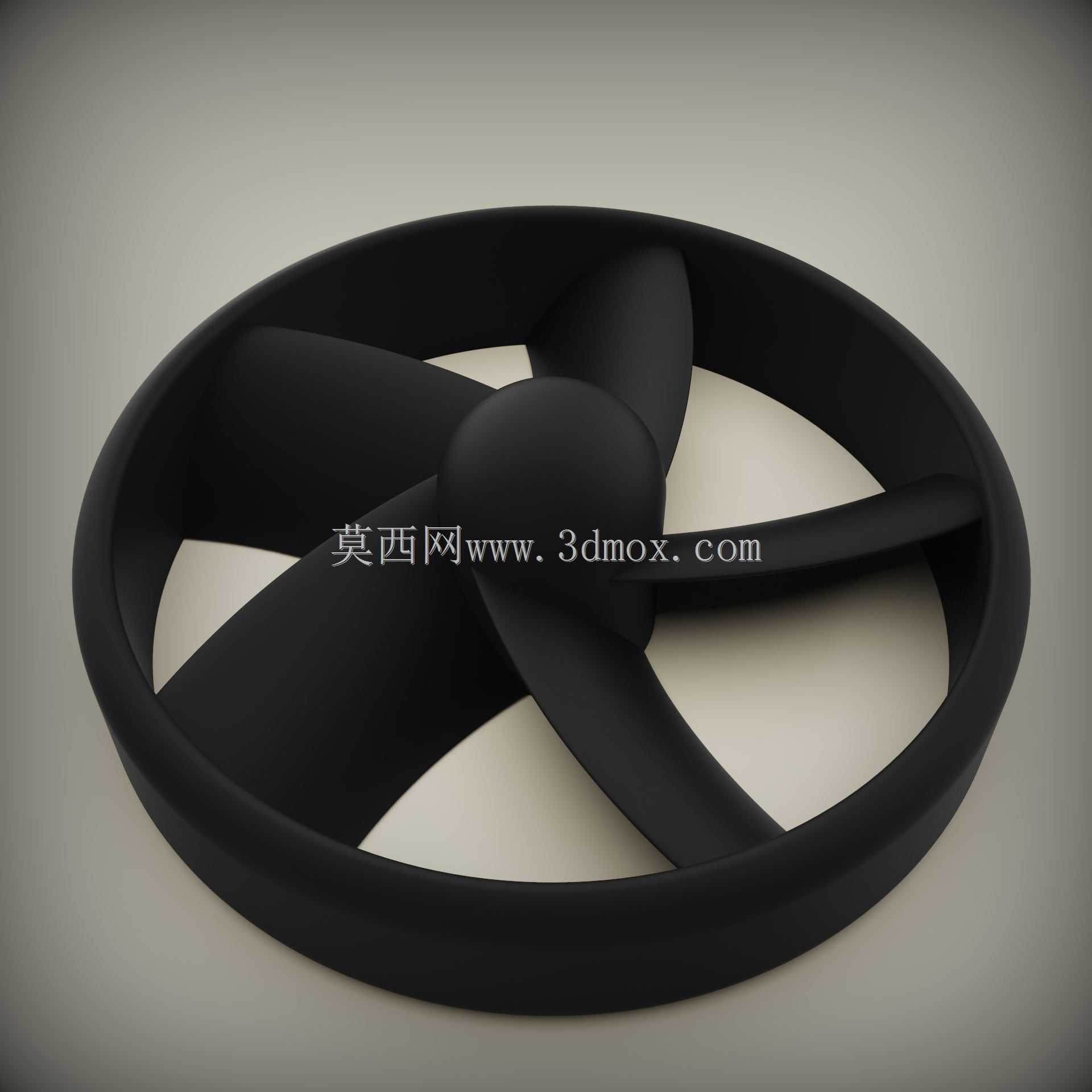

这款带防护外框的一体化四叶螺旋桨结构，主要面向小型低空飞行器、桌面通风散热设备、小型涵道动力装置等场景使用，在民用消费级无人机、桌面循环风扇、小型管道送风设备等产品中都能适配安装。和传统无外框的裸露螺旋桨不同，这款结构将桨叶与外围防护环做了一体化衔接设计，既能够避免桨叶运转过程中触碰外物造成结构损坏、人员划伤，也能通过外框的导流作用约束气流走向，减少桨尖涡流带来的动力损耗，提升运转过程中的气动效率。从功能特性来看，四叶桨的布局相比常见的两叶、三叶结构，能够在相同转速下提供更均匀的推力输出，运转时的振动幅度更小，噪音表现更优，适合对运行平稳度有要求的使用场景。设计过程中重点考量了桨叶的翼型曲面弧度，每一片桨叶从根部到梢部的弦长、扭转角都做了渐变处理，根部衔接位置做了加厚圆弧过渡，能够降低旋转过程中的应力集中问题，避免长期高速运转出现桨叶断裂的风险；中心的整流帽采用圆润的椭球造型，能够减少迎风面的气流紊流，让来流更顺畅地导入桨叶做功区域。外围的防护外框采用等宽度的环形结构，截面做了圆弧导角处理，既能够保证足够的结构强度，也不会额外增加过多的重量，外框与桨叶梢部预留了均匀的微小间隙，既避免运转过程中出现剐蹭，也能最大化利用涵道效应提升动力效率。安装边界上，中心位置预留了标准的电机轴安装孔位，可适配常规小型直流电机的输出轴尺寸，外框上可根据安装需求预留固定卡扣位，能够直接卡入对应设备的安装基座，不需要额外设计复杂的固定支架，整体结构的径向尺寸紧凑，轴向厚度较薄，不会占用过多的设备内部安装空间，适配各类小型化动力、送风设备的装配需求。在实际使用中，这款结构既可以作为小型无人机的涵道动力单元，在室内飞行场景下降低碰撞风险，也可以作为桌面通风设备的风轮结构，配合外框的防护作用，即使日常使用中肢体误触也不会造成伤害，同时一体化的结构设计也减少了后续装配的零件数量，降低生产装配环节的成本。
