涡轮增压器用离心式叶轮结构设计

　　这类离心式叶轮是流体增压设备的核心做功部件，常见于车用涡轮增压器、小型工业离心风机、微型燃气轮机等设备的压缩端，依靠高速旋转时叶片对流体的做功，提升进气压力，进而提升动力设备的输出效率。在车用涡轮增压场景中，叶轮直接安装在涡轮轴的压缩端，工作转速可达每分钟十几万转，对叶片的型线精度、动平衡精度、结构强度都有极高要求，设计阶段需要同时兼顾气动效率与结构可靠性。

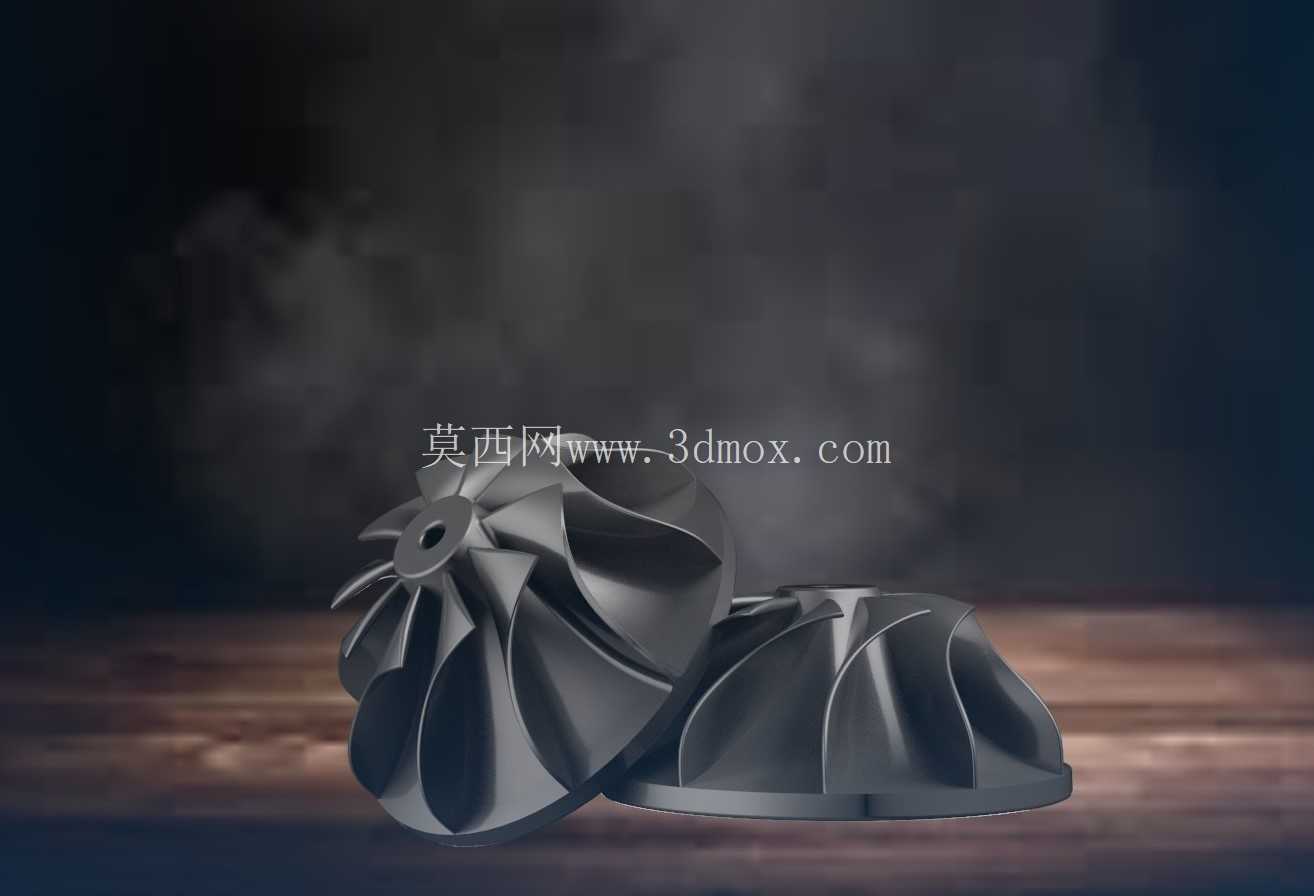

　　从结构设计逻辑来看，该叶轮采用后弯式叶片构型，叶片沿轮毂周向均匀分布，叶型从轮毂中心的进气端沿径向向外延伸至轮缘出气端，叶片曲面采用空间扭曲设计，目的是适配流体从轴向进气转为径向出气的流动轨迹，减少流动过程中的冲击损失与涡流损耗，提升整级的增压效率。轮毂部分采用中心通孔设计，用于与涡轮轴配合安装，通孔的直径公差、端面垂直度都有严格要求，避免高速旋转时出现偏心振动。叶轮的轮盘部分从中心向边缘平滑过渡，厚度逐步减薄，既保证了叶片根部的连接强度，也尽可能控制了整体转动惯量，降低设备加速响应的迟滞感。

　　在实际安装边界上，叶轮的轴向尺寸需要匹配压气机壳的内腔深度，轮缘的外圆直径与压气机壳的扩压器间隙通常控制在零点几毫米级别，间隙过大会导致增压气体泄漏，降低压气效率，间隙过小则容易在高速旋转时出现叶尖碰擦，引发设备故障。叶片的数量经过气动计算匹配，既保证足够的做功能力，也避免叶片过密导致流道堵塞，增加流动阻力。叶轮的进气端前缘做了圆角修型，减少进气时的气流分离，出气端的叶型角度匹配扩压器的入口角度，保证增压后的气流能够顺畅进入扩压器完成动能到压力能的转换。

　　设计过程中需要重点校核几个核心维度：首先是高速旋转下的叶片强度，叶片根部承受的离心力是主要载荷，需要保证在最高工作转速下，叶片的等效应力低于材料的许用应力，避免出现叶片断裂失效；其次是叶轮的整体动平衡，由于工作转速极高，微小的质量不平衡都会引发剧烈振动，因此建模阶段需要保证叶片的周向分布均匀性，后续加工完成后还需要进行动平衡去重处理；再者是气动性能的匹配，叶型的扭曲角度、进出口安装角需要匹配设计工况下的流量、压比要求，避免在常用工况下出现喘振或者堵塞问题。

　　这类叶轮的材料通常选用铝合金或者高温合金，铝合金多用于工作温度较低的压缩端，具备重量轻、转动惯量小的优势，高温合金则用于涡轮端的叶轮，耐受排气的高温环境。建模过程中需要保证叶片曲面的光顺性，避免出现局部的曲率突变，否则不仅会影响气动性能，还会在加工时出现刀具轨迹突变，影响加工精度与表面质量。轮毂与轴的配合通常采用过盈配合，配合面的粗糙度、圆柱度都有明确要求，保证高速旋转时连接可靠，不会出现松动打滑。

　　在实际设备运行中，叶轮的工作状态直接决定了整台增压设备的性能，若叶片型线存在偏差，会导致压比不足、效率下降，设备的动力输出或者送风能力达不到设计要求；若存在结构强度缺陷，在高速旋转时可能出现叶片碎裂，引发严重的设备事故。因此在三维建模阶段，就需要充分考虑后续的加工工艺、装配要求、运行工况，每一处曲面、每一个尺寸公差都要结合实际使用场景确定，不能只追求外观的造型效果。比如叶片与轮盘的连接位置需要做圆角过渡，减少应力集中，避免在交变载荷下出现疲劳裂纹；叶轮的后端面需要设计相应的锁紧结构配合位，保证轴端锁紧螺母能够可靠压紧，防止高速旋转时叶轮轴向窜动。
