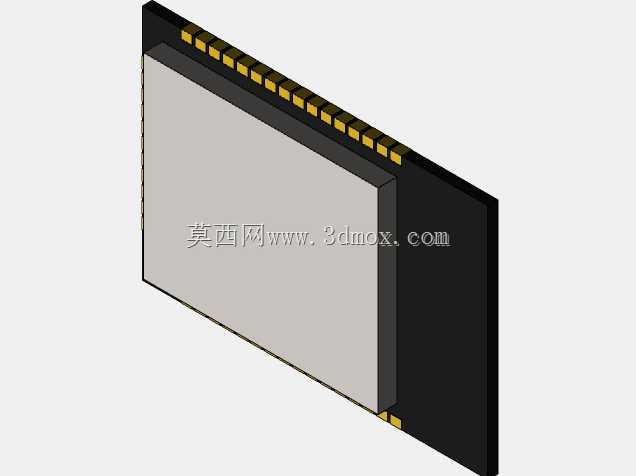

NRF52840无线通讯模块结构设计

该模型对应的实体是基于NRF52840芯片打造的贴片式无线通讯模块，这类模块广泛应用在消费电子、工业物联网、智能家居、可穿戴设备等领域，承担短距离无线数据传输、蓝牙信号收发、低功耗组网的核心功能，是各类智能终端实现无线互联的核心硬件载体。从实际用途来看，该模块可嵌入智能门锁、无线传感器节点、运动手环、工业手持终端、蓝牙信标等设备中，实现设备与手机、网关及其他终端的双向数据交互，支持蓝牙5.0及以上协议，具备传输距离远、功耗低、抗干扰能力强的特点，能够在复杂电磁环境下保持稳定的通讯表现。从功能特性来看，该模块将射频芯片、匹配电路、天线集成在紧凑的板载结构内，边缘排布的半孔焊盘支持SMT贴片焊接，可直接贴合在主板对应焊盘位置，无需额外接插件即可实现电气连接，大幅降低终端设备的组装难度，同时减少接插件带来的信号损耗与接触不良风险。模块采用屏蔽罩一体化设计，金属屏蔽罩覆盖核心射频电路区域，能够有效阻隔外界电磁干扰，同时避免模块自身射频信号对外围电路造成串扰，提升整机的电磁兼容性能。从设计思路来看，该模型严格遵循贴片式电子模块的通用设计规范，整体采用矩形薄型结构，在有限的板卡空间内完成芯片、阻容件、屏蔽罩的布局排布，焊盘位置与尺寸符合行业通用的贴片封装标准，能够兼容主流SMT产线的贴装工艺，无需定制治具即可完成批量焊接。外形尺寸方面，模块整体为规整的长方体结构，厚度控制在极低范围内，可适配内部空间紧凑的超薄类电子设备，安装边界清晰，焊盘沿模块两侧长边均匀排布，设计时预留了足够的爬电距离与焊接余量，既保证焊接后的结构强度，也避免焊接过程中出现连锡、虚焊等工艺问题。模块的边角做了微小的倒角处理，避免贴装过程中刮擦主板或吸嘴，适配自动化贴片机的拾取要求，整体结构完全围绕量产实用性与使用可靠性展开，没有冗余的结构设计，在满足电气性能要求的前提下最大化压缩体积，适配各类小型化智能终端的设计需求。
