透明外壳笔记本内置键盘键帽结构设计

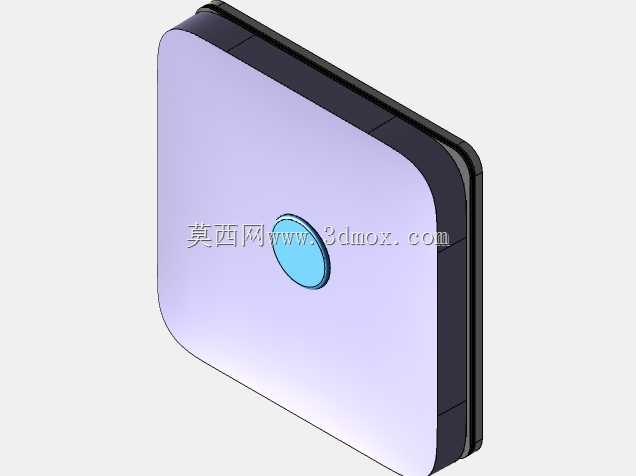

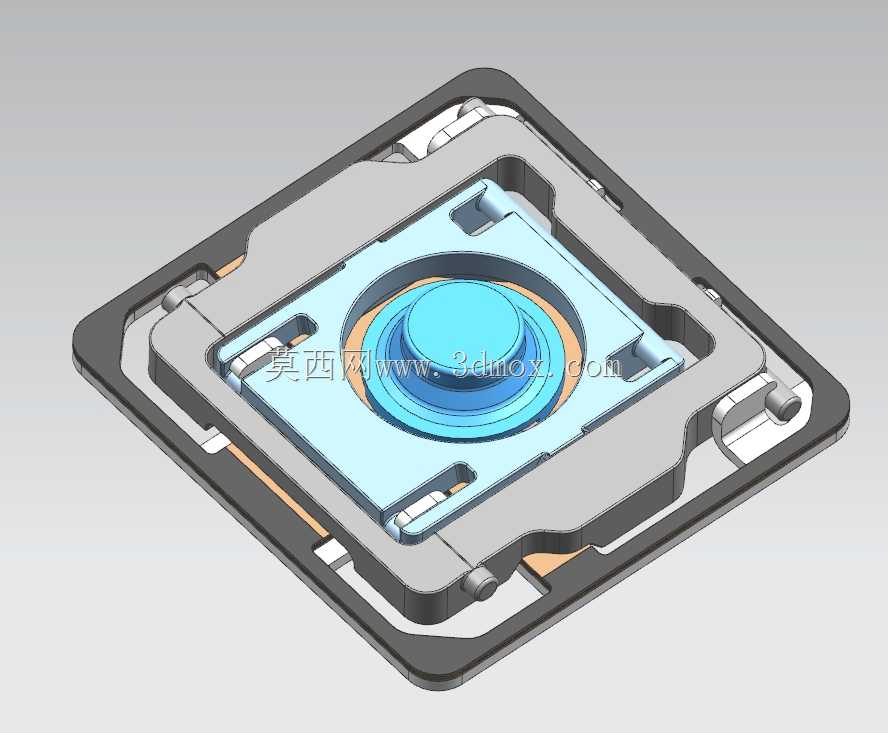

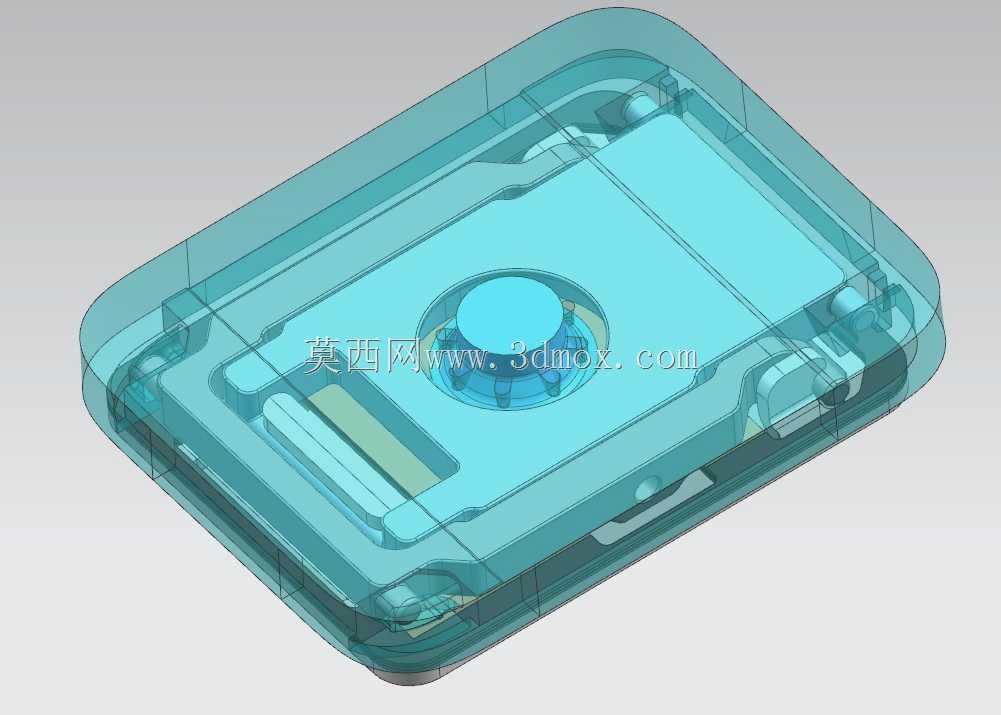

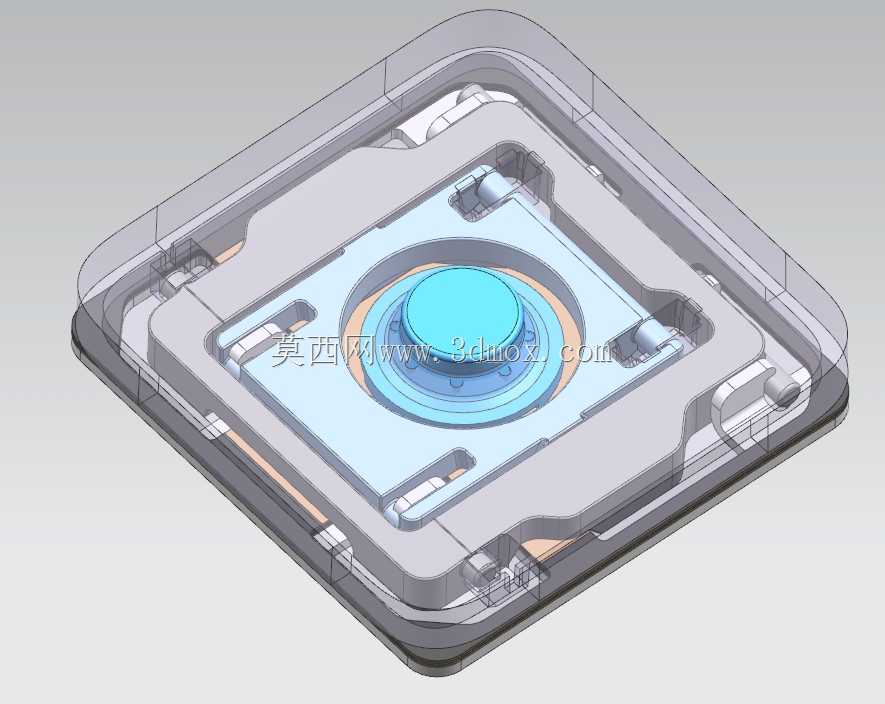

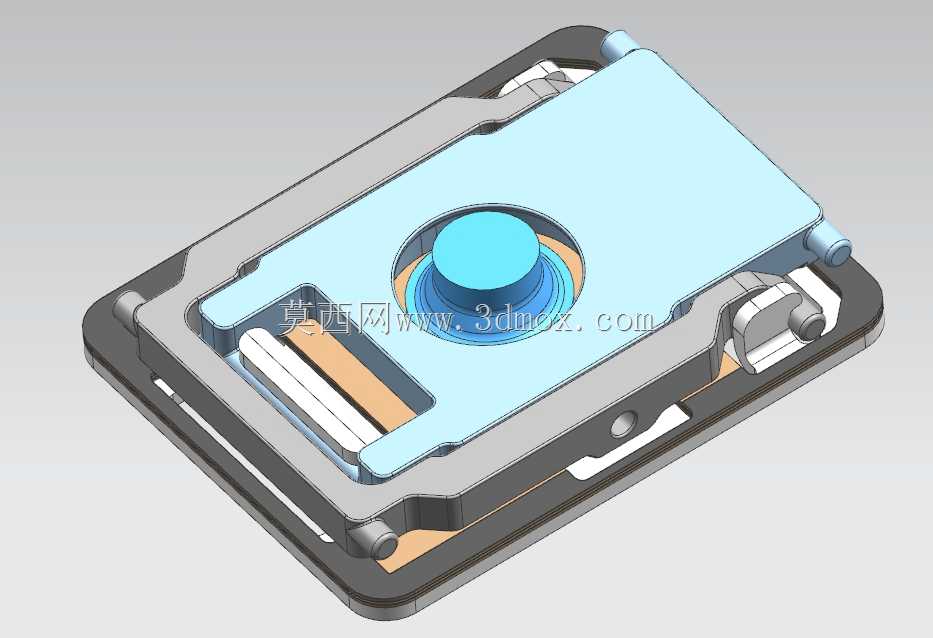

这款笔记本内置键盘键帽结构，主要面向轻薄型消费级笔记本电脑的输入组件配套场景，是笔记本输入模块中直接与用户手指接触的核心交互部件，承担着将用户按压力度传递至下方触发结构、反馈清晰按键触感的核心作用，日常使用中需要承受数万次的反复按压，同时还要兼顾轻薄本紧凑内部空间的布局要求。从功能特性来看，该结构采用经典的剪刀脚支撑方案，配套的夹子与铰链部件相互配合，能够在键帽被按下时提供稳定的垂直导向，避免键帽出现歪斜、卡滞的问题，同时可以均匀分散手指按压的作用力，让键帽各个位置的按压力度保持一致，无论是按压键帽中心还是边角位置，都能获得一致的触发反馈，大幅提升长时间打字的舒适感。在设计思路上，这款结构充分适配轻薄笔记本的内部空间限制，整体做了扁平化处理，所有支撑部件都收纳在键帽下方的有限空间内，不会额外占用笔记本主板、电池的布局空间，同时透明化的外壳展示设计，能够清晰呈现内部各部件的装配关系，方便生产环节的装配校验，也能让结构设计人员直观检查各运动部件的干涉情况。从安装边界来看，该键帽结构的整体尺寸严格匹配常规笔记本键盘的键位间距，单个键帽的长宽尺寸适配14英寸、15.6英寸主流轻薄本的标准键位布局，底部的安装卡扣位置与常规笔记本键盘的底板安装孔位完全对应，不需要额外修改键盘底板的模具就可以直接适配安装，结构的总按压行程控制在1.5mm左右，既保证了足够的按键反馈感，又不会因为行程过长增加整体结构的厚度，完全符合轻薄本对组件厚度的严苛要求。在实际应用中，这套结构不仅可以用于常规笔记本的内置键盘，也可以适配同类型的外接轻薄键盘、平板配套磁吸键盘等同类输入设备，结构的耐用性经过针对性优化，支撑铰链的受力位置做了加厚处理，能够承受长期反复按压的磨损，避免长期使用后出现键帽松动、塌陷的问题，同时各部件的装配公差控制在极小范围内，能够有效减少按键晃动产生的异响，提升输入过程的静谧性，适合办公、学习等需要安静环境的使用场景。
