大疆经纬600无人机专用连接支架结构设计

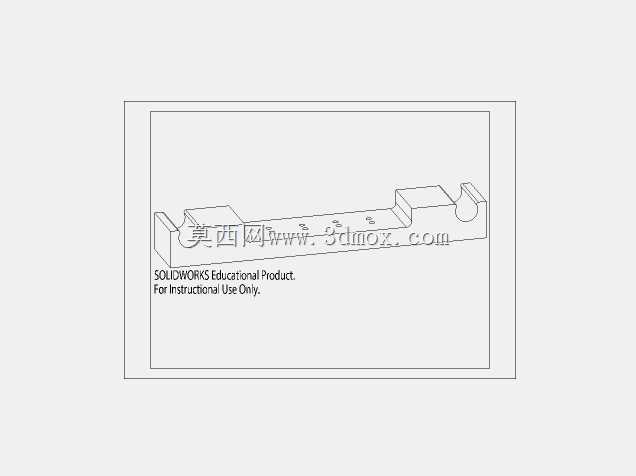

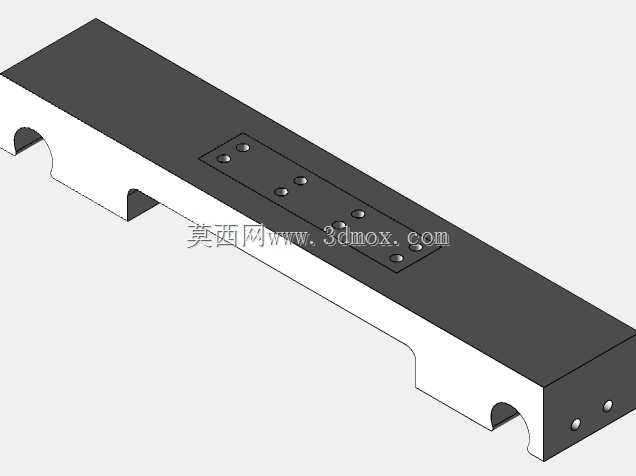

这款连接支架是专为大疆经纬600系列工业级无人机设计的配套结构件，主要应用于无人机机架拓展、任务载荷挂载、机载设备加装等作业场景，在测绘巡检、电力架线、应急救援、农业植保等专业无人机作业领域承担核心的结构连接功能。在实际作业过程中，该支架一方面作为机架主体的补强结构，分散飞行过程中机架承受的气动载荷与振动冲击，避免大载重飞行时机架连接处出现应力集中导致的结构形变；另一方面作为通用挂载接口，可搭载云台相机、抛投装置、喊话器、测绘模块、药箱等不同类型的作业载荷，实现无人机单机多任务的快速切换适配。从功能特性来看，该支架采用长条形一体化承载结构设计，主体为等截面矩形梁构型，两端设置与无人机机臂碳管匹配的弧形卡槽，安装时可直接卡入机臂对应位置，无需对原有无人机机架进行打孔改装，不会破坏机架原有结构强度。支架上表面设置多组标准化安装孔位，孔位间距按照工业级无人机通用挂载接口标准排布，可兼容不同规格的挂载设备快装板，单组支架可承载最高5kg的挂载重量，满足绝大多数工业级作业载荷的安装需求。支架侧面设置两处定位销孔，安装时可通过定位销快速对齐安装基准，降低现场作业时的安装调试难度，同时避免飞行过程中支架出现横向窜动。在设计思路上，这款支架优先考量航空场景下的轻量化与高刚度平衡，整体采用对称式结构布局，将主要受力路径沿支架长度方向布置，让飞行过程中的载荷直接沿支架主体传递到机臂结构上，减少不必要的结构弯折带来的应力集中。两端的卡槽结构采用圆弧过渡设计，避免尖锐棱角对碳管机臂造成挤压损伤，同时增大支架与机臂的接触面积，降低接触面的压强，防止长期使用后机臂出现压痕形变。安装孔位采用沉头设计，安装后螺丝端面与支架表面齐平，不会突出结构表面干扰其他机载设备的安装，也能减少飞行过程中的气动阻力。从安装边界来看，该支架整体长度适配大疆经纬600机臂的标准安装间距，安装后不会超出无人机机架的整体外廓，不会影响无人机折叠收纳，也不会干扰螺旋桨的下洗气流路径。支架厚度控制在合理范围内，安装后与机臂上表面齐平，不会占用过多的机架竖向空间，预留出足够的走线空间供机载设备的电源线、信号线排布，避免线材与螺旋桨发生干涉。支架两端的卡槽弧度与机臂外径完全匹配，安装后配合紧固绑带即可实现牢固固定，在无人机做急停、转向、俯仰等大机动动作时也不会出现松动移位，保障飞行作业过程中的结构可靠性。
