四旋翼折叠式无人机机身结构设计

这款四旋翼无人机机身结构，主要面向低空消费级航拍、小型园区巡检、轻量物资短途投送等日常应用场景，作为整套飞行系统的核心承载基体，承担着连接动力单元、固定飞控模块、搭载任务载荷、防护内部元器件的核心作用，是保障无人机飞行稳定性、结构可靠性与外观辨识度的关键部件。

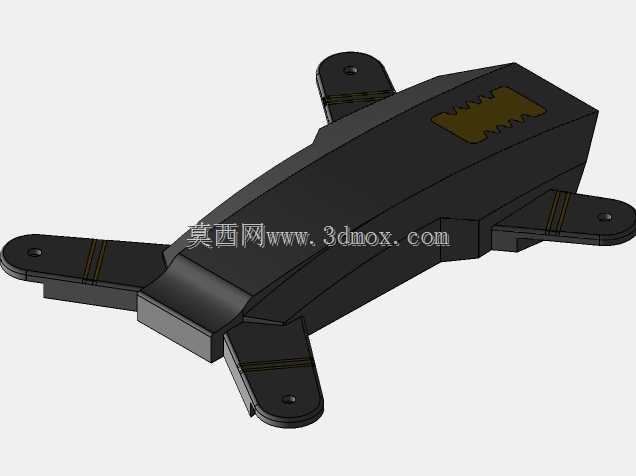

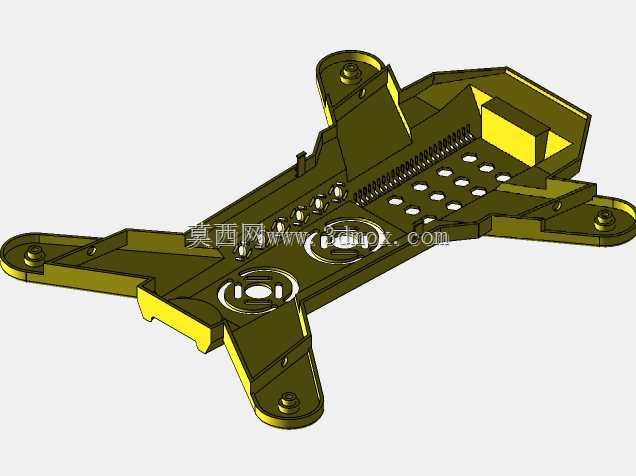

从功能特性来看，该机身采用一体化流线型上盖设计，上表面预留的开槽区域可适配GPS模块、状态指示灯或者散热通风结构，能够满足飞控系统的信号收发需求与内部电子元件的散热要求；四个机臂采用对称式X型布局，从机身主体向外延伸的臂端预留了电机安装孔位，可直接适配常规22系列、23系列无刷电机的安装尺寸，机臂表面的加强筋结构既提升了臂体的抗扭抗弯强度，也能在飞行过程中引导气流降低风阻，减少不必要的动力损耗。机身内部为中空腔体结构，可容纳飞控板、电调、电池仓、图传模块等核心电子部件，腔体的边界尺寸经过合理规划，能够适配市面上主流的3S-4S轻量化航模锂电池，同时预留了足够的走线空间，方便各类线路的规整排布，避免飞行过程中线材晃动干扰飞控传感器的正常工作。

在设计思路上，这款机身优先兼顾了结构强度与轻量化需求，整体采用等壁厚设计思路，在受力集中的机臂与主体连接位置做了加厚过渡处理，避免飞行过程中因电机震动、起降冲击出现结构断裂问题；外壳的曲面造型经过气动优化，能够减少前飞过程中的空气阻力，提升飞行续航表现。从安装边界来看，机臂展开后整体对角轴距适配250-300mm级别的小型四旋翼无人机，机身主体的长宽尺寸控制在120mm*80mm范围内，能够适配常规的便携收纳包尺寸，机臂与主体的连接位置预留了折叠转轴的安装空间，可拓展为折叠式结构进一步缩小收纳体积；机身底部预留了载荷安装位，可挂载小型运动相机、迷你投放机构等任务配件，满足不同场景下的使用需求，整体结构无需额外复杂支撑件即可完成组装，能够有效降低整机的装配难度与生产制造成本。
