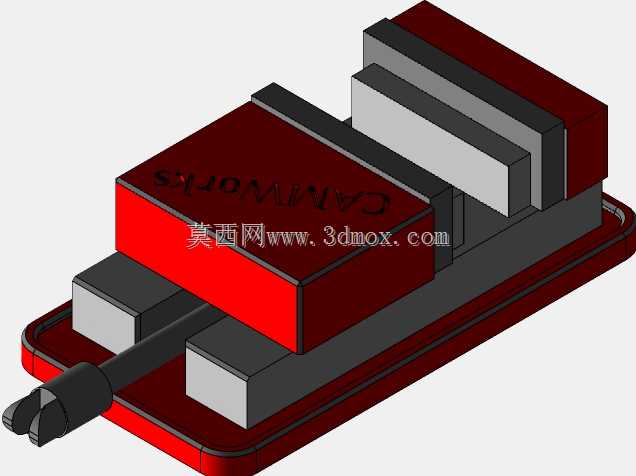

机加工用螺杆式精密台虎钳结构

这款螺杆驱动的机用台虎钳，是数控加工、普通铣削、磨削、钳工修配等场景中核心的工件夹持工装，主要承担金属坯料、半成品零件的装夹固定作用，为切削加工过程提供稳定的装夹基准，避免工件在刀具切削力作用下发生位移、振颤，保障加工尺寸精度与表面加工质量。在实际生产场景中，这类虎钳可直接安装在机床工作台的T型槽上，适配立式加工中心、数控铣床、普通卧铣、平磨等多类机加工设备，也可单独固定在钳工台面上完成划线、锉修、钻孔等手工加工作业，覆盖小批量零件加工、工装调试、样件试制等多类生产环节。从功能特性来看，该虎钳采用经典的螺杆进给传动结构，通过前端带防滑纹路的扳杆旋转带动螺杆转动，驱动活动钳身沿底座导轨方向做直线往复运动，配合固定钳身实现对工件的夹紧与松脱，夹紧力可通过扳杆的施力大小灵活调节，既可以夹持硬度较低的铝件、塑料件避免夹伤工件表面，也可以施加足够夹紧力固定钢件、铸铁件承受大切削量的重切削加工。钳身与底座采用分体式滑动配合设计，活动钳身的滑动导轨面做了贴合度优化，滑动过程顺畅无卡滞，长期使用磨损后也可通过调整镶条补偿间隙，保持夹持精度。底座采用带安装孔的一体式平板结构，可通过T型螺栓与机床工作台完成刚性连接，安装时可根据加工需求调整虎钳在工作台的摆放位置与角度，适配不同尺寸工件的加工空间需求。从设计思路上，这款虎钳优先保障夹持刚性与装夹稳定性，整体结构采用对称式布局，夹紧力传导路径直接，螺杆轴线与钳口夹持面保持垂直，避免夹紧过程中工件出现上翘、偏移问题；固定钳身与活动钳身的夹持面做了加宽处理，增大与工件的接触面积，降低单位面积压力，减少薄壁工件装夹变形的概率；前端扳杆采用横向穿装式设计，无需额外配套扳手即可操作，使用便捷性更强，扳杆端部做了圆滑过渡处理，避免操作过程中划伤操作人员。在安装边界上，该虎钳底座长宽尺寸适配中小型机床的工作台安装空间，整体高度控制在机床主轴行程的适配范围内，安装后不会出现主轴行程不足无法加工的问题，钳口最大张开量可覆盖常规中小型零件的装夹尺寸需求，无需额外加高钳口即可完成多数常规零件的装夹作业，整体结构没有多余的外凸部件，不会在加工过程中与刀具、机床主轴发生干涉，适配多类型加工工序的装夹需求。
