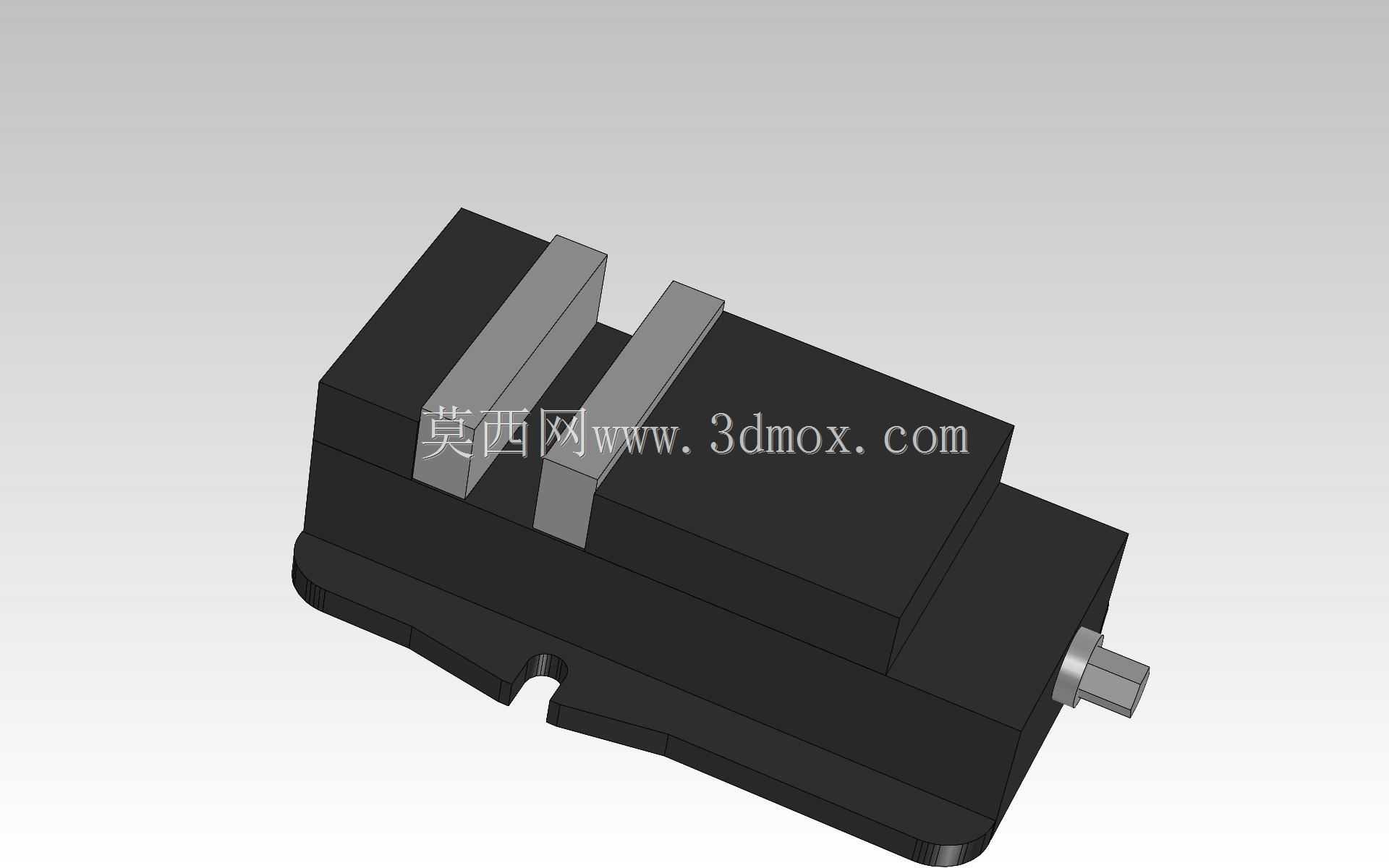

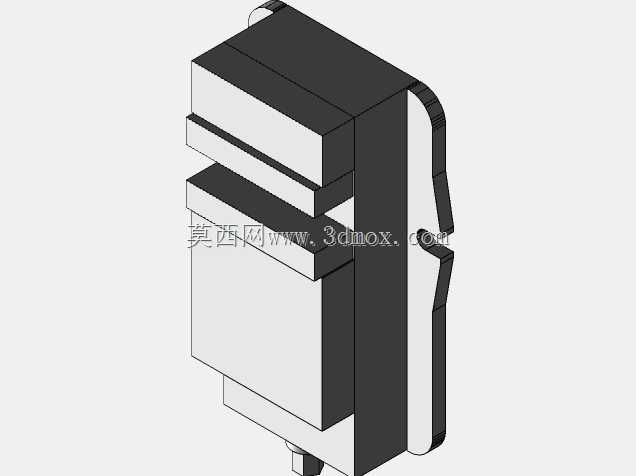

五英寸凸轮式机用虎钳结构设计

这款五英寸规格的凸轮式机用虎钳，是面向常规机加工场景打造的通用装夹工装，主要适配中小型立式铣床、台式钻床、小型加工中心以及钳工工位的工件装夹需求，能够覆盖绝大多数中小尺寸金属、非金属零件的铣削、钻削、锉削、攻丝等工序的夹持作业，是车间生产、实训教学、小批量零件加工场景中使用率极高的基础工装。从实际用途来看，它的核心作用是在加工过程中稳定夹持待加工工件，抵消加工过程中刀具接触工件产生的切削力、振动，避免工件出现位移、振颤，保障加工精度与操作安全，相比传统丝杠式虎钳，这款采用凸轮夹紧结构的虎钳操作行程更短，装夹效率更高，能够大幅减少单件装夹的辅助时间，适配小批量快节奏的加工场景。在功能特性上，这款虎钳采用凸轮仿形的夹紧机构设计，通过偏心凸轮的转动行程推动活动钳身靠近固定钳身，实现对工件的快速夹紧与松开，钳口部位做了平行度优化，闭合状态下钳口贴合间隙控制在极小范围内，能够保障装夹后工件的定位基准准确，不会出现装夹倾斜导致的加工误差；钳身主体采用一体化的厚重结构设计，底部设置有标准的安装定位槽与螺栓固定孔，能够直接适配机床工作台的标准T型槽安装尺寸，安装后整体刚性充足，能够承受较大的径向切削力，不会在重切削工况下出现钳身偏移、松动的问题。从设计思路来看，这款虎钳在结构上做了大量细节简化，摒弃了传统虎钳复杂的丝杠锁紧、螺母调节结构，通过凸轮的偏心行程实现快速夹紧，整体零件数量更少，加工装配难度更低，日常维护也更加便捷，不需要频繁对丝杠、螺母部位做润滑清理；钳身的外形做了圆弧过渡处理，避免工位操作时尖锐棱角造成的磕碰划伤，活动钳身的滑动导轨采用内嵌式结构，能够阻挡加工过程中的切屑进入滑动间隙，减少卡滞、磨损问题，延长工装的使用寿命。在外形尺寸与安装边界上，这款五英寸虎钳的钳口最大张开距离适配五英寸规格的常规装夹需求，整体底座的安装孔位间距符合通用机床工作台的安装标准，整体高度控制在合理范围内，不会因为工装过高导致加工行程不足，安装时只需要通过对应规格的T型螺栓将底座固定在工作台面上，校准固定钳口与机床进给方向的平行度即可投入使用，不需要额外做定制化的转接适配，能够直接适配绝大多数常规机加工设备的工作台安装要求，装夹工件时只需要扳动凸轮手柄即可完成快速锁紧，操作门槛极低，即使是刚接触机加工的操作人员也能快速上手使用。
