小型电动药丸压制成型设备结构设计

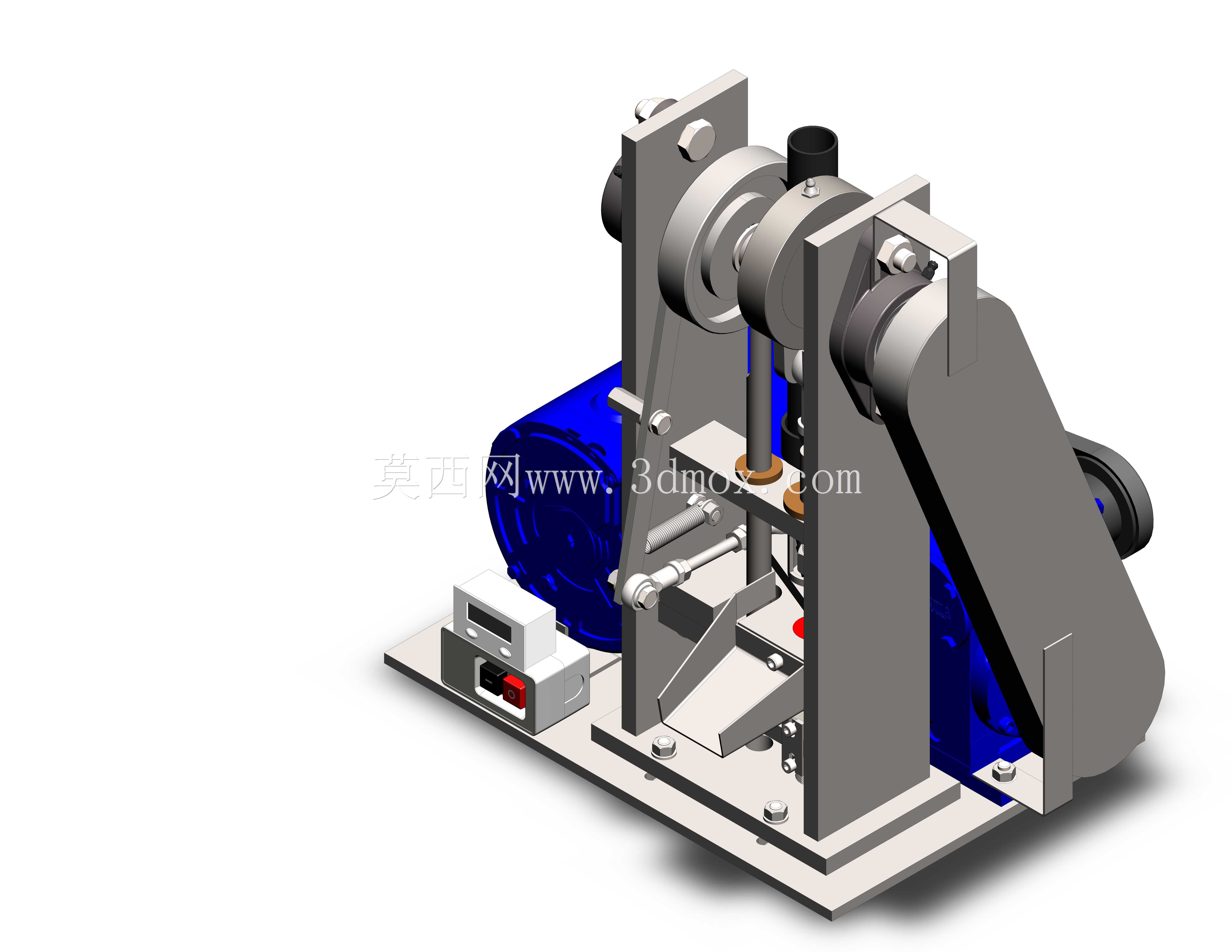

该设备面向小型制药作坊、实验室药剂试制场景设计，主要用于将混合均匀的药粉原料压制成规格统一的丸状、片状药剂，可适配小批量多品种的药剂生产需求，替代传统手工压药的低效模式，解决手工压制存在的成型压力不均、丸片重量差异大、表面平整度差的问题，同时设备整体结构紧凑，占用台面空间小，无需复杂的外接管线配套，普通实验台、生产操作台即可放置使用，适合场地有限的小型生产场景。设备核心采用电机驱动凸轮传动的结构方案，动力端搭配卧式安装的驱动单元，通过带轮将动力传递至主轴，主轴上的偏心凸轮带动压合冲头做上下往复的直线运动，配合下方的定位料座完成粉料的压制成型动作；冲头的运动行程经过精准测算，既保证压合过程有足够的下行距离完成粉料压实，也避免行程过大导致冲头与料座发生刚性碰撞，冲头与料座的同轴度通过立式安装的双侧导向板保证，导向板采用耐磨金属材质加工，长期往复运动也不会出现偏移卡顿，保证每一次压合的位置精度。设备的进料与出料结构采用联动式设计，在冲头抬升的回程阶段，侧边的拨料机构会自动将成型完成的药丸推出压合工位，同时将定量填充好粉料的料模推送至压合正下方，无需人工手动取放料，既提升了连续作业的生产效率，也避免操作人员手部靠近压合区域带来的安全隐患；设备底座采用加厚平板式结构，底部预留有标准的安装固定孔位，可直接通过螺栓锁紧在操作台面，也可搭配减震脚垫放置在平整台面使用，整体安装边界尺寸控制在小型桌面设备范畴，无需额外搭建大型安装基座。设备的控制模块集成在底座侧方，集成了电源开关、运行状态显示与计数功能，操作人员可直观查看设备的运行状态，也可根据生产需求调整运行节拍，适配不同粉料特性的压合需求；整体机架采用立式框架结构，所有传动部件均做了安全防护设计，外露的旋转部件加装了防护壳体，避免运行过程中异物卷入，同时设备的维护拆解十分便捷，松开侧边的紧固螺栓即可拆卸导向板与冲头组件，方便更换不同规格的冲头来压制不同尺寸、形状的药丸，适配多品种的小批量生产切换需求，压合过程的压力通过凸轮的偏心距与驱动单元的输出扭矩匹配设计，可保证压制出的药丸密度均匀、表面光滑无缺角，成型后的药丸无需额外打磨修整即可直接进入后续的包衣、分装工序。
