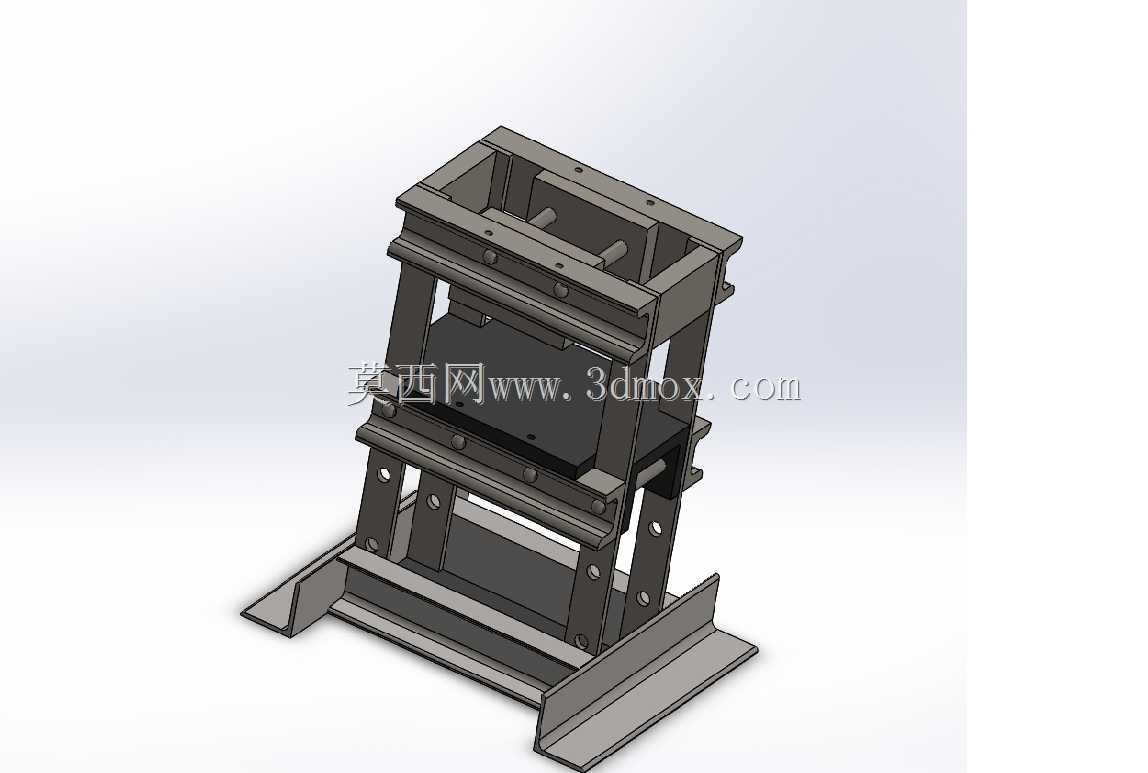

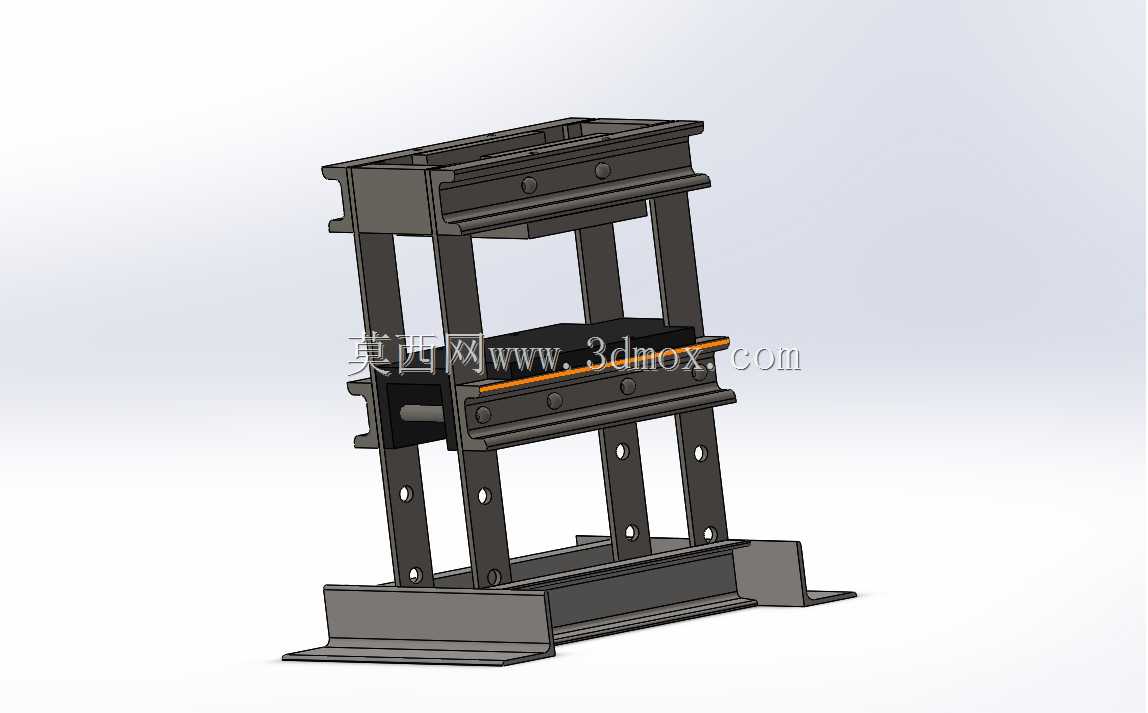

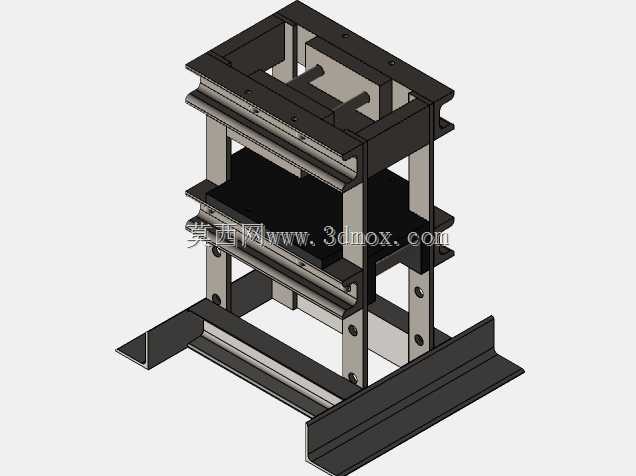

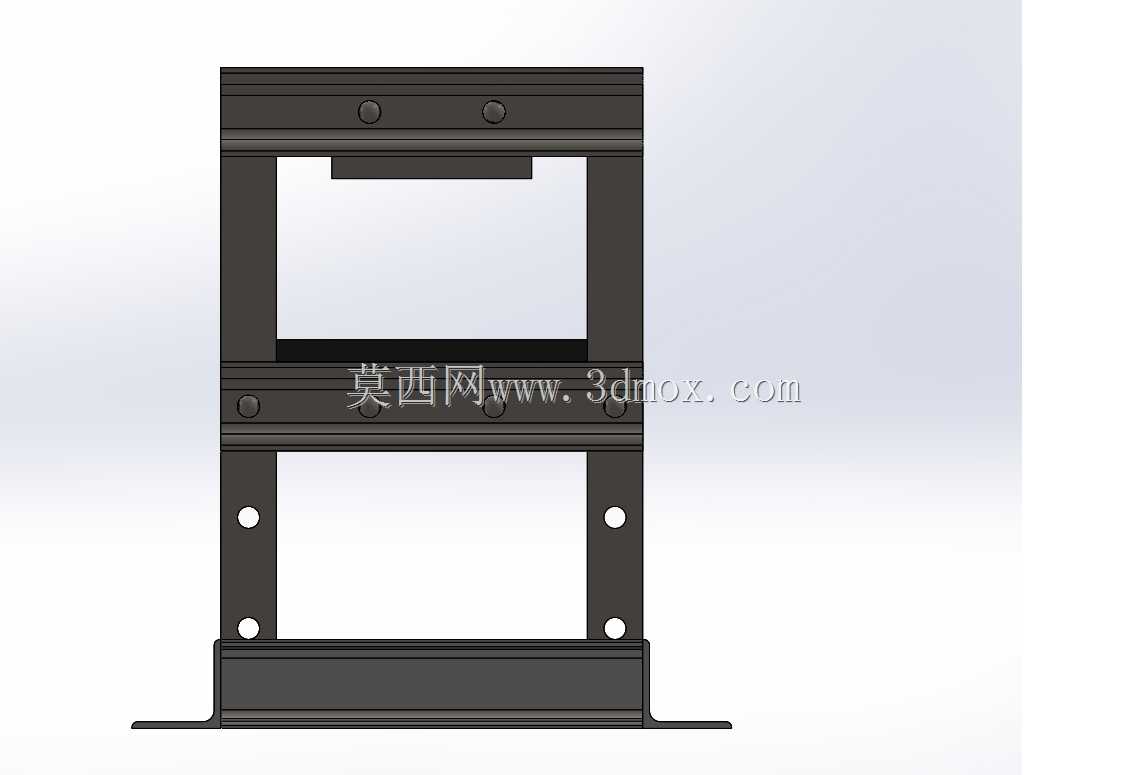

十吨级框架式液压机主机架结构设计

该十吨级液压主机架是中小型压装、校直、轻量锻压作业的核心承载结构，广泛适配机加工车间零部件压装、五金件冲压成型、型材校直、小型工件铆接、轴承与轴套过盈装配等常见生产场景，可独立作为液压作业的承载基体，配套对应吨位的液压泵站、控制阀组与执行油缸即可投入使用，无需额外搭建复杂承载框架，适配小型加工厂、维修车间、五金作坊等多种作业场地的使用需求。

从功能特性来看，该机架采用立式四柱框架式承载结构，四根立柱配合上下多层横梁形成封闭受力体系，可均匀承受十吨额定载荷下的纵向压应力，作业过程中机架形变量控制在工业生产允许的精度范围内，避免因机架变形导致压装偏移、工件报废的问题。底部采用加宽式支撑脚设计，增大与安装地面的接触面积，无需额外浇筑重型设备基础，放置在平整硬化的水泥地面即可稳定作业，大幅降低设备部署的场地要求与安装成本。机架中部预留了充足的作业空间，可适配不同高度的工装夹具与工件摆放需求，侧面预留的安装孔位可灵活加装安全防护栏、光电保护装置、工件定位工装等附属配件，满足不同作业场景的定制化需求。

设计思路上，该机架优先考虑承载可靠性与加工便捷性，整体采用标准型钢与钢板焊接后加工成型，所有受力焊缝均做满焊处理并做去应力退火，消除焊接内应力避免长期使用后机架变形；各层横梁与立柱的连接采用螺栓紧固加定位销的组合方式，既保证连接刚性，也方便后期拆解运输与易损部件更换。机架的安装边界充分考虑中小型作业场地的空间限制，整体占地面积控制在小型工位可容纳的范围内，作业高度适配人工站立操作的舒适区间，无需额外搭建操作平台即可完成上下料操作；机架顶部预留了标准的油缸安装法兰位，可直接适配市面常见的十吨级标准液压油缸，底部工作台面预留了T型槽安装位，可快速固定不同规格的压装模具与定位夹具，无需二次加工即可快速投入使用。
