这套螺旋锥齿轮组是为正交轴系动力传递场景开发的核心传动部件,主要用于需要在垂直交错的两根轴之间完成扭矩与转速转换的机械结构中,常见于工业减速机、机床主轴传动箱、农用机械驱动桥、小型工程机械动力输出单元、自动化设备转角传动模组等场景,能够在紧凑的安装空间内实现稳定的大扭矩传动,适配需要90度转向传递动力的布局需求,替代传统直齿锥齿轮解决传动冲击大、噪音高、承载能力弱的痛点。

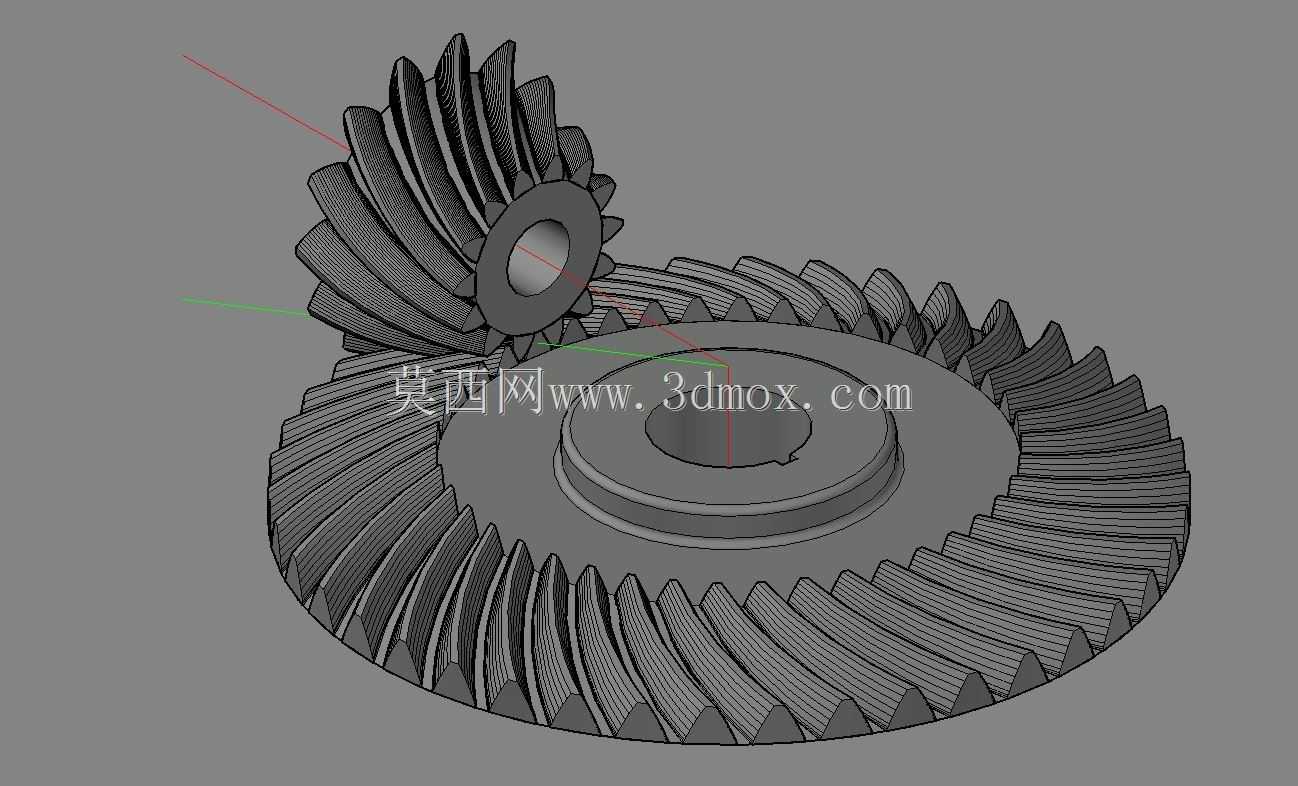

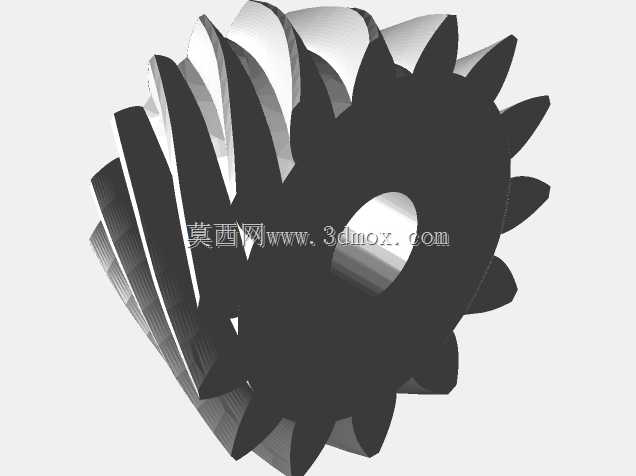

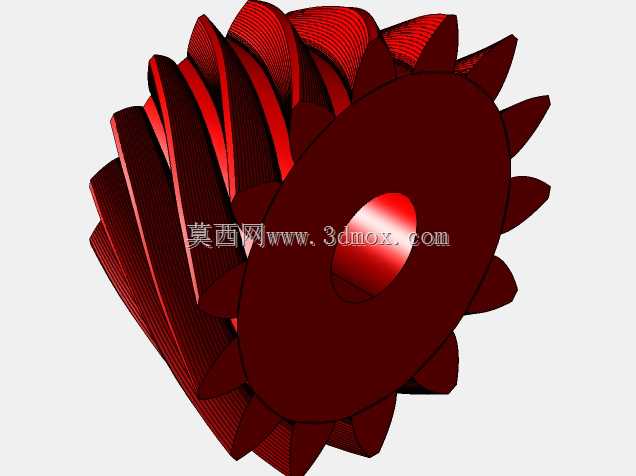

该齿轮组传动比设定为1:3,小轮齿数14、大轮齿数42,输入轴与输出轴呈90度垂直布置,小轮作为主动端连接动力输入源,大轮作为从动端连接负载执行端,能够在传递动力的过程中完成转速降低、扭矩放大的作用,适配多数中低速重载传动工况的需求。齿形采用螺旋锥齿设计,轮齿沿节锥面呈螺旋状分布,啮合过程中轮齿是逐步进入接触再逐步退出啮合,相比直齿锥齿轮的瞬时全齿接触,啮合重合度更高,传动过程更平稳,冲击载荷与运行噪音显著降低,同时齿面接触面积更大,单齿承受的载荷更小,整体承载能力比同模数直齿锥齿轮提升30%以上,能够承受频繁启停、短时过载的复杂工况。

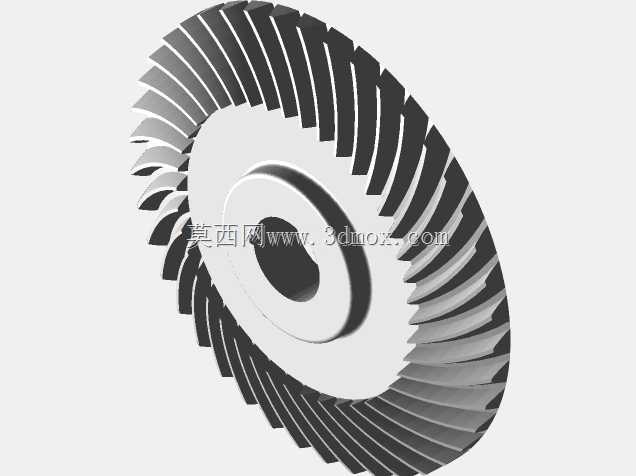

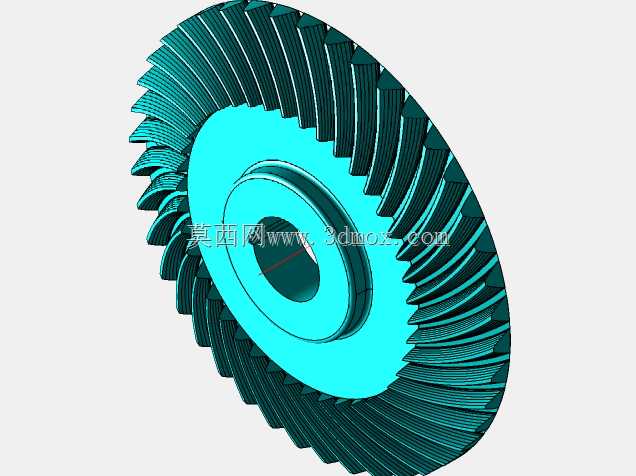

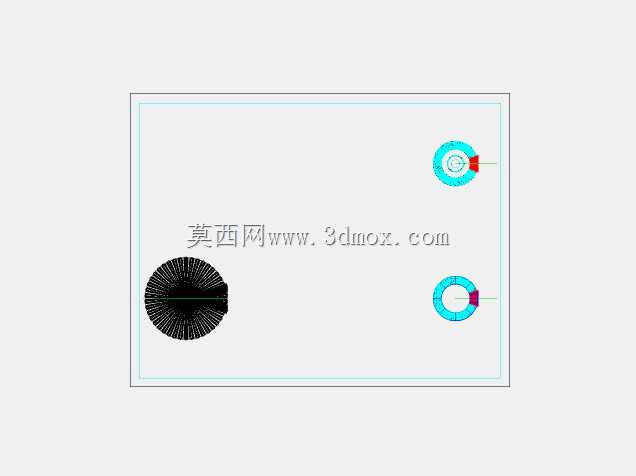

设计过程中首先根据传动比与轴交角要求确定两节锥的锥角参数,保证两齿轮的节锥顶点完全重合,避免安装后出现齿面偏载、啮合间隙不均的问题;齿向螺旋角经过匹配计算,保证大小轮的螺旋角方向适配正交传动的旋向要求,啮合时轴向力方向指向齿轮大端,避免运行过程中齿轮出现轴向窜动导致啮合脱开。齿轮的安装基准为中心轴孔与端面定位台,大轮中心设置有同轴定位凸台,可与安装座的定位止口配合保证同轴度,小轮轴孔可直接与输入轴通过键连接传递扭矩,整体安装边界紧凑,大轮最大外径适配中小功率传动的安装空间,不需要额外预留过大的装配余量,可直接集成到现有传动箱体中,不需要对原有设备的安装结构做大幅改动。
齿形加工精度按照通用工业传动级精度设计,啮合侧隙控制在合理范围,既能够补偿热变形带来的齿形胀量,避免运行过程中出现卡齿问题,也不会因为侧隙过大导致传动回程误差超标,保证动力传递的精度。齿轮整体结构采用等强度设计,轮齿根部做圆弧过渡处理,降低应力集中系数,提升齿轮的抗弯曲疲劳强度,能够在长期交变载荷作用下减少断齿风险,延长部件的使用寿命。
